IS 使用说明书_Intelli PE 2
编辑程序
2-6-5 执行优化处理
※仅当生产程序完成时才能执行。未完成时则不能执行。
※执行优化处理时会进行数据一致性检查。
生产程序在激活的生产线里不能生产时，会在编辑程序或作业优化的执行状态预览里显示错误。
2-6-5-1 确认优化选项对话框
在勾选了优化对话框中的「显示优化选项确认对话框」的状态下、点击「执行」开始优化处理前，
会显示优化各选项设置状况的对话框。

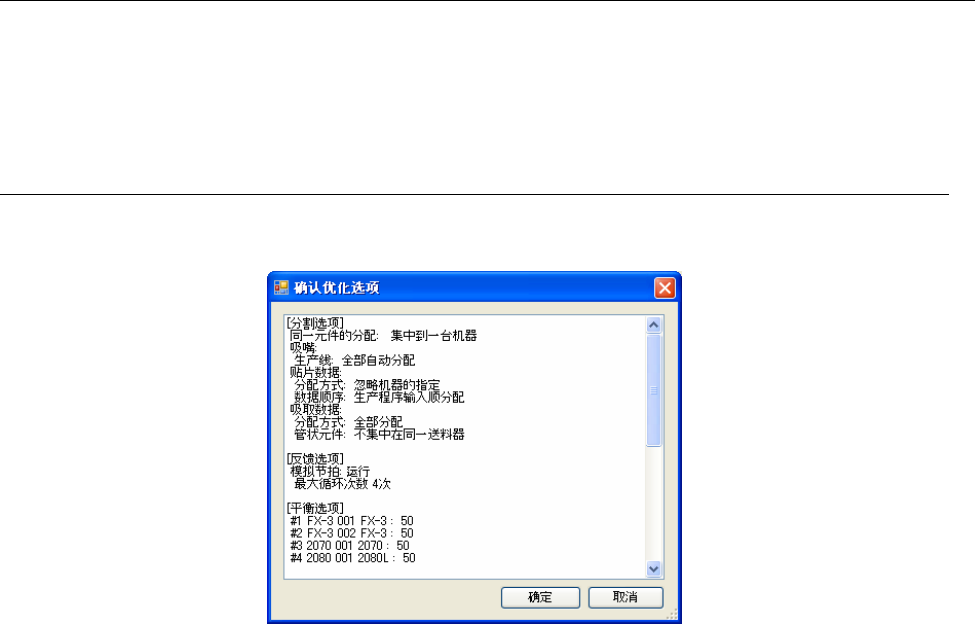

图 2-6-5-1 确认优化选项对话框
「显示优化选项确认对话框」选项设置与「作为默认值使用」和「恢复默认值（标准）」无关，
会以应用程序为单位，保存退出应用程序时的设置。
2-90
IS 使用说明书_Intelli PE 2
编辑程序
2-6-5-2 优化执行状态显示对话框
优化执行开始后，会显示如下的优化执行状态显示对话框。
图 2-6-5-2 编辑程序里的优化执行状态显示对话框(不显示详细)
在上述画面里点击「详细」后，会同时显示以下「执行日志详细」「节拍转换」内容。
生产程序（*.iss 格式）
同时显示「执行日志详细」「节拍转换」内容。
节拍转换：使反馈选项有效、并优化时，以CPH为单位，用图像显示各项
反馈的生产线节拍转换状况。
图 2-6-5-3 编辑程序中的优化执行状态显示对话框(显示详细)
优化正常结束后，优化执行状态显示对话框会被关闭，返回到原调用的应用程序(编辑程序)。
在编辑程序的情况下，显示会切换到优化后的生产程序里。
2-91
IS 使用说明书_Intelli PE 2
编辑程序
2-6-5-3 优化结束后手动关闭日志画面
如在优化对话框中勾选了「优化结束后手动关闭日志画面」，并在此状态下选择「执行」开始优化
处理，则优化成功结束时将出现优化执行状态显示对话框且保持不变。
如要返回到编辑程序，可按「关闭」按钮。

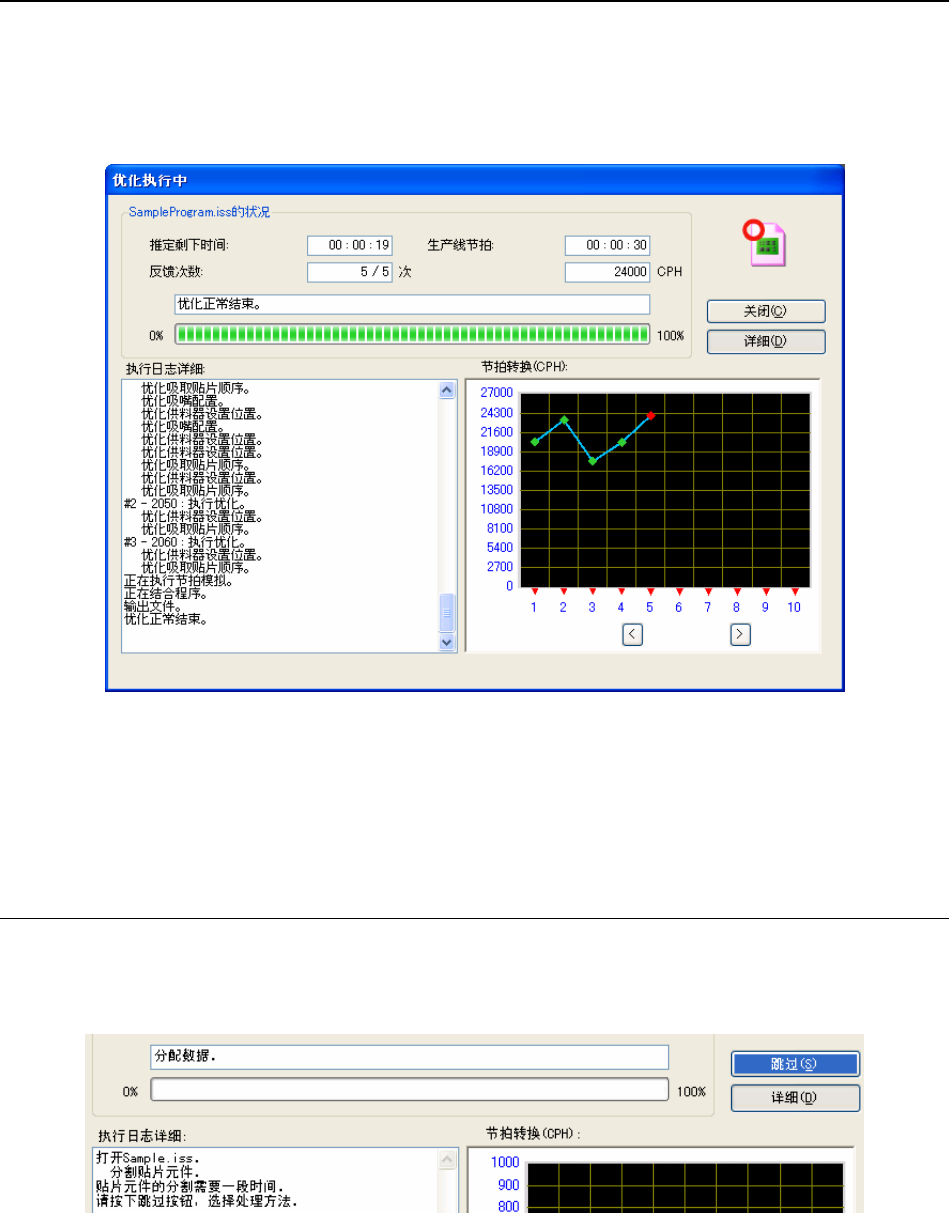

图 2-6-5-4 使用编辑程序的优化结束画面
「优化结束后手动关闭日志画面」选项设置所保存的设置，与「作为默认使用」或「返回标准」无关。
2-6-5-4 跳过
执行优化时若查找数量大增，（程序判断）优化时间会很长时，中止按钮会（自动）变为跳过按钮，
此时请点击跳过按钮，显示执行日志的详细信息。
不点击跳过按钮时，会继续查找，直到找到「解答」。查找有时会占用很长时间。
图2-6-5-5 执行优化中跳过状态
点击跳过，许可跳过时，其后的查找，在取得一定数量的解答时即会（自动）中止。但在其后再
查找仍找不到解答时，优化结果可能失败。
2-92
