IS 使用说明书 _Intelli PE 7 生产程序结合 7-1 生产程序结合的启动与退出 启动：在 IS 平台上双击「 Intelli PE 」-「生产程 序结合」 。 退出 ：选择「文件」-「结束生产程序结合」或右上角标题栏的关闭( )。 图 7- 1-1 主画面（首次启动时） 7-2
IS 使用说明书_Intelli PE 7
生产程序结合
7-1
第7章 生产程序结合
什么是生产程序结合？
将由 JUKI 的贴片机及插件机构成的生产线各装置的生产程序，或 IS、HLC 的优化分割文件归纳
制作为一个 IS 用的生产程序，称为生产程序结合。
拥有 JUKI 的装置、生产线的客户，在引进 IS 后，所积累的生产程序无须按单独装置处理，而可
纳入 IS 格式的生产程序进行管理。
Test.x01
Test.e47
Test.e48
Test.iss
FX-3
KE-2070
KE-2080
图 7-1 功能概要
●手动关联功能
：
将各装置的生产程序、IS 或 HLC 里的生产程序优化后的分割程序形成关联，制作 IS 用的生产程
序。（参见图 7-1）
●统一关联功能
：
当生产线上的构成发生变化时，将已有的生产程序群统一从旧生产线转换为新建生产线构成用
的文件，重新构筑生产线。
IS 使用说明书_Intelli PE 7
生产程序结合
7-1 生产程序结合的启动与退出

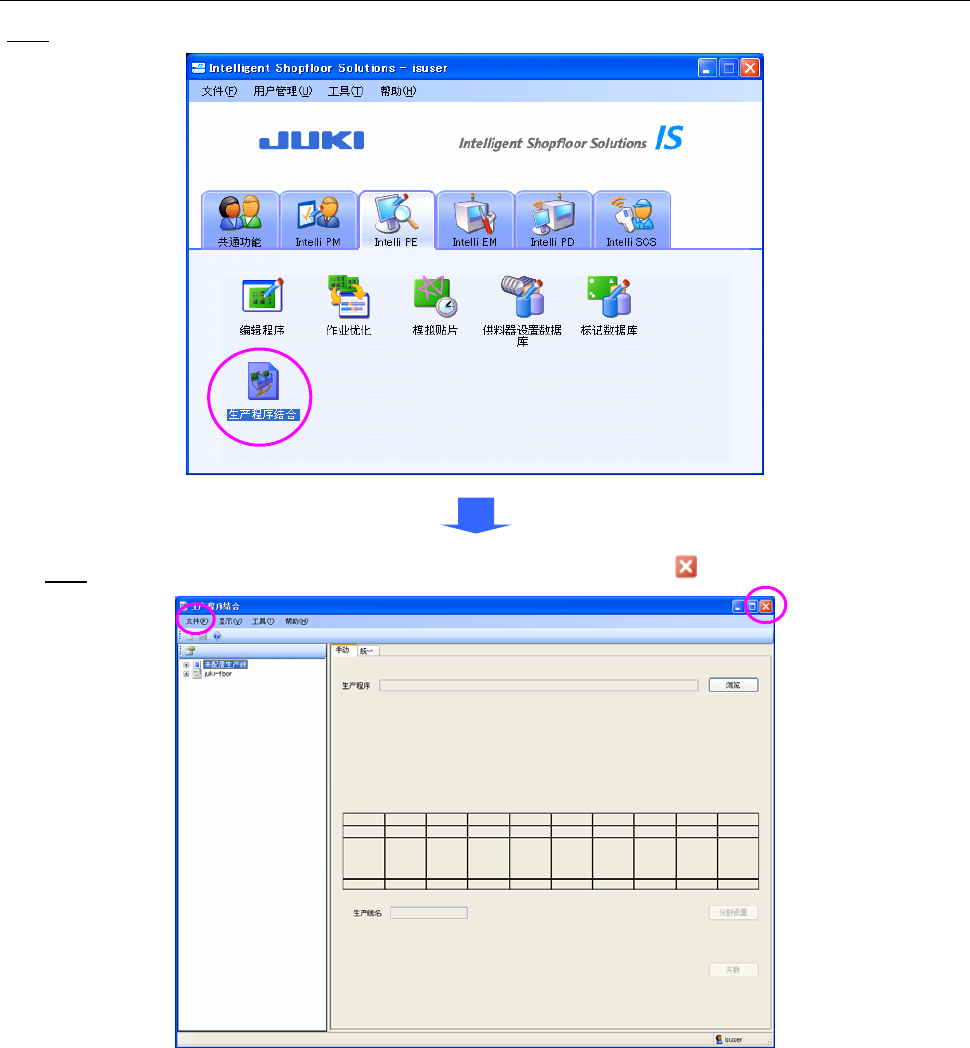

启动：在IS平台上双击「Intelli PE」-「生产程序结合」。
退出
：选择「文件」-「结束生产程序结合」或右上角标题栏的关闭(
)。
图7-1-1 主画面（首次启动时）
7-2
IS 使用说明书_Intelli PE 7
生产程序结合
7-2 菜单构成
7-2-1 菜单项目
表 7-2-1 菜单项目的说明
菜单项目 内容
新建(N) 清除编辑中的内容
保存(S) 生产程序覆盖保存（仅手动关联时）
另存为(A)… 显示关于生产程序的「另存为」对话框
（仅手动关联时）
文件(F)
结束生产程序结合(X) 退出生产程序结合
工具条(T) 显示/隐藏工具条 显示(V)
状态栏(B)
显示/隐藏状态栏
工具(T) 环境设置(E) 显示「环境设置」画面
目录(C) 显示生产程序结合使用方法等 帮助(H)
版本信息(A) 显示版本信息
工具条
表 7-2-2 工具条一览
工具条项目 内容
新建 清除编辑中的内容
保存 将生产程序覆盖保存（仅手动关联时）
帮助 显示帮助
7-3
