IS 使用说明书_Intelli PE 7
生产程序结合
7-3-2 手动关联的步骤
按下面①～④的顺序进行操作。初始显示时生产程序、对象生产线均显示空白。

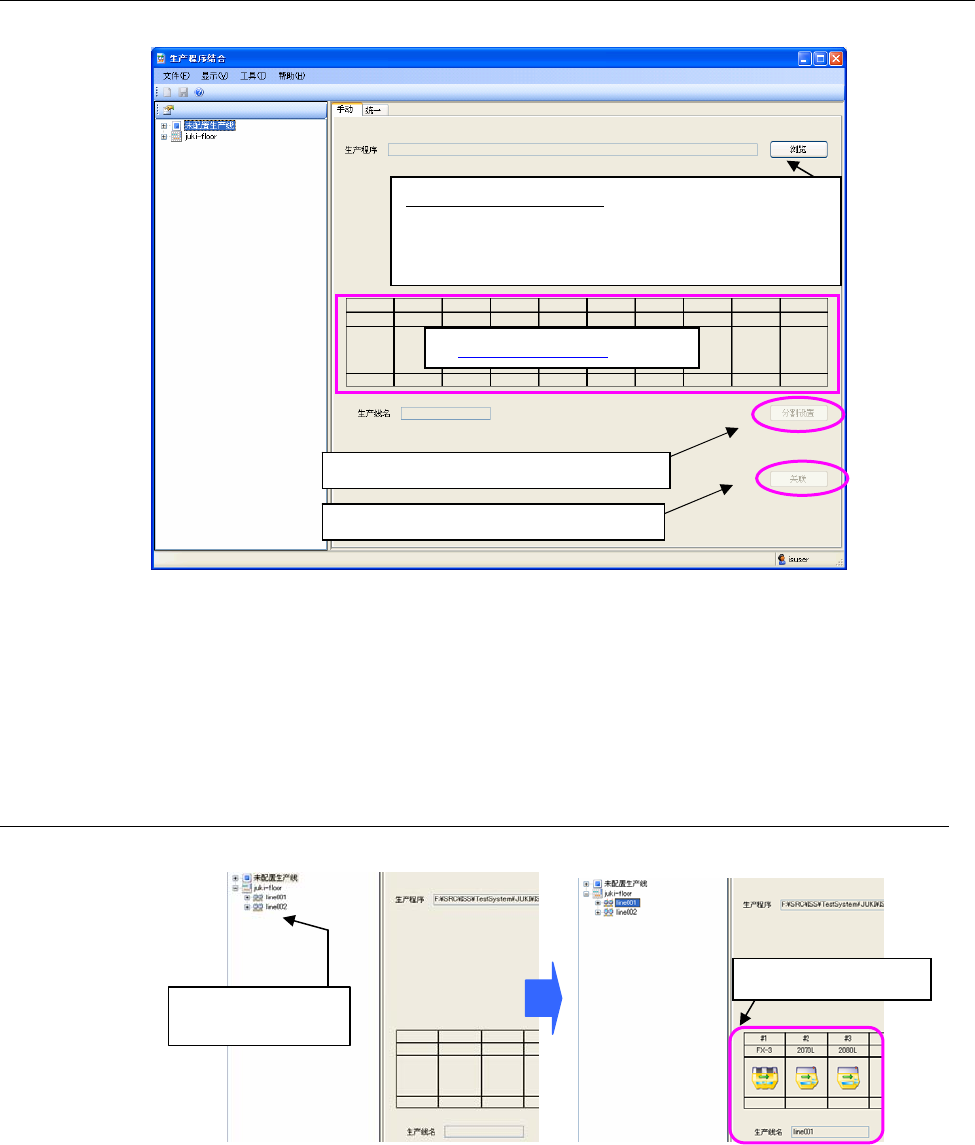

图 7-3-2-1 手动关联画面
并非必须选择建立关联的生产程序。
不选择（空栏）也可建立关联。此种情况时，可建立新的生产程序。
7-3-2-1 选择生产线
指定要关联的生产线。
①选择要关联的生产程序：
点击「浏览」时，会显示「打开文件」对话框。
指定文件，在对话框里点击「打开」。
可指定的生产程序的扩展名仅限「*.iss」。
图7-3-2-2 选择生产线
在程序管理器内选
择生产线或机器。
②7.3.2.1 选择生产线
③
分割设置：7.3.2.2 选择分割文件
④
关联：7.3.2.3 执行手动关联
显示选择的生产线。
7-5
IS 使用说明书_Intelli PE 7
生产程序结合
7-3-2-2 选择分割文件
选择要关联的各机器的分割程序。
选择机器后右下的分割设置按钮变为有效。
图7-3-2-3 选择分割文件
分割设置：从分割对话框显示里指定文件。
在指定的机器里设置分割文件。
图7-3-2-4 选择分割文件-设置分割文件
在此处可选择的分割文件/生产程序如下所示。
表 7-3-2-1 可选择的分割文件/生产程序
文件种类 说明
优化分割文件(﹡.i01 ～﹡.i10) 在 IS 编辑程序里优化后制作的各机器的分割文件
优化分割文件(﹡.h81 ～﹡.h87) 在 HLC11.0-12.0 里进行优化时制作的各机器的分割文件
优化分割文件(﹡.h71 ～﹡.h77) 在 HLC9.0 里进行优化时制作的各机器的分割文件
优化分割文件(﹡.h61 ～﹡.h67) 在 HLC8.0 里进行优化时制作的各机器的分割文件
优化分割文件(﹡.h51 ～﹡.h57) 在 HLC7.0-7.5 里进行优化时制作的各机器的分割文件
优化分割文件(﹡.h41 ～﹡.h47) 在 HLC5.0-6.0 里进行优化时制作的各机器的分割文件
优化分割文件(﹡.g41 ～ ﹡.g47) 在 HLC4.5 里进行优化时制作的各机器的分割文件
优化分割文件(﹡.g31 ～ ﹡.g37) 在 HLC4.0-4.41 里进行优化时制作的各机器的分割文件
2010～40 格式文件(﹡e41～e44) 用 2010～2040 制作的生产程序文件
2050,2050R 格式文件(﹡.e45) 用 2050、2050R 制作的生产程序文件
2055R,2060,2060R 格式文件(﹡.e46) 用 2055、2060、2060R 制作的生产程序文件
2070 格式文件（﹡.e47） 用 1070（※）或 2070 制作的生产程序文件
2080，2080R 格式文件（﹡.e48） 用 2080、2080R 制作的生产程序文件
3020/3020R 格式文件（﹡.x21） 用 3020/3020R 制作的生产程序文件
3010 格式文件（*.x11） 用 3010 制作的生产程序文件
3020V,3020VR 格式文件（*.x21） 用 3020V、3020VR 制作的生产程序文件
FX-2 格式文件(﹡.x52) 用 FX-2 制作的生产程序文件
FX-3/FX-3R 格式文件(﹡.x01) 用 FX-3/FX-3R 制作的生产程序文件
CX-1 格式文件(﹡.e56) 用 CX-1 制作的生产程序文件
2077 格式文件(﹡.x4d) 用 KE-2077 制作的生产程序文件
※IS Ver2.0 不支持 KE1070/1080。在生产线里配置时会作为 KE2070/2080 进行处理。
7-6
IS 使用说明书_Intelli PE 7
生产程序结合
7-3-2-3 执行手动关联处理
在手动关联画面里，点击「关联」。
※对于未指定分割文件的机器，会自动生成用于通过模式的生产程序。
下列情况不能建立关联。
（提示中的 ’n’ 为机器的位置。）
●分割文件尚未完成时
显示如下提示：「在#n 指定的程序文件数据尚未完成。中止处理。」
● 机型格式与选择的分割文件格式不一致时
显示如下提示：「与在#n 指定的程序文件的机型不一致。中止处理。」
● 分割文件里定义的传送方向与建立关联的生产线的传送方向不一致时
显示如下提示：「与在#n 指定的程序文件传送方向不一致。中止处理。」
● 分割文件里定义的传送方向与建立关联的生产线的基准面不一致时
显示如下提示：「与在#n 指定的程序文件基准面不一致。中止处理。」
重复的数据（元件数据、点胶数据等）的连接，处理如下：
关于元件数据，在同一元件名时，若是包装不同，连接时会出现错误。
包装相同时，先连接的元件数据中，只有对分割文件的机型有依赖关系的部分可以连接。
此外，同一类型名的点胶数据，以先连接的点胶数据优先。
后面的点胶机的点胶数据，只对连接部分进行改写。
