2-6-4-4 区域选项
可指定优化后可分配供料器的区域。
每个程序的供料器安装范围，前、后侧都可相互切换。
为缩短下次生产开始前的时间，可事先将供料器安装在台车上做好准备。
点击选项选择区域的「区域」，在选项显示设置区域里，会显示如下画面。
选择生产线：可设置全生产线的供料器安装范围。
个别机器：可对生产线上的各机器设置个别区域。

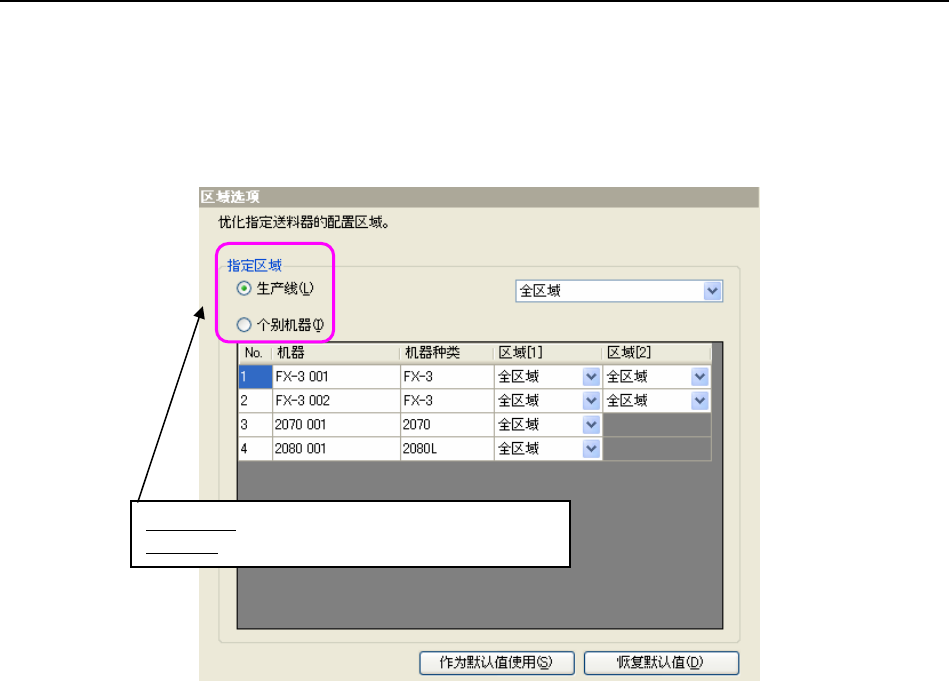

图 2-6-4-7 区域选项
※当生产线里含有 FX-3/FX-3R 时，在生产线里指定区域时，不能选择前面优先/后面优先。
在 FX-3/FX-3R 的个别机器里也不能选择前面优先/后面优先。
2-85
IS 使用说明书_Intelli PE 2
编辑程序
2-6-4-5 贴片顺序选项
设置“优化决定吸取贴片顺序时指定的选项”。
点击选项选择区域的「贴片顺序」后，选项选择区域里会显示如下画面。

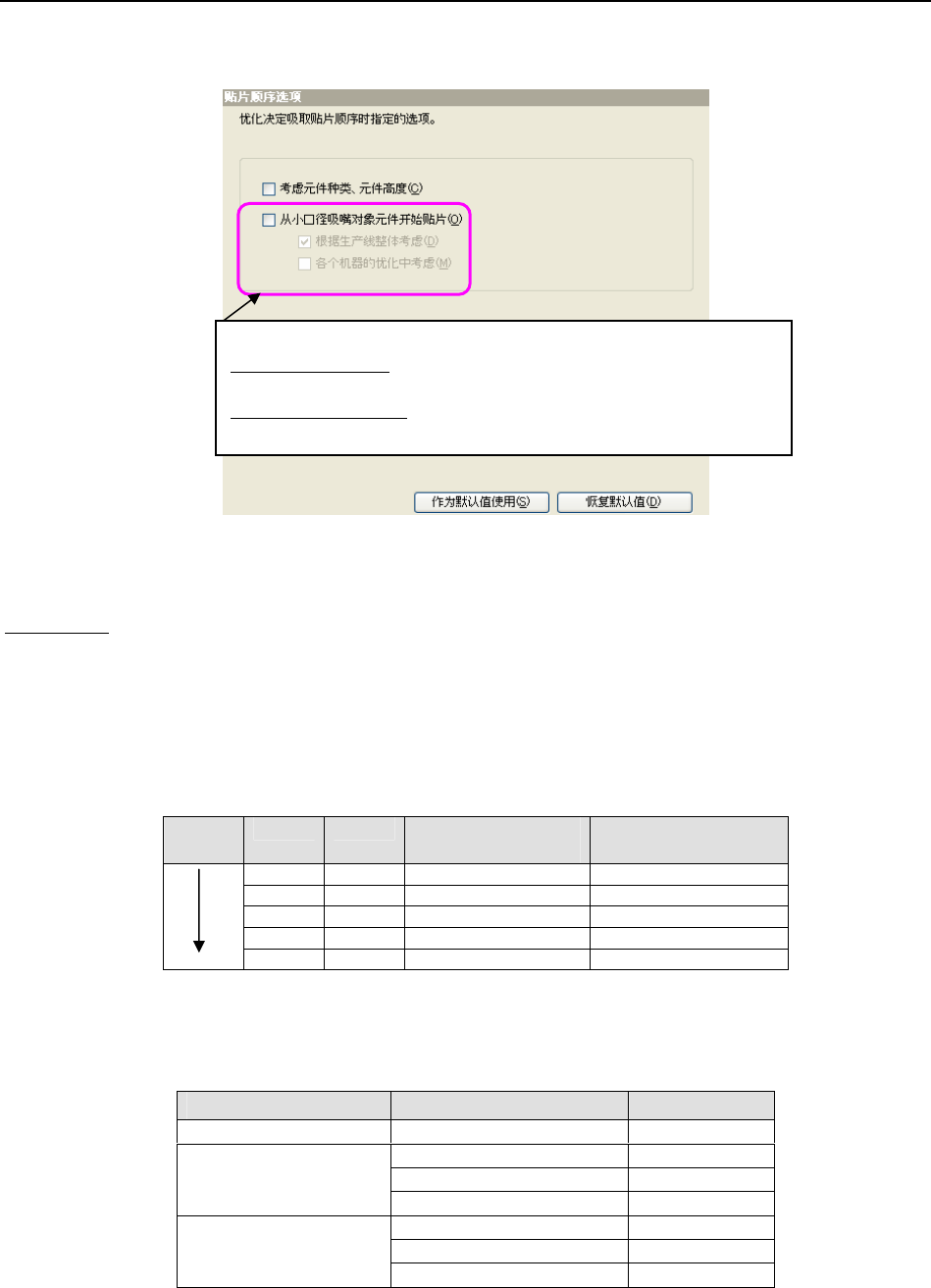

图 2-6-4-8 贴片顺序选项
层优先顺序
贴片顺序选项的「考虑元件种类、元件高度」及「从小口径吸嘴对象元件开始贴片」，与贴片层、
元件层有如下的优先顺序关系。
贴片层 ＞ 元件层 ＞ 元件种类、元件高度(选项使用时) ＞ 小口径吸嘴顺序(选项使用时)
例）
贴片
顺序
贴片层 元件层 元件种类、元件高度
(选项使用时)
小口径吸嘴顺序
(选项使用时)
1 1 1 501
3 4 3 503
4 4 4 502
6 3 1 504
7 7 7 508
元件种类、元件高度，按以下规格进行内部分层。
表 2-6-4-1 元件种类、元件高度分层规格
元件类型 元件高度 层
方形芯片电阻 0.0mm ＜ H ≦ 0.25mm
1
0.0mm ＜ H ≦ 5.5mm
2
5.5mm ＜ H ≦ 12.0mm
3
方形芯片电阻、
铝电解电容以外
12.0mm ＜ H
4
0.0mm ＜ H ≦ 5.5mm
5
5.5mm ＜ H ≦ 12.0mm
6
铝电解电容
12.0mm ＜H
7
勾选“从小口径吸嘴对象元件开始贴片”时，下面的设置会变为有效。
根据生产线整体考虑：
对使用小口径吸嘴时是否按优化分割考虑进行设置。
各个机器的优化中考虑：
对使用小口径吸嘴时是否按各个机器的优化考虑进行设置。
