2-3-9 图像
2-3-9-1 图像元件条件输入主画面
点击基本设置画面的树形控件里的「元件数据」-「图像」，会显示图像元件主画面。变更「单向引
脚连接器」-「引脚方向」，可切换下引脚、上引脚的数据。
在这里，设置引脚的长度/宽度/个数等。

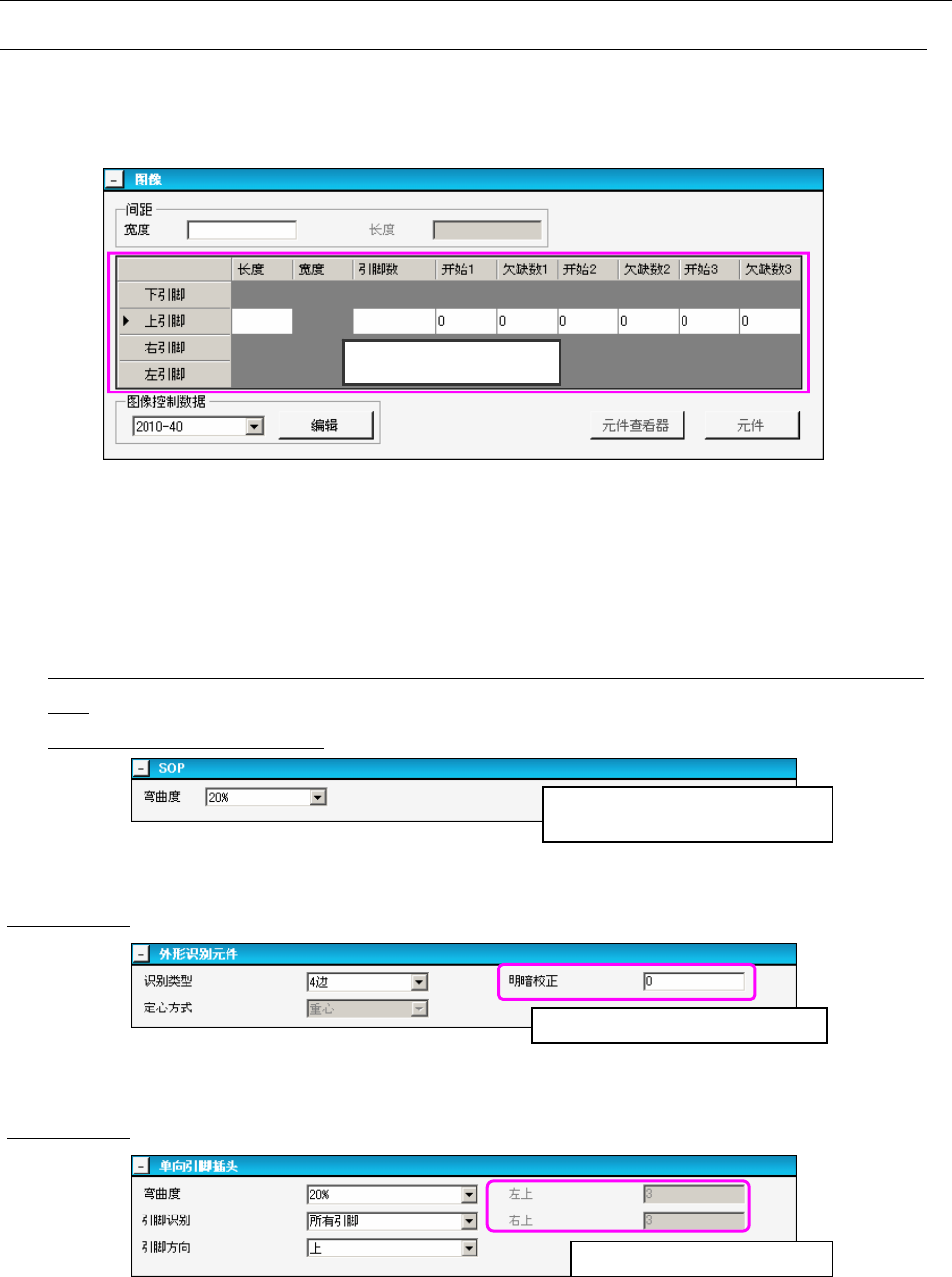

图 2-3-9-1 上/下/左/右引脚数据图像元件主画面
在图像元件主画面的上部，设置引脚的长、宽、根数。
元件数据基本设置画面的元件种类不同，可输入的引脚长度、宽度、引脚数等的图案也不同。
在图像元件主画面的下面，设置各元件种类的识别种类、基础样式等。
元件种类不同，输入项目也不同。类型如下。
SOP、HSOP、SOJ、TSOP、TSOP2、QFP、PLCC、PQFP(BQFP)、J形引脚插座、鸥翼式插座、带减震器
插座
这里以SOP设置画面示例如下。
图 2-3-9-2 SOP 项目设置画面
外形识别元件
图 2-3-9-3 外形识别元件设置画面
单向引脚插头
选择检测引脚弯曲时的检测级别。
※以下均同。
输入照射灯光时的明暗校正值。
输入左上、右上的各引脚数。
数据在此位置显示
图 2-3-9-4 单向引脚插头设置画面
2-25
IS 使用说明书_Intelli PE 2
编辑程序

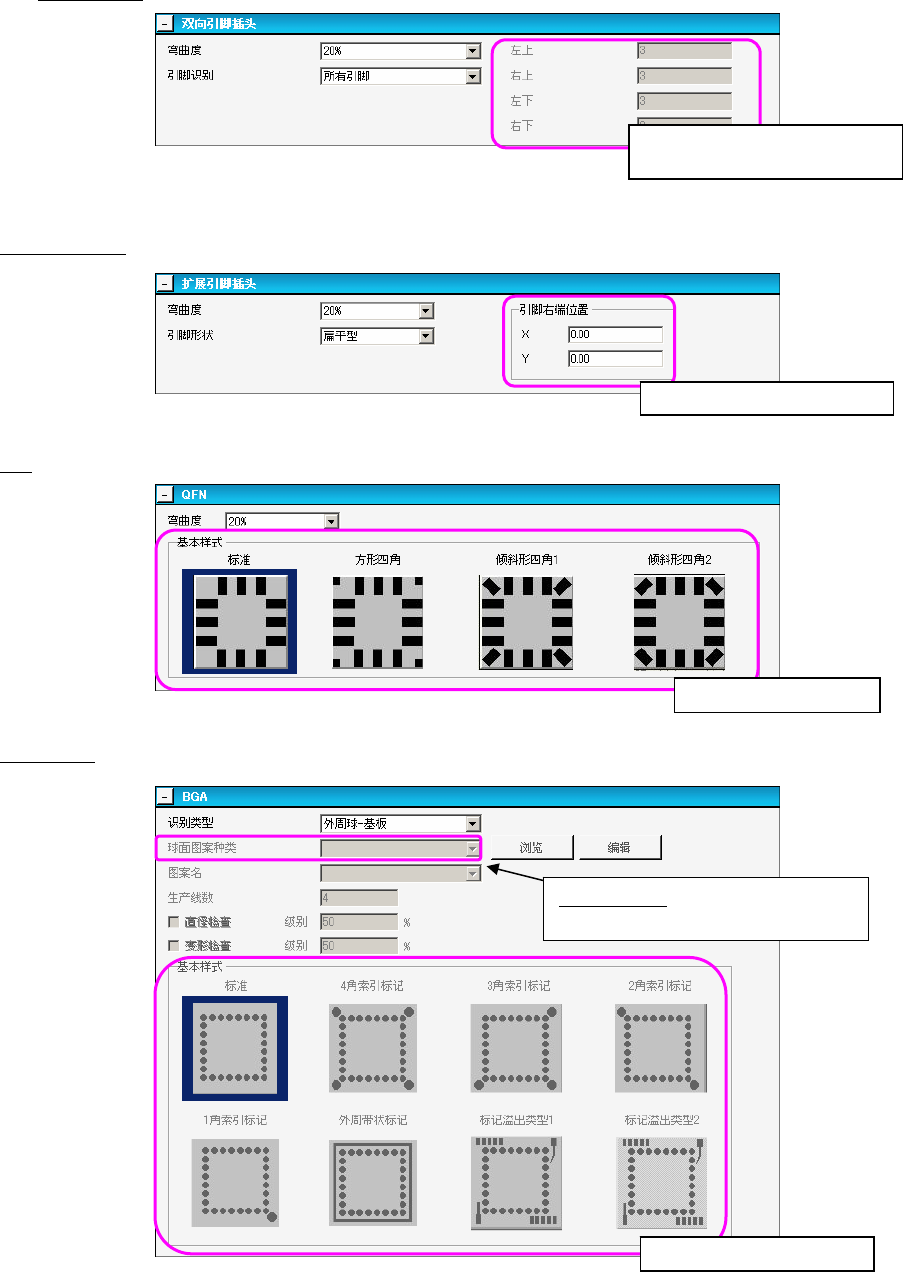

双向引插头
图 2-3-9-5 双向引脚插头设置画面
扩展引脚插头
图 2-3-9-6 扩展引脚连接器设置画面
QFN
图 2-3-9-7 QFN 设置画面
BGA、FBGA
图 2-3-9-8 BGA 设置画面
输入左上、右上、左下、右下的
各引脚数。
输入引脚右端位置的 X、Y。
选择相应的球图案。
选择相应的位图图案。
球面图案种类：选择外围型BGA时，
可以输入线数。
