IS 使用说明书_Intelli PE
5 供料器设置数据库
5-3-4-1 元件选择画面
在元件选择画面中，显示元件数据库里注册的元件一览表。
更新显示：
从服务器取得所
有元件信息，更新
显示。
图 5-3-4-2 元件选择画面
5-3-5 变更供料器组名称
可变更管理的供料器组名称。
首先从用户定义一览表中选择要变更的组。
图 5-3-5-1 选择供料器组
点击菜单的「编辑」‐「组名变更」，即显示组名变更画面，进行组名的变更。
图 5-3-5-2 组名变更画面
元件数据一览表画面：
查找：显示元件查
找对话框。
显示树形中选择的种类的元件数据一览表。
元件种类选择树形：
显示所有品种类别。选择「元件种类选择」时，会在一览表里显示所有元件数据。
选择「各元件种类」时，会在一览表里显示所选择种类的元件数据。
5-6
IS 使用说明书_Intelli PE
5 供料器设置数据库
5-3-6 变更供料器组的驱动形式
可变更管理的供料器组的驱动形式。
首先从用户定义一览表中选择要变更的组。
图 5-3-6-1 供料器组的选择
选择菜单的「编辑」‐「变更」，即会显示数据变更向导①（台架设置）。
5-3-6-1 数据变更向导①（台架设置）
这是变更驱动形式的画面。
选择机型(M)：
显示供料器组中已设置的机型。（※1）
供料器台架(F)
：
显示供料器组内已设置的台架信息。
显示「站点」「供应位置」「孔数」「驱动方式」。（※2）
下一步
：确定设置，转移到数据变更向导②（追加供料器设置数据）画面
图 5-3-6-2 数据变更向导①（台架设置）
※1 供料器组的变更中，不能变更机型。
※2 只有能够变更驱动形式的机型可以利用组合框进行变更。
要变更驱动形式的供料器台架上，如果已配置过供料器设置数据，那么进行变更后，在显示确认
信息后将被设置为从供料器组删除的对象。
驱动形式不能变更时，以灰色显示。
5-7
IS 使用说明书_Intelli PE
5 供料器设置数据库

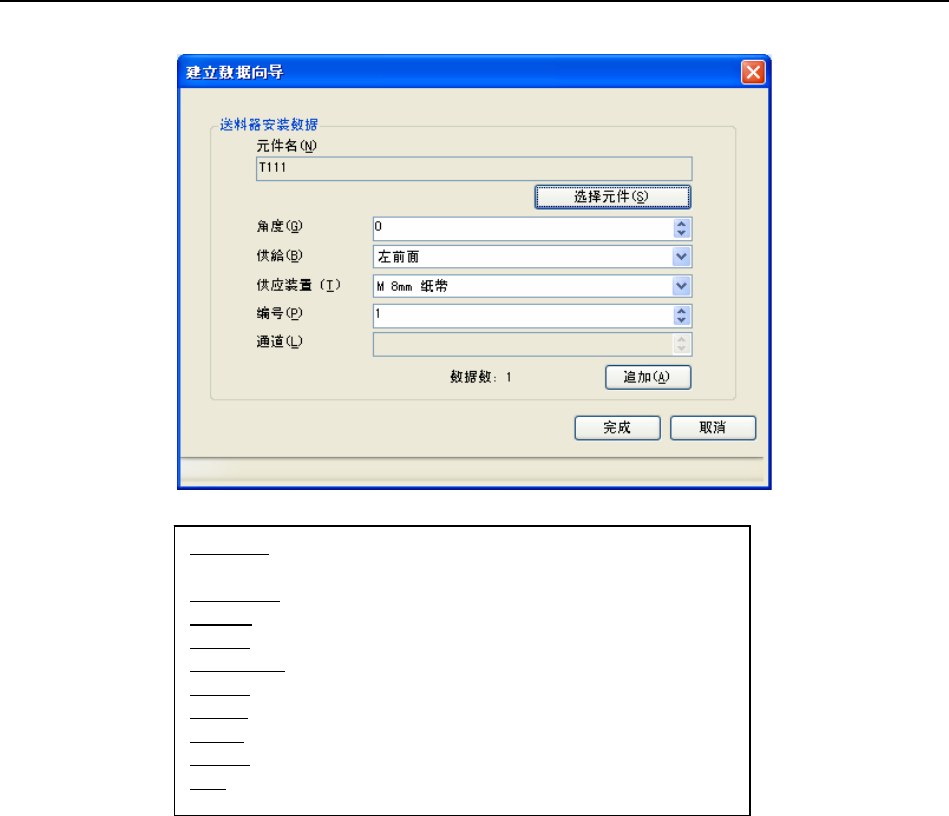

5-3-6-2 数据变更向导②（追加供料器设置数据）
在这一画面上对供料器组追加供料器设置数据。
元件名(N)
：显示要在供料器设置数据设置的元件名。
显示元件选择画面上被选择的元件名，不可直接编辑。
元件选择(S
)：显示元件选择画面
角度(G)
：输入吸取角度
供应(B)：从供料器组内设置的台架信息中选择供应位置。
供应装置(T)
：选择可在供应位置上设置的供应装置种类。
编号(P)
：输入吸取位置的孔号。
通道(L)：输入吸取位置的通道号
数据数
：显示供料器组内配置的供料器设置数据数（※1）。
追加(A)：将所设置的供料器设置数据追加到供料器组内。（※2）
完成：更新供料器组，关闭画面。（※3）
图 5-3-6-3 数据变更向导②（追加供料器设置数据）
※1 也包括已经注册的供料器设置数据数。
※2 在点击完成按钮之前不注册到服务器里。
※3 由于驱动形式的变更，数据数已变为 0 时，不能选择。
5-8
