IS 使用说明书_Intelli PE 2
编辑程序
2-3-9-4 引脚元件简易输入画面
根据位图的显示，对各元件（要素）组的引脚数、引脚间距、长度、宽度等进行明确易懂的设置。
执行在本树形控件选择
的元件（要素）设置。
选择引脚种类。
图 2-3-9-11 引脚元件简易输入画面
2-3-9-5 元件（要素）组设置画面
对每个元件（要素）组里的元件（要素）位置、元件（要素）数、间距等进行详细设置。
根据上述选择的「引脚
种类」，画面会转换。
输入自元件的中心到基准的引脚尖端中心坐标。
※输入范围为元件外形尺寸的范围以内。
设置点
：
指定边、角、标记
1D：设置引脚
2D
：设置球、平面
※ 根据这些切换，
输入项目随之切换。
当元件（要素）被注册时「编
集」按钮变为有效，可进行
元件（要素）详细设置。
设置扩展数据。
3020/3020R 时为有效数据。
图 2-3-9-12 元件（要素）组画面
2-28
IS 使用说明书_Intelli PE 2
编辑程序

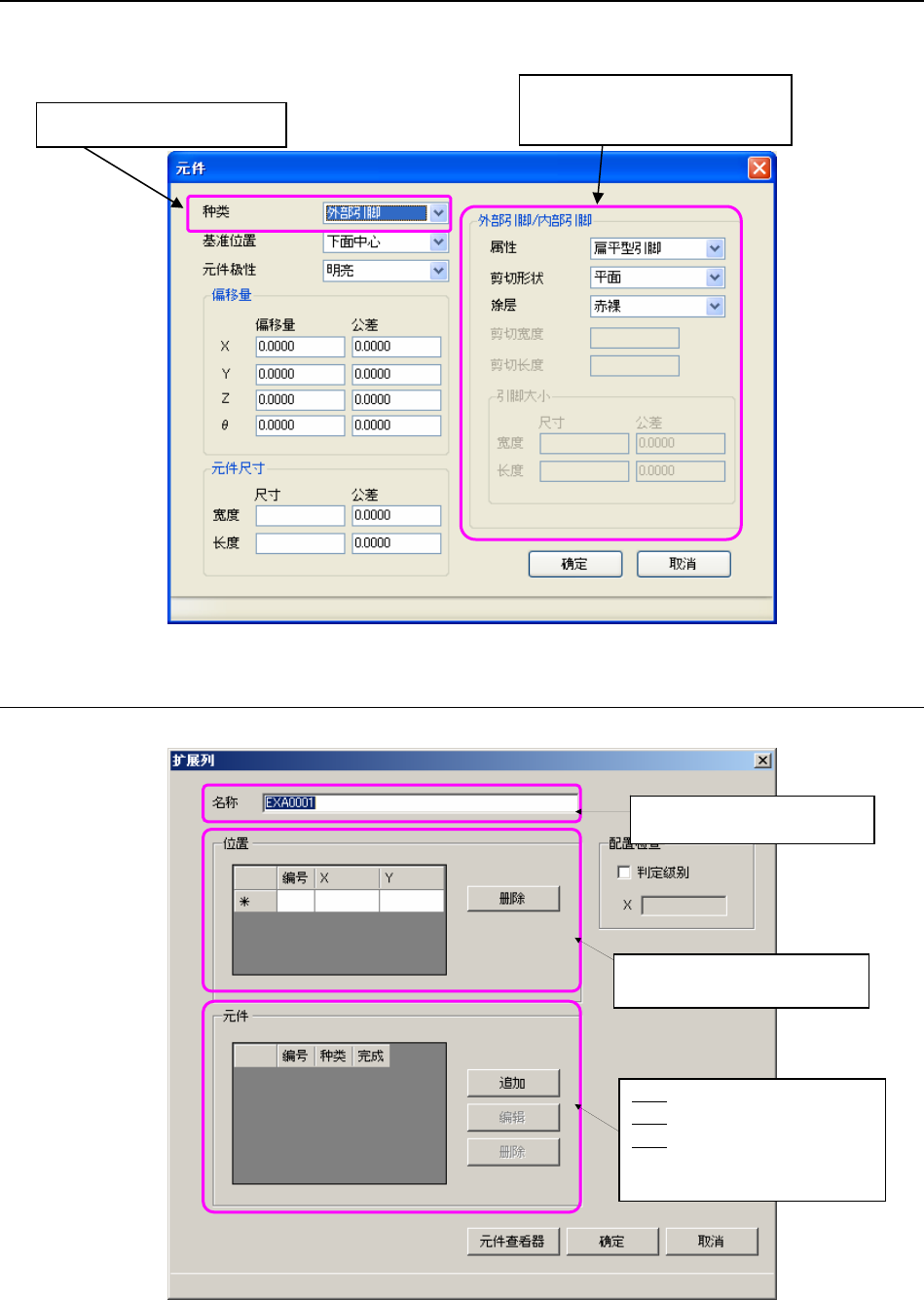

2-3-9-6 元件（要素）详细设置画面
在此画面里可设置元件（要素）的种类、配置、尺寸等元件信息的详细内容。
选择元件（要素）种类后，会显示如下图案。
下图为外部引脚/内部引脚的示例。
图 2-3-9-13 外部引脚/内部引脚设置画面
2-3-9-7 扩展列设置画面
可在下列画面中设置可对应不规则球面图案的元件（要素）、尺寸等详细信息。
图 2-3-9-14 扩展列画面
可切换元件（要素）种类
最多输入 32 个半角英文数字
字符。
输入自元件的中心开始到要检
查的球为止的坐标。
编号：显示元件（要素）的编号。
种类：显示元件（要素）的种类。
完成：如果元件（要素）已完成
示「OK」，未完成则显示
G」。
元件（要素）种类，可切换为「球
面/平面」「列」「标记」「角」。
则显
「N
2-29
IS 使用说明书_Intelli PE 2
编辑程序

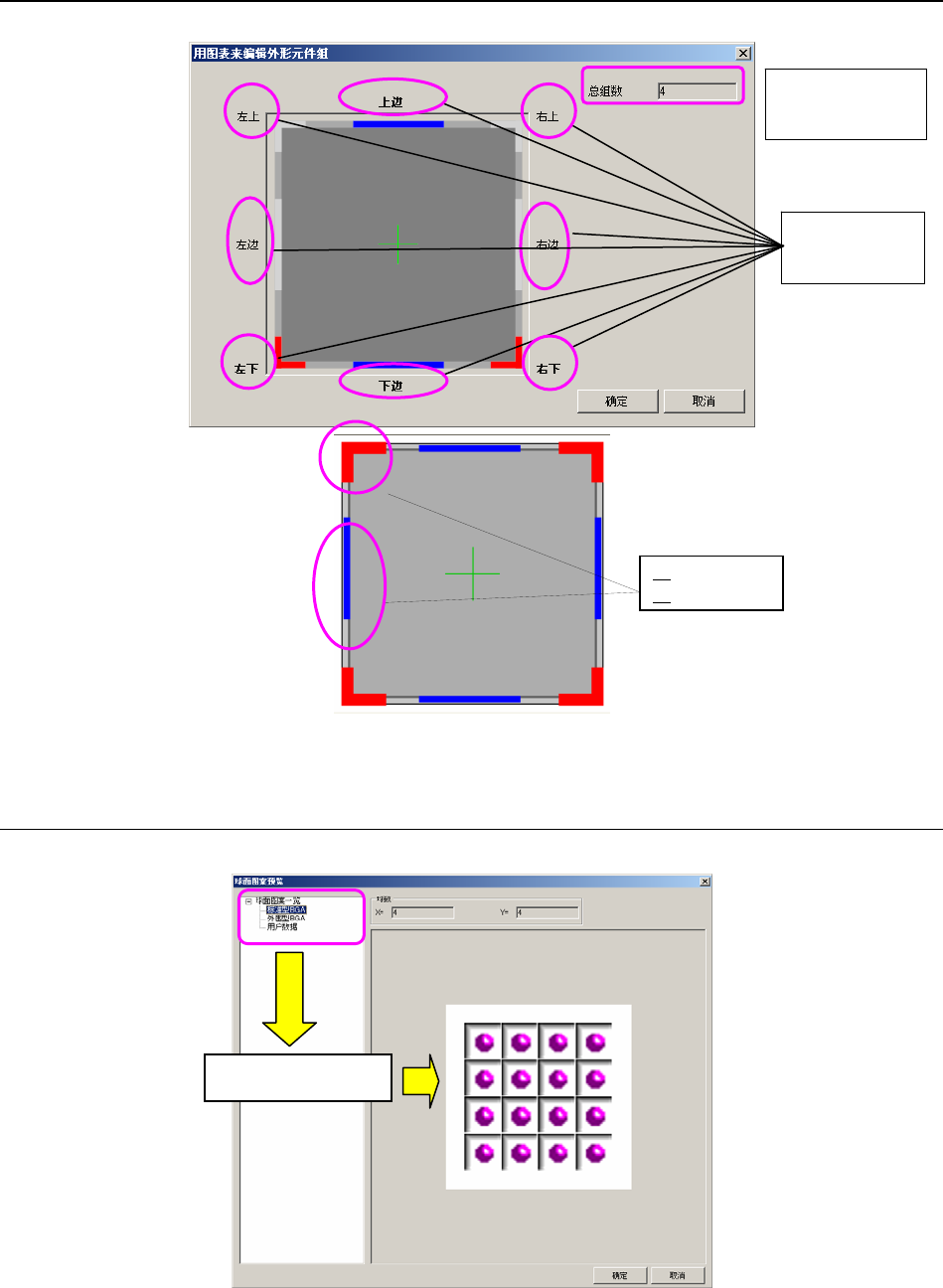

2-3-9-8 外形元件（要素）组的图形编辑画面
用鼠标选择位图，输入外形元件（要素）组，设置十分简单。
图 2-3-9-15 外形元件(要素)组编辑画面
2-3-9-9 球面图案列表＆球面图案预览画面
画面中树形控件显示的是注册的球面图案，所选择的图案会反映到数据里。
显示所选择的图案。
角：显示红色
边
：显示蓝色
可追加元件（要
素)组的位置。
显示全部元件（要
素）组数（不能输
入）。
图 2-3-9-16 球面图案预览画面
2-30
