IS 使用说明书_Intelli PE 2
编辑程序
（2）吸取数据
在吸取数据画面上，取得供料器设置数据库里注册的吸取数据。

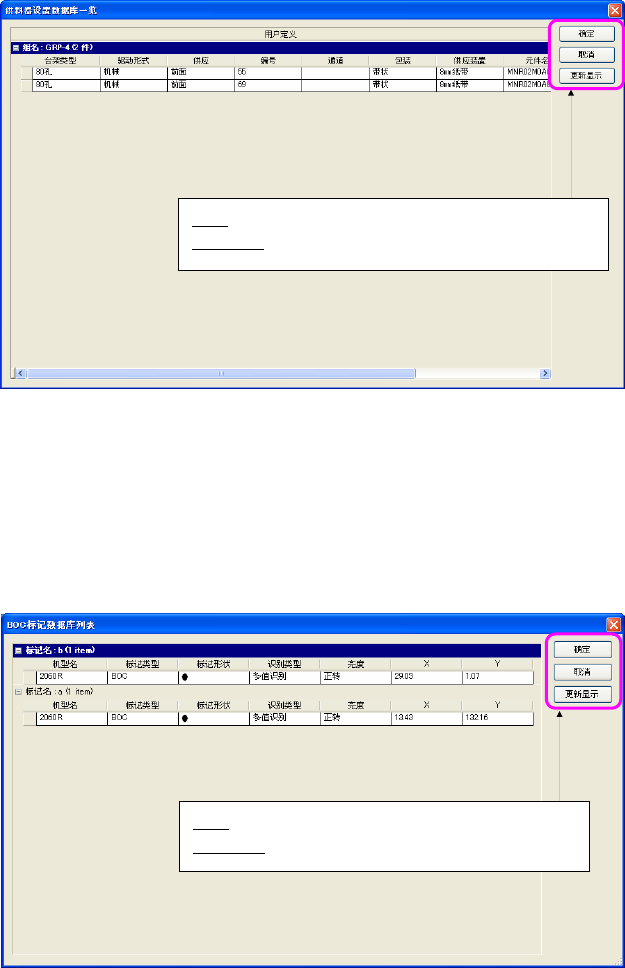

图 2-5-5-7 供料器设置数据库列表画面
（3）BOC 标记数据
在基板数据画面中，取得标记数据库里注册的 BOC 标记数据。
BOC 类型为「不使用」、或电路配置画面、传送设置（仅在生产线上有 FX-3 时才显示）画面
时，不能进行重新查找。
确定：用数据库信息置换吸取数据信息。
更新显示
：取得最新的数据库信息并重新显示。
确定：用数据库信息置换标记数据信息。
更新显示
：取得最新的数据库信息并重新显示。
图 2-5-5-8 标记数据库列表画面
2-69
IS 使用说明书_Intelli PE 2
编辑程序
标记数据的调出，应与生产线配置的机型数相应。
BOC 标记数据的调出状况，可在基板数据画面上进行确认。
如果同一标记名，要选择多种机型时，拖动鼠标连续选择、或按住 Ctrl 键进行单击即可。 但，
不能同时选择多个不同标记名的数据。
在列表画面中按确定按钮，可显示标记位置选择画面。
指定调出对象的标记
位置
。
按住 Ctrl 键单击这里。

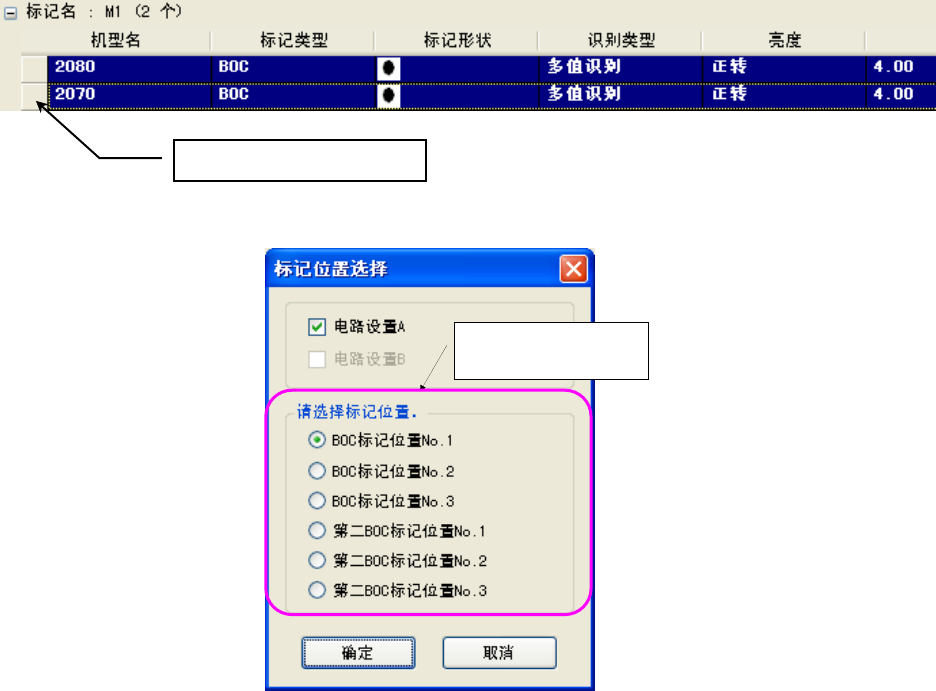

图 2-5-5-9 选择标记位置画面
被置换的信息是标记名、示教状況、标记种类。
但若标记名已经被设置 (除了默认值”#”)，标记名不予置换。
2-70
IS 使用说明书_Intelli PE 2
编辑程序
（4）基准领域标记数据
在贴片数据画面的基准领域编辑画面上，读取标记数据库中注册的基准领域标记数据。
点击基准领域标记画面的「命令列表」即可显示此画面。
图 2-5-5-10 基准领域标记数据库列表画面
（5）点胶数据
在取得点胶数据画面中，读取元件数据库里注册的点胶数据。
确定：用数据库信息置换点胶数据信息。
更新显示
：取得最新的数据库信息并重新显示。
确定：用数据库信息置换标记数据信息。
更新显示：取得最新的数据库信息并重新显示。
图 2-5-5-11 点胶数据库列表画面
2-71
