IS 使用说明书_Intelli PE 2
编辑程序
激光定心画面的项目如下所示。
表 2-3-4-1-1 激光定心（2070-80）画面项目
项目 内容
使用/未使用 选择是否使用激光定心信息。
默认值为「使用」。
吸嘴号 从组合框的下拉列表里选择吸取时的吸嘴号。
在下拉列表里显示在车间作业设置的设备设置中设置的吸嘴编号。
默认值根据元件种类和外形尺寸来决定。
元件吸取真空压
喷射泵
输入吸取时的真空压。
默认值根据元件种类和外形尺寸来决定。
元件吸取真空压
真空泵
输入吸取时的真空压。
默认值根据元件种类和外形尺寸来决定。
XY 速度 在组合框中选择元件吸取后向贴片位置移动的 XY 轴的加速度。
默认值根据元件种类和外形尺寸来决定。
吸取 Z 轴下降/上升 在组合框中选择吸取的 Z 轴下降以及上升时的加速度。
默认值根据元件种类和外形尺寸来决定。
贴片 Z 轴下降/上升 在组合框中选择贴片的 Z 轴下降以及上升时的加速度。
默认值根据元件种类和外形尺寸来决定。
θ
速度(计测时) 在组合框中选择激光识别时的
θ
轴加速度。
默认值根据元件种类和外形尺寸来决定。
θ
速度(计测外) 在组合框中选择激光识别以外时的
θ
轴加速度。
默认值根据元件种类和外形尺寸来决定。
激光高度 输入从元件表面到激光面为止的偏移量。
输入范围是 -25.00～10.00mm
默认值根据元件种类和元件高度来决定。
元件形状 在组合框中选择在激光识别中要使用的元件的形状。
从「不设置」「无缺角」「有缺角」「PLCC」「圆筒」「灵活」「灵活 2」「灵
活 3」中选择。
详细设置
通过组合框选择进行激光定心的 Head。
从「自动」、「LNC60」、「FMLA」中选择。
2-18
IS 使用说明书_Intelli PE 2
编辑程序
2-3-5 图像定心共通设置画面
在基本设置画面的定心方式里勾选图像，并选择「元件数据」-「图像定心」。
图 2-3-5-1 图像定心共通设置画面
2-3-5-1 图像定心
在这里以 KE2070-80 的图像定心画面为代表示例。
图 2-3-5-2 图像定心（2070-80）画面示例
图像定心画面的项目如下所示。
表 2-3-5-1-1 图像定心（2070-80）画面项目
项目 内容
使用/未使用 选择是否使用图像定心信息。
吸嘴号 从组合框的下拉列表里选择吸取时的吸嘴号。
在下拉列表里显示在车间作业设置的设备设置中所设置的吸嘴编号。
默认值根据元件种类和外形尺寸来决定。
元件吸取真空压
喷射泵
输入吸取时的真空压。
默认值根据元件种类和外形尺寸来决定。
元件吸取真空压
真空泵
输入吸取时的真空压。
默认值根据元件种类和外形尺寸来决定。
XY 速度 在组合框中选择取得图像后向校正贴片位置移动的 XY 的加速度。
默认值根据元件种类和外形尺寸来决定。
吸取 Z 轴下降/上升 在组合框中选择吸取的 Z 轴下降以及上升时的加速度。
默认值根据元件种类和外形尺寸来决定。
贴片 Z 轴下降/上升 在组合框中选择贴片的 Z 轴下降以及上升时的加速度。
默认值根据元件种类和外形尺寸来决定。
θ
速度 在组合框中选择
θ
旋转速度。
默认值根据元件种类和外形尺寸来决定。
CDS 高度
使用 IC Head 时，对用于判断有无元件的 CDS（元件检测传感器）高度进行设置。
默认值： -(元件高度 x1/3)mm
输入图像识别时距离元件中心的偏移量。
2-19
IS 使用说明书_Intelli PE 2
编辑程序

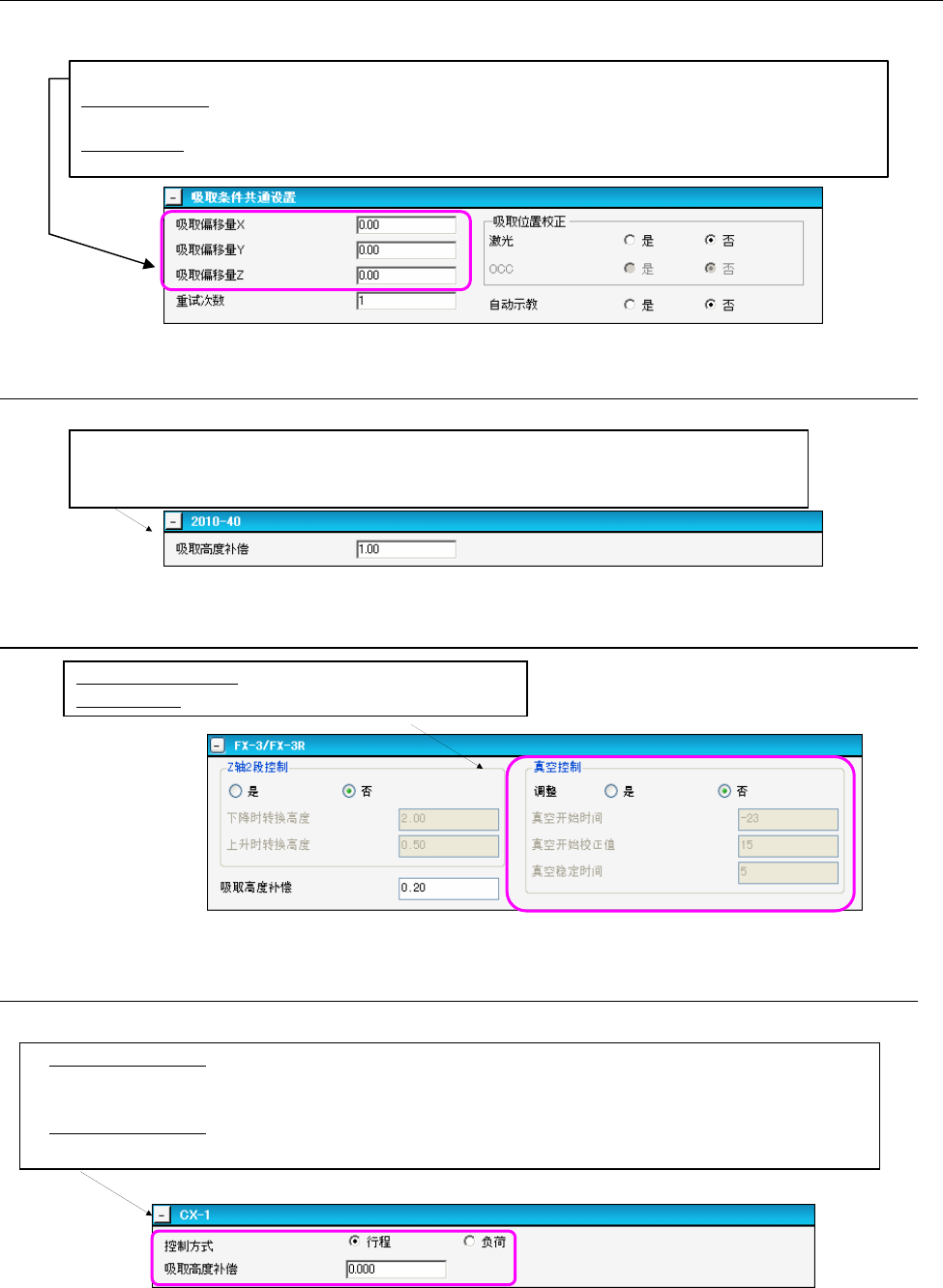

2-3-6 吸取条件共通设置画面
在树形控件中选择了「元件数据」-「吸取条件」时，会显示此画面。
图 2-3-6-1 吸取条件共通设置画面
2-3-6-1 吸取条件画面（2010-40/2050-60/FX-1/FX-1R/FX-2）
※ 以下画面以 2010-40 机型为例。
图 2-3-6-2 吸取条件(2010-40)画面示例
2-3-6-2 吸取条件画面（FX-3/FX-3R）
图 2-3-6-3 吸取条件(FX-3/FX-3)画面
2-3-6-3 吸取条件画面（2070-80/CX-1）
※以下画面以 CX-1 机型为例。
以 mm 为单位输入（默认值：0.20mm，使用夹持吸嘴时：0.00mm，包装方式为「托盘」时：
1.00mm，
（外形尺寸的短边小于 0.45mm 时：0.00mm）。
开始时间/开始校正值：输入单位为ms。
真空稳定时间
：输入真空稳定为止的时间。
・
控制方式为「行程」：
(默认值：0.20 mm、使用夹持吸嘴时：0.00mm、包装方式为「托盘」：1.000mm、外形尺寸的短边小于 0.450mm
时：0.000mm)
・
控制方式为「负荷」
输入范围：根据不同的吸嘴编号和定心条件而不同。／默认值：根据不同的吸嘴编号和定心条件而不同。
针对元件中心有凸起或凹陷，不能正常吸取的情况，设置本项。
吸取偏移量X、Y：设置吸取元件时，从元件中心到吸取坐标的距离。制作吸取数据时在自动算出的XY坐
标初始值上进行加减。
吸取偏移量Z ：设置吸取元件时，吸取基准高度到吸嘴前端压入的距离。制作吸取数据时在自动算出的
Z坐标初始值上进行加减。
图 2-3-6-4 吸取条件（CX-1）画面
2-20
