IS 使用说明书_Intelli PE 4
模拟贴片
4-2 菜单构成

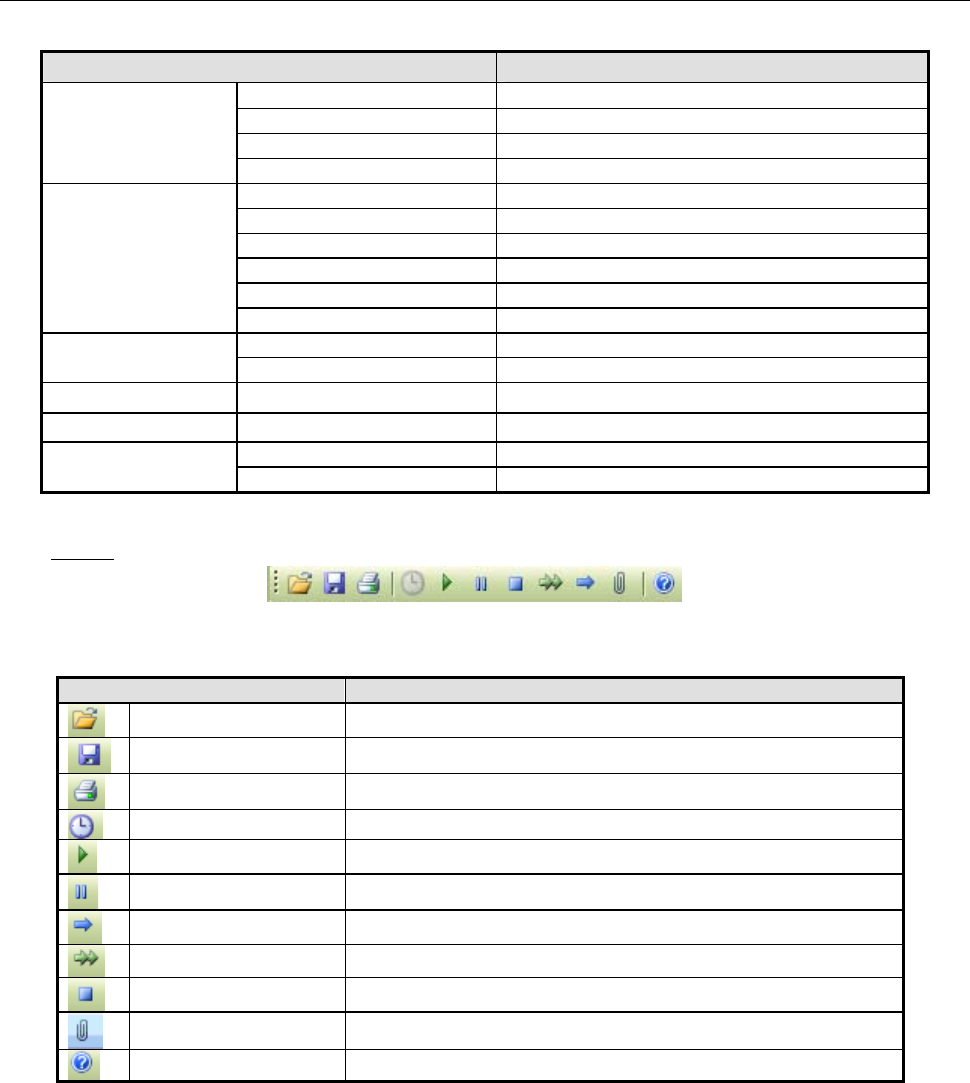

表 4-2-1 菜单项目的说明
菜单项目 内容
打开(O)… 显示「打开文件」对话框
另存为(A)… 显示结果文件「另存为」对话框
打印(P)… 显示「打印选项」画面
文件(F)
模拟贴片结束(X) 结束后，返回到编辑程序
测量(M) 显示「模拟条件画面」
开始(S) 开始在「过程」画面里绘画
暂停(P) 中断绘画
步骤(T) 将过程的绘画推进１个步骤
快进(F) 将过程的绘画进行快进显示
执行(E)
停止(O) 中止过程的绘画
工具条(T) 切换工具条的显示/隐藏 显示(V)
状态栏(S) 切换状态栏的显示/隐藏
工具(T) 环境设置(E) 显示「环境设置」画面
窗口(W) 记录结果(R) 显示「记录结果」画面
目录(C) 显示模拟贴片的使用方法等 帮助(H)
版本信息(A) 显示模拟贴片的版本信息
工具条
表 4-2-2 工具条一览
工具条项目 内容
打开 显示「打开文件」对话框（生产程序/记录结果文件）
另存为 显示「另存为」对话框（保存记录结果文件）
打印 打印生产程序数据
测量 显示「模拟条件画面」
开始 开始在「过程」画面里绘画
暂停 中断绘画
步骤 将过程的绘画推进１个步骤
快进 将过程的绘画进行快进显示
停止 中止过程的绘画
隐藏/显示 隐藏/显示基板完成状況一览
帮助 显示帮助
4-2
IS 使用说明书_Intelli PE 4
模拟贴片
4-3 操作步骤
4-3-1 模拟条件设置画面
4-3-1-1 有生产程序时
模拟条件画面显示如下。
基板数量：输入要模拟的基板的数量。
基板搬入时间
：输入基板搬入间隔。
生产线模拟：测量全部生产线。
「顺序」固定为优化顺序，输入顺序无效。
非选择的机器仅进行基板搬送时间的模拟。
单独模拟：仅测量单独机器。
可在「顺序」里选择输入顺序或优化顺序。
选择多个机器时，[测量]按钮会无效。
机器一览：选择要测量的机器。
点击[全选择]时，会选择全部机器。
[全选择]仅在生产线模拟时有效。
「测量」：开始测量并显示「测量中对话框」。

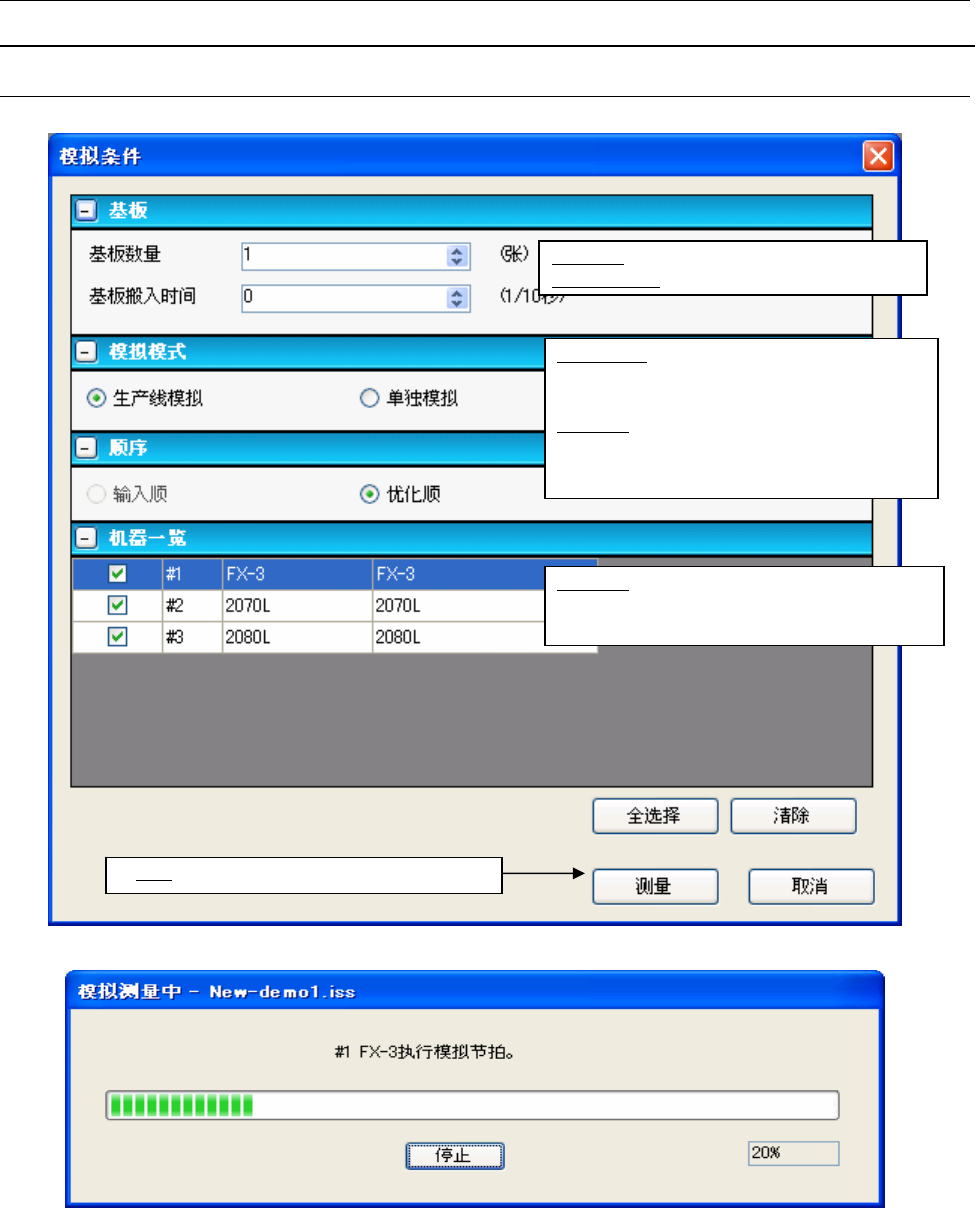

图 4-3-1-1 模拟条件设置画面
图 4-3-1-2 模拟测量中画面
测量结束时，会显示记录结果画面。
4-3
IS 使用说明书_Intelli PE 4
模拟贴片
4-3-1-2 无生产程序时
过程画面会显示空白状态。

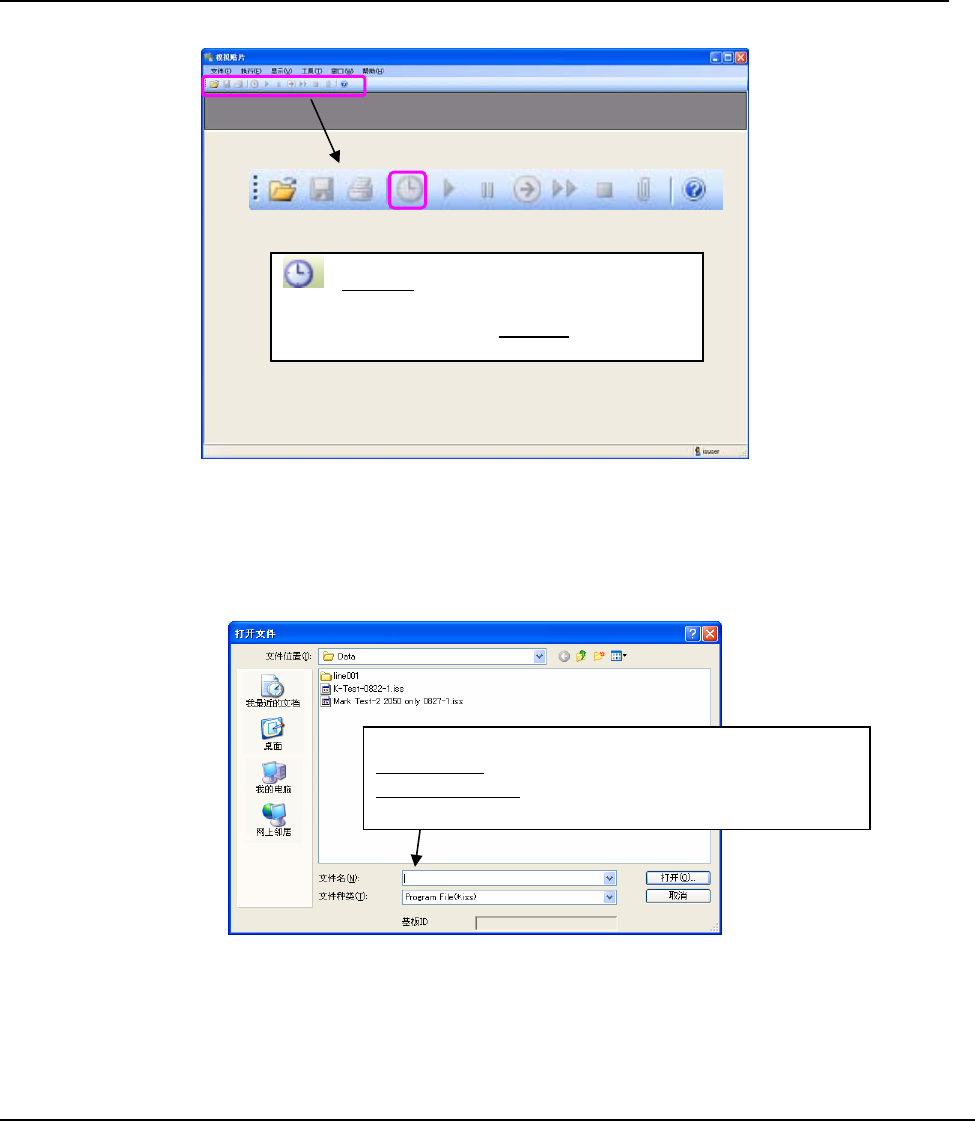

图 4-3-1-3 过程画面（空白）与工具条
4-3-1-2-1 打开生产程序/记录结果文件
点击过程画面的「文件」‐「打开」，在显示的对话框里指定要读入的文件。
图 4-3-1-4 打开生产程序对话框
※指定了生产程序（*.iss）、记录结果文件（*.gxl）之外的文件，或指定的文件损坏时，无法进
行文件操作。
4-3-2 过程显示 开始（开始绘画）
在记录结果画面里显示模拟结果的状态下，选择过程画面的「执行」‐「开始」，
或点击工具条的「开始」时，会关闭记录结果画面，执行模拟操作。
测量按钮：显示模拟条件画面。
※上述测量按钮显示灰色时，无法显示模拟画面。必
须读入生产程序（参见「4.3.1.2.1
」）。
指定要读入的文件（*.iss 格式或*.gxl 格式）。
指定生产程序：过程画面的「执行」－「测量」菜单有效
指定记录结果文件：在记录结果画面里显示读入的日志，
途中经过画面的「执行」－「开始」菜单有效
4-4
