IS 使用说明书 _Intelli PE 2 编辑程序 关于基板查看器 图 2-4-1-3 基板查看器画面 图 2-4-1- 1 基板查看器画面的工具栏 （图像显示） 将扫描仪取得的基板图像与贴片数据 重叠，进行确认。 切换基板图像的显示/不显示。 显示图像，取得基板图像时，该按钮 变为有效。 (变更基板图像) 用于基板图像尺寸的变更、移动、旋 转。 显示变更基板图像用的工具条。 显示图像，取得基板图像时，该按钮 变为有效。 显示/隐藏…
IS 使用说明书_Intelli PE 2
编辑程序
关于查看器显示区域的选项卡
向导
：显示当前选择项目的相关说明
检查结果
：显示数据一致性检查结果

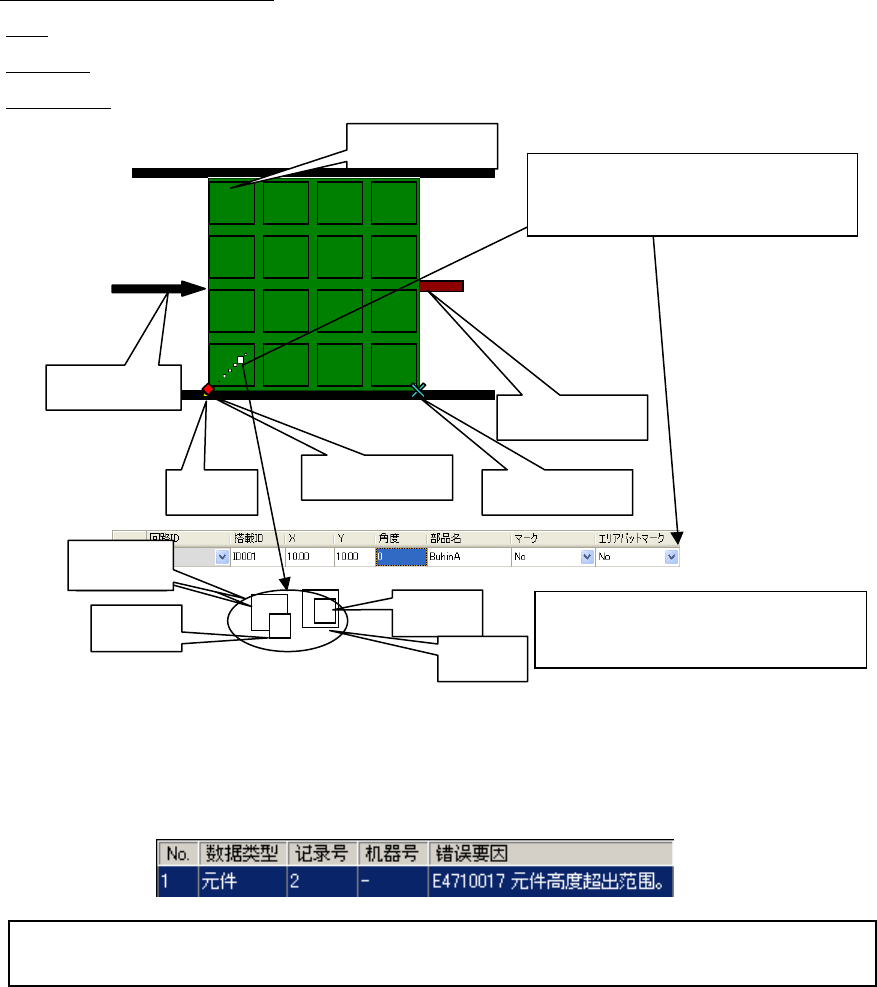

基板查看器
：用图形方式确认基板传送方向、基板分布偏移量、定位孔位置、元件配置等。
双击相应元件，选择显示相应的贴片数据。
元件 D
电路配置
双击显示的元件，会显示相应的贴片
数据
基板传送方向
基板基准位置
孔位置
元件 B
元件 C
停止挡销
设计端点
元件 A
双击指定的行，光标会移动到该元件数据的「外形尺寸－高度」的输入栏。
另外会显示一致性的错误提示，双击错误提示后，光标会移动到发生错误的项目上。
为了清楚地区分重叠的元件，尺寸小
的元件画在上层
图 2-4-1-2 基板查看器上的名称说明
2-44
IS 使用说明书_Intelli PE 2
编辑程序
关于基板查看器
图 2-4-1-3 基板查看器画面
图2-4-1-1 基板查看器画面的工具栏
（图像显示）
将扫描仪取得的基板图像与贴片数据重叠，进行确认。
切换基板图像的显示/不显示。
显示图像，取得基板图像时，该按钮变为有效。
(变更基板图像)
用于基板图像尺寸的变更、移动、旋转。
显示变更基板图像用的工具条。
显示图像，取得基板图像时，该按钮变为有效。
显示/隐藏树形。
显示/隐藏图例。
放大/缩小。
（矩形缩放）
将鼠标指定的区域放大显示。
（100%缩放）
按基板等同尺寸显示。
（整体缩放）
按画面大小显示基板整体。
（贴片 ID 信息）
通过点击元件，在弹出菜单里显示元件 ID、元件名、注释、元件
种类、元件外形尺寸。
将机器类别的显示颜色恢复为默认。
删除图像。
通过颜色识别选择的树形工具
元件类别：
通过颜色识别元件类别
机器类别：
通过颜色识别要贴片的机器类别
（※必须已完成优化）
显示图例
2-45
IS 使用说明书_Intelli PE 2
编辑程序
选择「变更基板图像」时，工具条上会显示如下的变更基板图像按钮。
(追加画面) 变更基板图像时的工具条
使图像上下左右移动。
将图像向左旋转 90 度。
将图像向右旋转 90 度。
将图像向左旋转 0.1 度。
将图像向右旋转 0.1 度。
输入图像从水平方向(0 度)起的旋转角度。
输入正数为向左转，输入负数为向右转。
显示机器类别时，每台贴片机上用不同颜色显示要贴装的元件。
由于按机器类别显示，如果未执行优化，则不能显示。
双击机器名后，
会显示设置颜色的对话框。
勾选复选框后，
会用指定的显示颜色显示。
图 2-4-1-5 基板查看器画面（按机器类别显示）
