IS 使用说明书 _Intelli PE 2 编辑程序 2-5-3 「显示」菜单项目说明 图 2-5-3-1 「显示」菜单 2-5-3-1 状态显示 最后显示指定的反馈选项及优化后的结果。 优化：显示在数据更新后是否执行过优化。 元件贴片机节拍差：显示预期节拍的最大值与最小值的时间差。 图 2-5-3-2 状态显示画面 ※有关「向导」 「检查结果」 「基板查看器」的说明请参见「 2-4-1 主画面 」 。 2-63
IS 使用说明书_Intelli PE 2
编辑程序
要通过「指定范围」进行变更时，必须指定 1 个以上的原点坐标。
原点坐标的输入范围，为-999.99～999.99mm。
设定了 1 个原点坐标，其他不用输入即可变更。
未输入时，左侧的文本框按最小值、右侧文本框按最大值处理。
在指定的范围内没有发现电路原点时，不进行处理，即告结束。

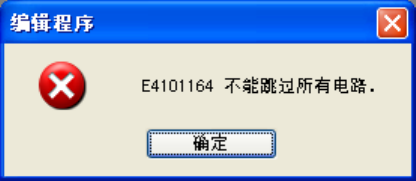

跳过所有电路为「是」时，显示下列信息，会中止变更。
图2-5-2-25 电路跳过变更错误
2-62
IS 使用说明书_Intelli PE 2
编辑程序
2-5-3 「显示」菜单项目说明
图 2-5-3-1 「显示」菜单
2-5-3-1 状态显示
最后显示指定的反馈选项及优化后的结果。
优化：显示在数据更新后是否执行过优化。
元件贴片机节拍差：显示预期节拍的最大值与最小值的时间差。
图 2-5-3-2 状态显示画面
※有关「向导」「检查结果」「基板查看器」的说明请参见「2-4-1 主画面
」。
2-63
IS 使用说明书_Intelli PE 2
编辑程序
2-5-4 「优化」菜单项目说明
图 2-5-4-1 「优化」菜单
2-5-4-1 变更生产线
变更要执行优化的生产线。变更生产线画面如下。
变更前 变更后
图 2-5-4-2 生产线变更画面
2-64
