IS 使用说明书 _Intelli PE 2 编辑程序 2-3-12 编辑吸取数据 此画面是设置供给装置安装位置等内容的画面。 选择树形控件的 「吸 取数据」 ， 会显示吸 取数据列表。 双击吸取数据列表的行， 会显 示下面的吸取数据表格画面。 图 2-3-12-1 吸取数据表格画面 2-41
IS 使用说明书_Intelli PE 2
编辑程序
2-3-11-3 试胶（编辑试胶坐标）
编辑各试胶点的坐标。点击试胶画面的「编辑」，会显示试胶坐标画面。
图 2-3-11-3 试胶坐标画面
※默认显示从开始坐标、试胶次数、移动方向、间距计算得出的值。
2-3-11-4 试胶（检查条件）
设置检查确认时的检查条件。点击试胶画面的「检查条件」，会显示点胶确认设置画面。
仅显示
多点打不均一允许范围：确认使用针进行 2 点、4 点点胶时，
针对同时点胶点中的最大直径点，设置最小直径的允许范围。
执行频度
：指定是否对基板块数执行同时检查。
图 2-3-11-4 确认点胶设置画面
2-40
IS 使用说明书_Intelli PE 2
编辑程序
2-3-12 编辑吸取数据
此画面是设置供给装置安装位置等内容的画面。
选择树形控件的「吸
取数据」，会显示吸
取数据列表。
双击吸取数据列表的行，会显
示下面的吸取数据表格画面。
图 2-3-12-1 吸取数据表格画面
2-41
IS 使用说明书_Intelli PE 2
编辑程序

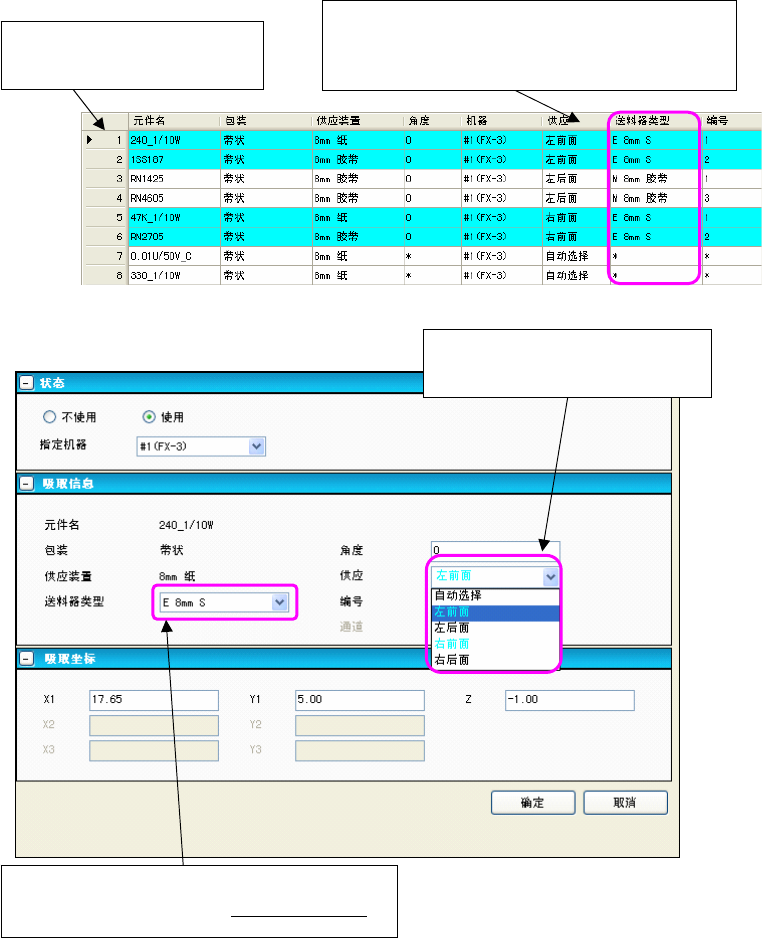

图 2-3-12-2 吸取列表画面
供应指定的台架为电动台架
时，以浅蓝色显示。
根据指定的供应场所变更供料器类型的标示
[Mxxx]：机械台架（机械供料器）
[Exxx]：电动台架（电动供料器）
如为机械台架，以黑色表示
如为电动台架，以浅蓝色表示。
有多个供料器类型时，即可选择此项，
默认值在环境设置中设定。2.5.6.2 环境设置
图 2-3-12-3 吸取形式画面
