IS 使用说明书_Intelli PE 2
编辑程序

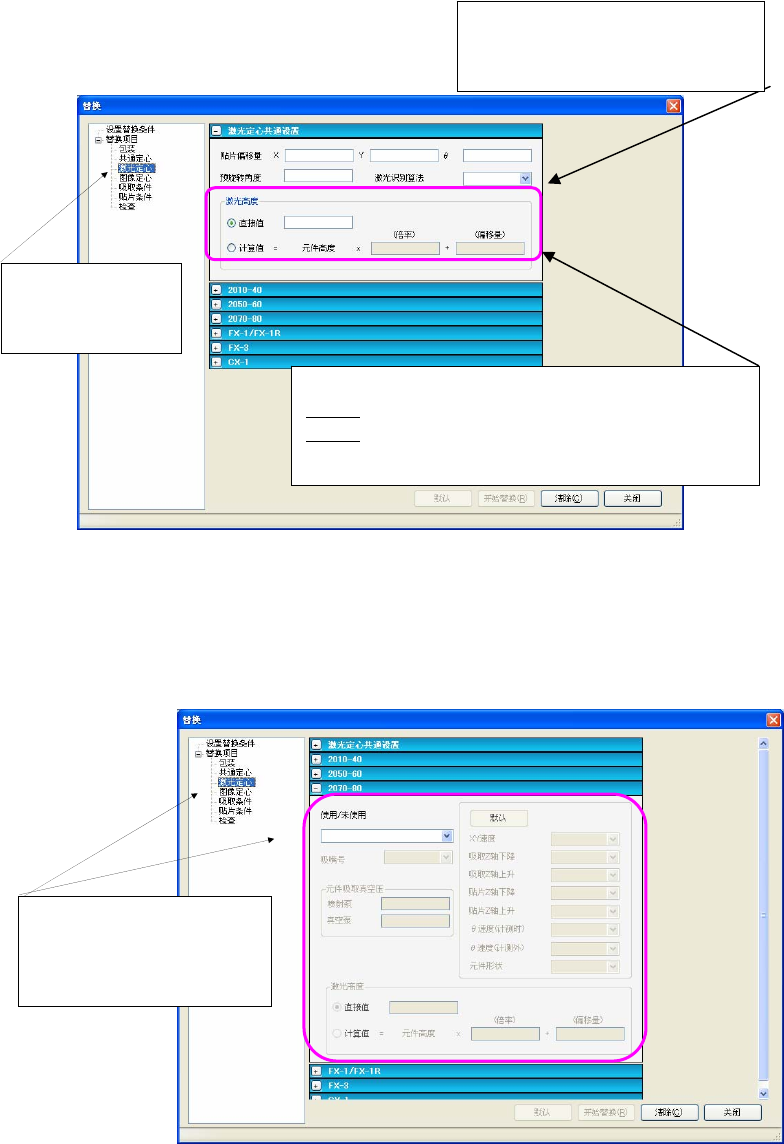

(4)替换项目（激光定心(激光定心共通设置)）
在下列画面的激光定心（激光定心共通设置）项目里，设置要替换的数据。
激光识别算法：
FX3、KE2070/2080、3020，
选择“元件形状”来代替算法。
＜激光高度＞
直接值：输入从元件表面到激光面为止的偏移量。
计算值：输入针对元件高度的倍率以及偏移量。
※以下的画面均相同。
在树形控件中选择
「激光定心」，
显示画面。
图 2-5-2-5 替换项目(激光定心（激光定心共通设置）)画面
(5)替换项目（激光定心（2070-80）时）
对有代表性的激光定心项目替换数据，以 2070-80 为例说明如下。
然后在右侧画面里打开
2070-80 的画面。
在树形控件中选择「激光定
心」，显示画面。
图 2-5-2-6 替换项目(激光定心（2070-80）画面
2-51
IS 使用说明书_Intelli PE 2
编辑程序
表 2-5-2-1 替换项目(激光定心（2070-80）)画面项目
项目 内容
使用/未使用 使用/未使用 在组合框里设置使用/未使用。
从「使用（仅以使用的数据为对象）」
「使用（仅以不使用的数据为对象）」
「使用（全部对象）」「不使用」中选择。
吸嘴号 吸嘴号 在组合框里设置吸嘴号。
喷射泵 设置元件吸取真空压的喷射泵。
元件吸取真空压
真空泵 设置元件吸取真空压的真空泵。
XY 速度 在组合框里设置 XY 速度（※）。
吸取 Z 轴下降 在组合框里设置吸取 Z 轴下降速度（※）。
吸取 Z 轴上升 在组合框里设置吸取 Z 轴上升速度（※）。
贴片 Z 轴下降 在组合框里设置贴片 Z 轴下降速度（※）。
贴片 Z 轴上升 在组合框里设置贴片 Z 轴上升速度（※）。
θ
速度（计测时） 在组合框里设置
θ
速度（测量时）（※）。
θ
速度（计测外） 在组合框里设置
θ
速度（测量外）（※）。
元件形状
在组合框里设置元件形状（※）。
从「恢复默认值」「不设置」「有缺角」「无缺角」「PLCC」「圆
筒」「灵活」「灵活 2」「灵活 3」中选择。
速度
默认 将各速度恢复为默认值。
※当吸取条件、贴片条件的控制方式、推进量被变更时，不能进行吸嘴编号、速度的替换项目设
置（CX-1 仅为「吸嘴编号」设置）。

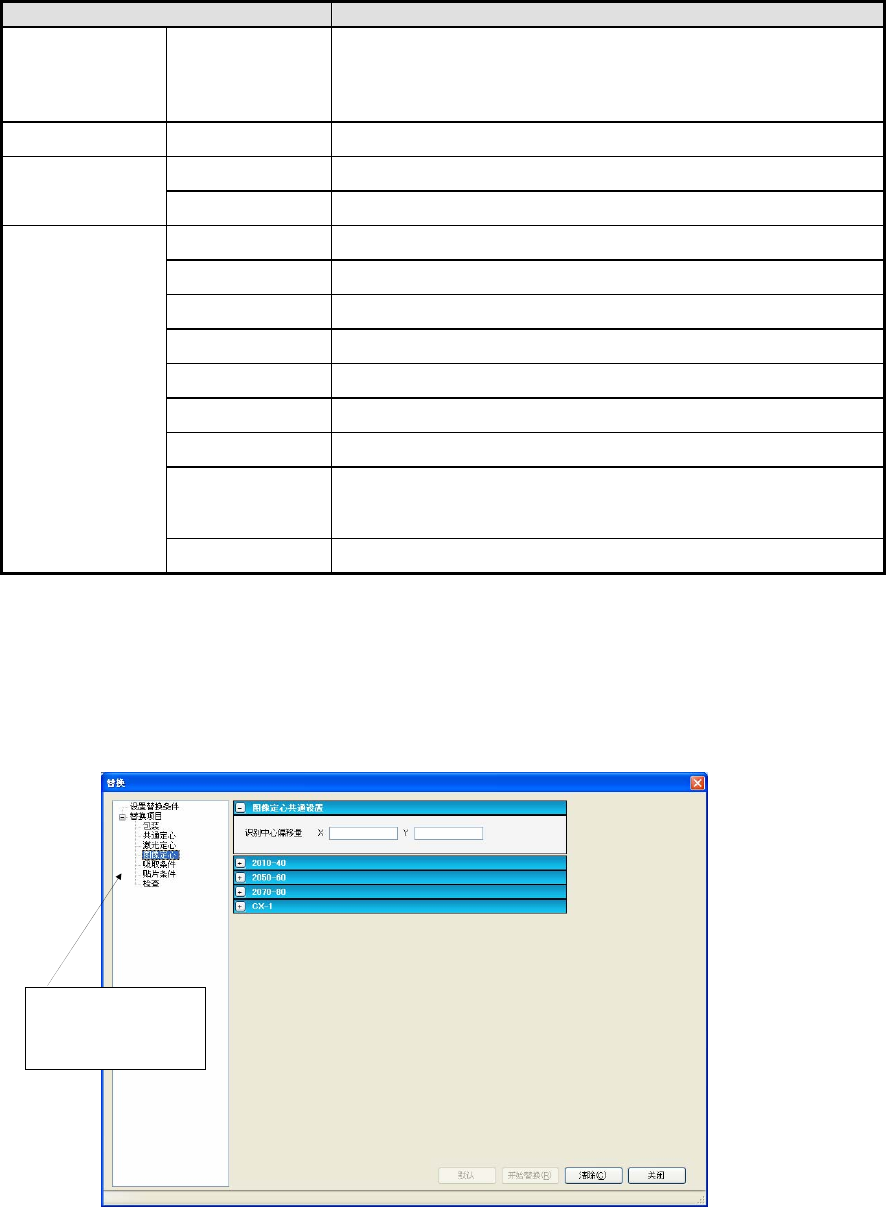

(6)替换项目（图像定心（图像定心共通设置））
在图像定心（图像定心共通设置）项目里设置要替换的数据。
在树形控件中选择
「图像定心」，
显示画面。
图 2-5-2-7 替换项目(图像定心（图像定心共通设置）)画面
2-52
IS 使用说明书_Intelli PE 2
编辑程序

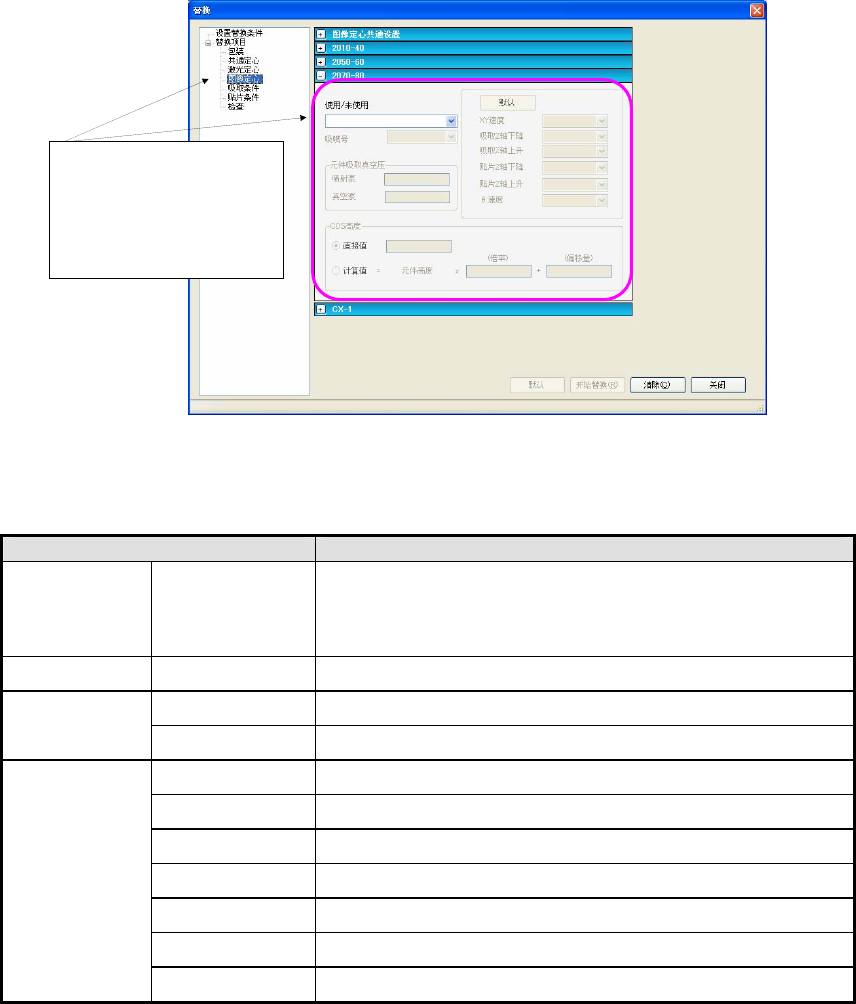

(7)替换项目（图像定心(2070-80)）
对图像定心项目替换数据，以有代表性的 2070-80 为例说明如下。
然后在右侧画面里打开
2070-80 的画面。
在树形控件中
选择「图像定心」，
显示画面。
图 2-5-2-8 替换项目(图像定心（2070-80）)画面
表 2-5-2-2 替换项目(图像定心（2070-80）)画面项目
项目 内容
使用/未使用 使用/未使用 在组合框里设置使用/未使用。
从「使用（仅使用数据对象）」
「使用（仅不使用数据对象）」
「使用（全部对象）」「不使用」中选择。
吸嘴号 吸嘴号 在组合框里设置吸嘴编号。
喷射泵 设置元件吸取真空压的喷射泵。
元件吸取真空压
真空泵 设置元件吸取真空压的真空泵。
XY 速度 在组合框里设置 XY 速度（※）。
吸取 Z 轴下降 在组合框里设置吸取 Z 轴下降速度（※）。
吸取 Z 轴上升 在组合框里设置吸取 Z 轴上升速度（※）。
贴片 Z 轴下降 在组合框里设置贴片 Z 轴下降速度（※）。
贴片 Z 轴上升 在组合框里设置贴片 Z 轴上升速度（※）。
θ
速度 在组合框里设置
θ
速度（※）。
速度
默认按钮 将各速度恢复为默认值。
※当吸取条件、贴片条件的控制方式、推进量被变更时，不能进行吸嘴编号、速度的替换项目设置
（CX-1 仅为「吸嘴编号」设置）。
