IS 使用说明书_Intelli PE
5 供料器设置数据库
5-3-3 数据制作向导②(台架设置)
在此画面中，对决定供料器组安装范围的台架进行设置。
根据「选择机型」，与选择的机型相同的台架配置(前侧、后侧等)及安装孔数，即被设置到供料器
组里。(可在此处设置的范围内追加供料器设置数据。)
选择机型(M)：
为浏览台架信息，选择机型。
供料器组里即被设置为与此处选择的机型相同的台架状态。(※1)
供料器台架(F)
：
显示「选择机型」中选择的机型的台架信息。
显示「站点」「供应位置」「孔数」「驱动方式」。(※2)
上一步
：取消设置，返回数据制作向导①(制作组)画面
下一步：确定设置，进入数据制作向导③
(
追加供料器设置数据
)
画面

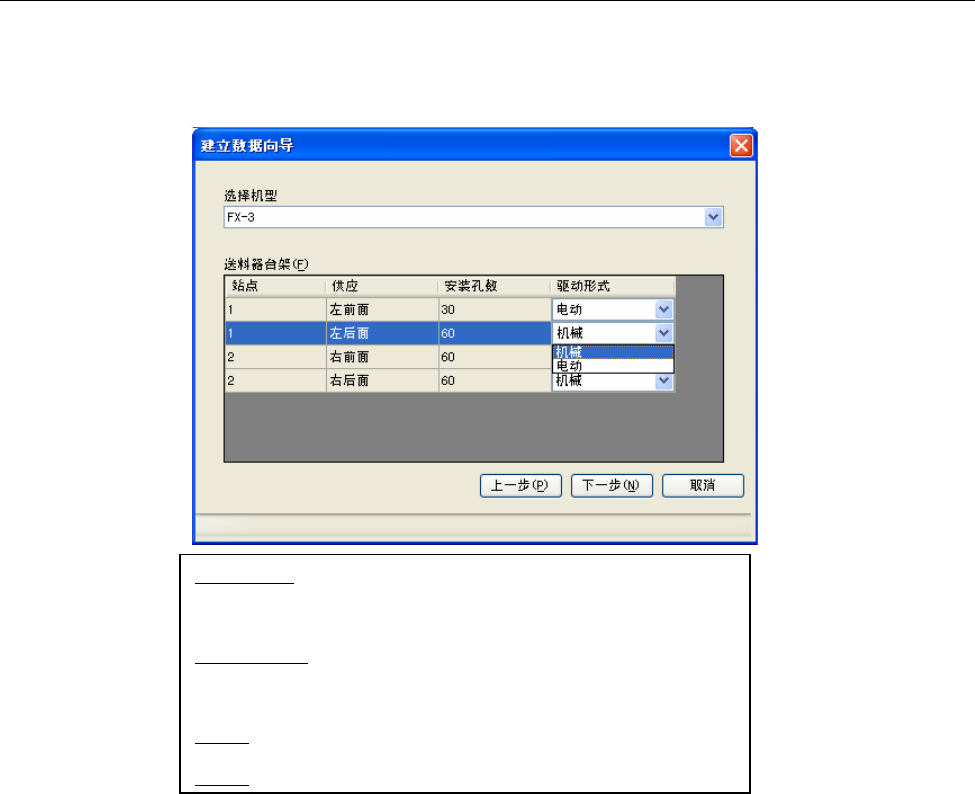

图 5-3-3-1 数据制作向导②(台架设置)
※1 数据制作向导①(制作组)画面中，在「浏览已有组信息」中选择了时，即被设置为与选择的组相
同种类的机种。该机型不能切换。
但可以变更驱动形式。
※2 如属于能够变更驱动形式的机型，可利用组合框进行变更。
要变更驱动形式的供料器台架上，如果已配置过供料器设置数据，那么进行变更后，在显示确认信
息后将从追加对象中删除。
驱动形式不能变更时，以灰色显示。
5-4
IS 使用说明书_Intelli PE
5 供料器设置数据库
5-3-4 数据制作向导③(追加供料器设置数据)
在此画面中，将供料器设置数据追加到供料器组里。
元件名(N)：显示供料器设置数据里设置的元件名。
显示元件选择画面中选择的元件名，不能直接编辑。
选择元件(S)
图 5-3-4-1 数据制作向导③(追加供料器设置数据)
※1 选择完成前，不会注册到服务器里。
※2 如在数据制作向导②（台架设置）画面上进行机种变更或驱动形式变更的操作，则追加的供料器
设置数据将被清除。
：显示「5.3.4.1 元件选择画面」
角度(G)：输入吸取角度
供应(B)：从供料器组里设置的台架信息中选择供应位置。
供应装置(T)：对供应位置上可以设置的供应装置种类进行选择。
编号(P)：输入吸取位置的孔号。
通道(L)：输入吸取位置的通道号
数据数：显示供料器组里追加的供料器设置数据数。
追加(A)：将设置的供料器设置数据追加到供料器组里。(※1)
上一步(P)：转移到数据制作向导②(台架设置)画面。(※2)
完成
：注册供料器组，关闭画面。
5-5
IS 使用说明书_Intelli PE
5 供料器设置数据库
5-3-4-1 元件选择画面
在元件选择画面中，显示元件数据库里注册的元件一览表。
更新显示：
从服务器取得所
有元件信息，更新
显示。
图 5-3-4-2 元件选择画面
5-3-5 变更供料器组名称
可变更管理的供料器组名称。
首先从用户定义一览表中选择要变更的组。
图 5-3-5-1 选择供料器组
点击菜单的「编辑」‐「组名变更」，即显示组名变更画面，进行组名的变更。
图 5-3-5-2 组名变更画面
元件数据一览表画面：
查找：显示元件查
找对话框。
显示树形中选择的种类的元件数据一览表。
元件种类选择树形：
显示所有品种类别。选择「元件种类选择」时，会在一览表里显示所有元件数据。
选择「各元件种类」时，会在一览表里显示所选择种类的元件数据。
5-6
