IS 使用说明书_Intelli PE 4
模拟贴片
4-3 操作步骤
4-3-1 模拟条件设置画面
4-3-1-1 有生产程序时
模拟条件画面显示如下。
基板数量：输入要模拟的基板的数量。
基板搬入时间
：输入基板搬入间隔。
生产线模拟：测量全部生产线。
「顺序」固定为优化顺序，输入顺序无效。
非选择的机器仅进行基板搬送时间的模拟。
单独模拟：仅测量单独机器。
可在「顺序」里选择输入顺序或优化顺序。
选择多个机器时，[测量]按钮会无效。
机器一览：选择要测量的机器。
点击[全选择]时，会选择全部机器。
[全选择]仅在生产线模拟时有效。
「测量」：开始测量并显示「测量中对话框」。
图 4-3-1-1 模拟条件设置画面
图 4-3-1-2 模拟测量中画面
测量结束时，会显示记录结果画面。
4-3
IS 使用说明书_Intelli PE 4
模拟贴片
4-3-1-2 无生产程序时
过程画面会显示空白状态。
图 4-3-1-3 过程画面（空白）与工具条
4-3-1-2-1 打开生产程序/记录结果文件
点击过程画面的「文件」‐「打开」，在显示的对话框里指定要读入的文件。
图 4-3-1-4 打开生产程序对话框
※指定了生产程序（*.iss）、记录结果文件（*.gxl）之外的文件，或指定的文件损坏时，无法进
行文件操作。
4-3-2 过程显示 开始（开始绘画）
在记录结果画面里显示模拟结果的状态下，选择过程画面的「执行」‐「开始」，
或点击工具条的「开始」时，会关闭记录结果画面，执行模拟操作。
测量按钮：显示模拟条件画面。
※上述测量按钮显示灰色时，无法显示模拟画面。必
须读入生产程序（参见「4.3.1.2.1
」）。
指定要读入的文件（*.iss 格式或*.gxl 格式）。
指定生产程序：过程画面的「执行」－「测量」菜单有效
指定记录结果文件：在记录结果画面里显示读入的日志，
途中经过画面的「执行」－「开始」菜单有效
4-4
IS 使用说明书_Intelli PE 4
模拟贴片
4-3-3 过程显示 暂停（中断绘画）
选择「执行」‐「暂停」、或点击工具条的「暂停」。
4-3-4 过程显示 步骤（推进 1 个步骤显示）
在过程显示暂停中选择「执行」‐「步骤」、或点击工具条的「步骤」。
4-3-5 过程显示 快进
选择「执行」‐「快进」、或点击工具条的「快进」。
4-3-6 过程显示 停止
选择「执行」‐「停止」、或点击工具条的「停止」。
4-3-7 环境设置
在环境设置画面上，设置过程显示条件、记录结果默认显示条件。

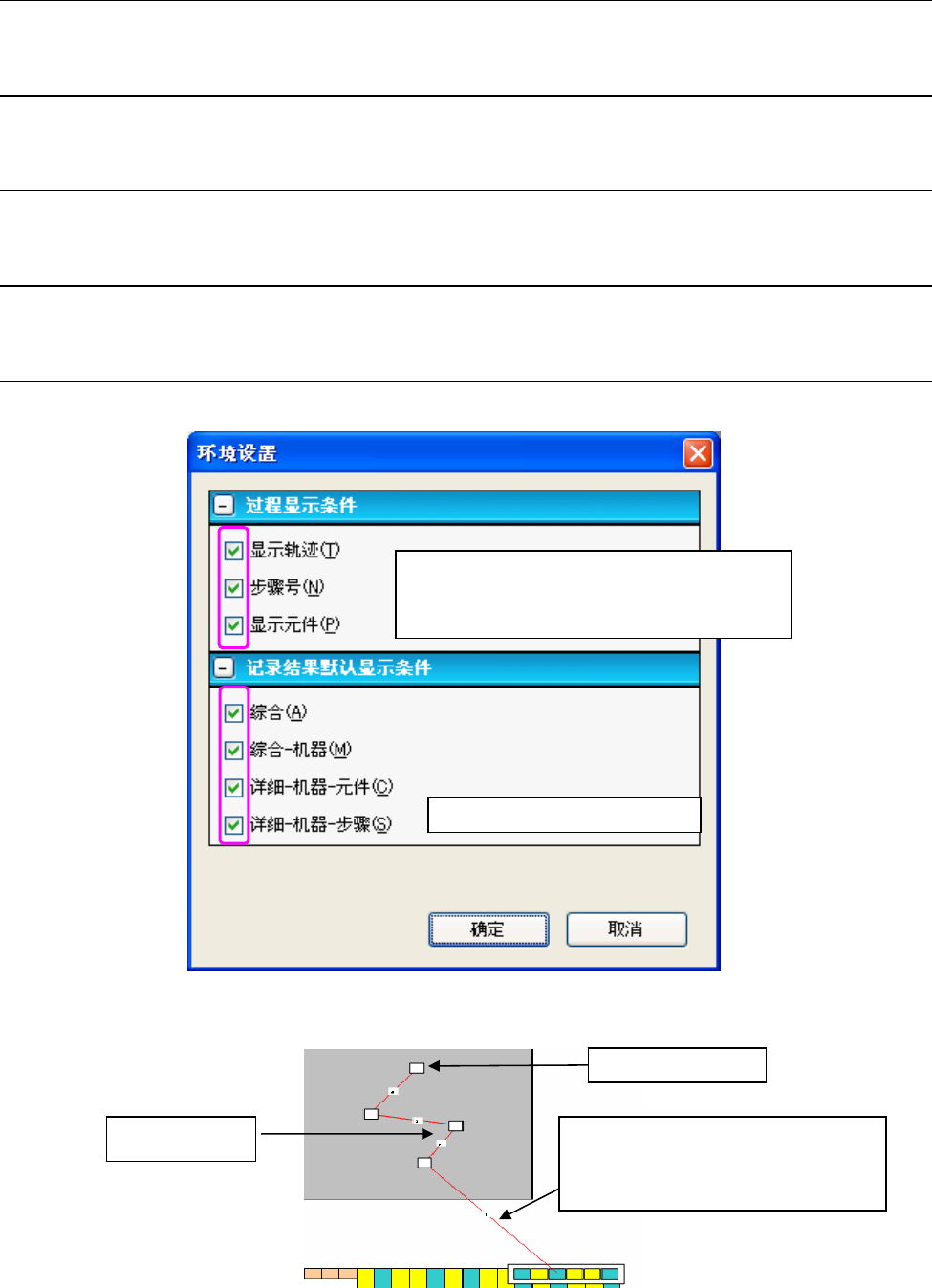

图4-3-7-1 环境设置画面
图 4-3-7-2 环境设置（显示轨迹、步骤号、显示元件）
显示元件
显示轨迹
※ 将显示轨迹设为隐藏时，
连动的步骤号也会变为隐藏状态。
在复选框设置机器缩放区域轨迹的显示/隐藏、
步骤号的显示/隐藏、
元件的显示/隐藏。
在复选框设置默认显示项目。
显示步骤号
4-5
