IS 使用说明书_Intelli PE 2
编辑程序
2-5-4-3 数据一致性检查
对作成后的生产程序进行一致性检查。发生错误时，会在提示显示区域里输出错误提示信息。
双击错误信息
转移到相应错误画面，文字的颜色以红色显示。
图 2-5-4-4 一致性检查画面
2-66
IS 使用说明书_Intelli PE 2
编辑程序
2-5-5 「数据库」菜单项目说明
图 2-5-5-1 「数据库」菜单
2-5-5-1 数据库的重新查找
从数据库或者固定信息中查找元件数据、吸取数据，并更新生产程序。
在菜单中选择「数据库」-「重新查找」后，即显示以下信息。
图 2-5-5-2 选择「重新查找」后
取得的元件数据的包装为「托盘」，供给装置为 MTC/MTS 时，会从「元件首位置」「间距」「元件数」
中算出托盘尺寸，如果超出托盘尺寸范围，则显示如下提示信息。
图 2-5-5-3 「W4101035」信息
选择「确定」后，会显示下一项信息。
图 2-5-5-4 「Q4101036」信息
这时，会出现是否输出托盘尺寸超限元件列表的提问信息，
选择「是」后，会显示托盘尺寸超限元件列表。
图 2-5-5-5 「超过托盘尺寸限制元件列表」画面
※托盘元件时，所取得的元件数据中的包装数据的「首元件位置」「间距」
「元件数」中有一项与已有的数据不一致时，会显示提示信息。
生产程序名
元件数据记录编号、元件名
2-67
IS 使用说明书_Intelli PE 2
编辑程序
2-5-5-2 注册数据库
将元件数据/点胶数据注册到数据库里。注册元件数据／点胶数据时，
要在各自的编辑画面里进行注册。
※吸取数据、标记数据不能注册到数据库里。
※当环境设置的数据库注册完毕通知设置为「是」时，会显示提示信息。
2-5-5-3 数据库的命令列表
显示数据库中注册数据的列表，以取得数据。
能进行命令列表的数据有元件数据、吸取数据、标记数据、点胶数据。
以下对各数据的命令列表相关情况进行说明。
（1）元件数据
贴片数据画面时
：对未设置的元件，会分配元件名以及取得元件数据。
※已经分配元件数据的贴片数据，不能进行命令列表。
元件数据画面时
：把选择的元件数据，置换为数据库里注册的元件数据。
选择元件类型：显示数据库里注册的全部元件类型数据。
树形控件
确定：用数据库信息替换元件数据信息。
更新显示
：更新为最新的数据库信息。
查找：显示元件查找画面。
数据库查找
：显示数据库的查找画面。
总注册个数：元件数据库的注册个数
符合个数：元件数据库中与查找条件一致的元件数据数
显示范围
：符合条件的元件数据清单显示范围

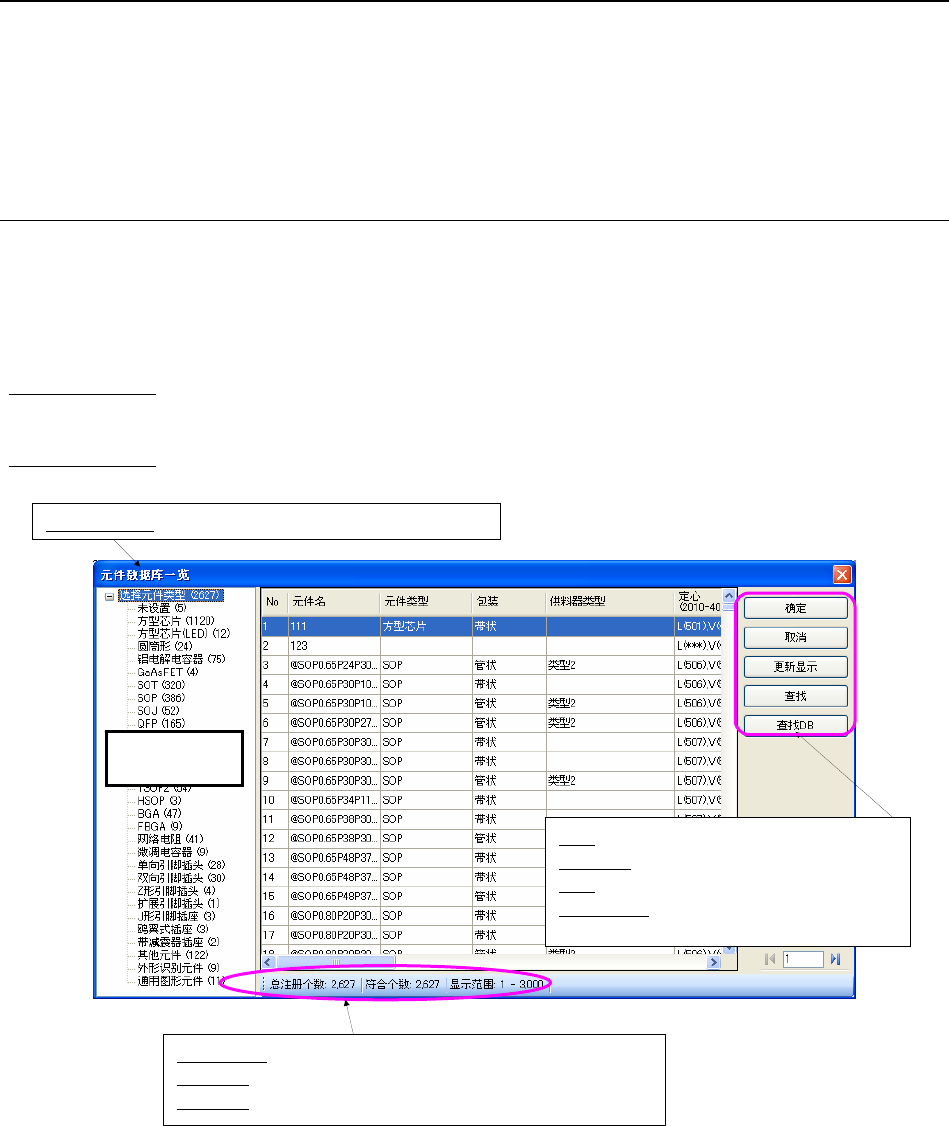

图 2-5-5-6 元件数据库列表画面
※ 从元件数据库取得数据库信息时，不会进行贴片条件数据的元件跳过的置换。
※ 从元件数据库取得数据库信息时，会显示元件数据的查找画面。显示与查找条件一致的元件的清单。
