IS 使用说明书_Intelli PE 2
编辑程序
2-3-1-5-2 传送设置画面（3020/3020R）
生产线上配置了 3020/3020R 时，显示此画面。

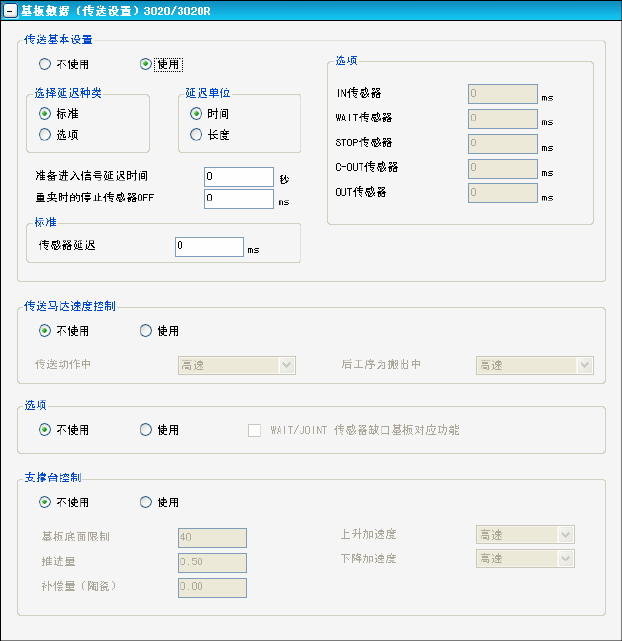

图2-3-1-8 基板数据(传送设置)画面（3020/3020R）
2-9
IS 使用说明书_Intelli PE 2
编辑程序
2-3-1-5-3 传送设置画面（3010/3020V/3020VR）
当生产线上配置有 3010/3020V/3020VR 时，显示此画面。

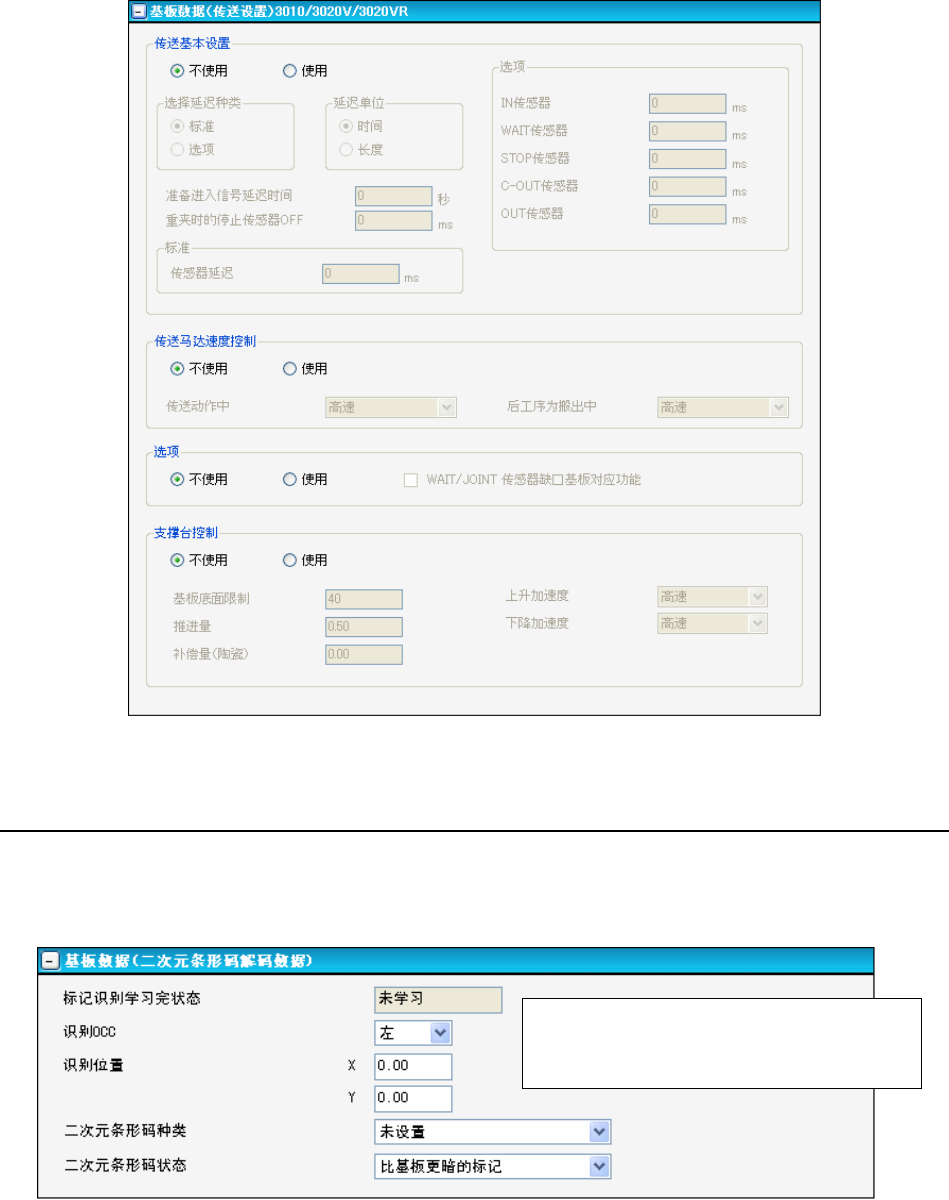

图2-3-1-9 基板数据(传送设置)画面（3010/3020V/3020VR）
2-3-1-6 设置二维代码解码数据
在基本设置的「追溯」设置中，选择「使用二维代码」时，
会显示「基板数据（二次元条形码解码数据）」画面。
另外，在基板数据的树形控件显示里会显示「二维代码解码数据」。
※当二次元条形码（二维码）解码数据的任何一
个被变更时，学习状态会变为未学习，二维码
数据会被清除。
图2-3-1-10 基板数据（二维码解码数据）画面
2-10
IS 使用说明书_Intelli PE 2
编辑程序
2-3-2 编辑贴片数据
2-3-2-1 贴片数据
当选择树形控件里的贴片数据时，会显示此画面。
图 2-3-2-1 贴片数据画面 1
吸取/贴片监视：
指定每个贴片点的动作。
右击选择「不摄像」(默认)、「只摄像」、「有无元件」、「录像」中的 1 项。
图 2-3-2-2 贴片数据画面 2
2-3-2-2 基准领域标记
在「编辑」或者「浏览」贴片数据画面的「标记」时，会显示基准领域标记设置画面。
使用识别镀锡印刷补偿贴片位置功能时，标记类型请选择「焊接」、或「展开焊接」。
可使用识别镀锡印刷补偿贴片位置功能的机型为：
KE-2050/2060/2050R/2055R/2060R/2070/2080/2080R/3020/3020R/3010/3020V/3020VR
/CX-1/FX-1R/FX-2。
显示 Mxxxx（8 个字符以内），
若是「焊接」、「展开焊接」，
显示为 Sxxxx(8 个字符以内)
<编辑时的按钮操作>
确定：返回到贴片数据画面，保存所输入的数据。标记栏为「NO」的状态。
选择：返回到贴片数据画面，在「标记」栏里显示所选择的标记ID。
<浏览时的按钮操作>
有关设置画面的各按钮操作，确定按钮无效。
图 2-3-2-3 基准领域标记画面
2-11
