IS 使用说明书_Intelli PE 2
编辑程序
2-3-12 编辑吸取数据
此画面是设置供给装置安装位置等内容的画面。
选择树形控件的「吸
取数据」，会显示吸
取数据列表。
双击吸取数据列表的行，会显
示下面的吸取数据表格画面。
图 2-3-12-1 吸取数据表格画面
2-41
IS 使用说明书_Intelli PE 2
编辑程序
图 2-3-12-2 吸取列表画面
供应指定的台架为电动台架
时，以浅蓝色显示。
根据指定的供应场所变更供料器类型的标示
[Mxxx]：机械台架（机械供料器）
[Exxx]：电动台架（电动供料器）
如为机械台架，以黑色表示
如为电动台架，以浅蓝色表示。
有多个供料器类型时，即可选择此项，
默认值在环境设置中设定。2.5.6.2 环境设置
图 2-3-12-3 吸取形式画面
2-42
IS 使用说明书_Intelli PE 2
编辑程序
2-4 各画面说明

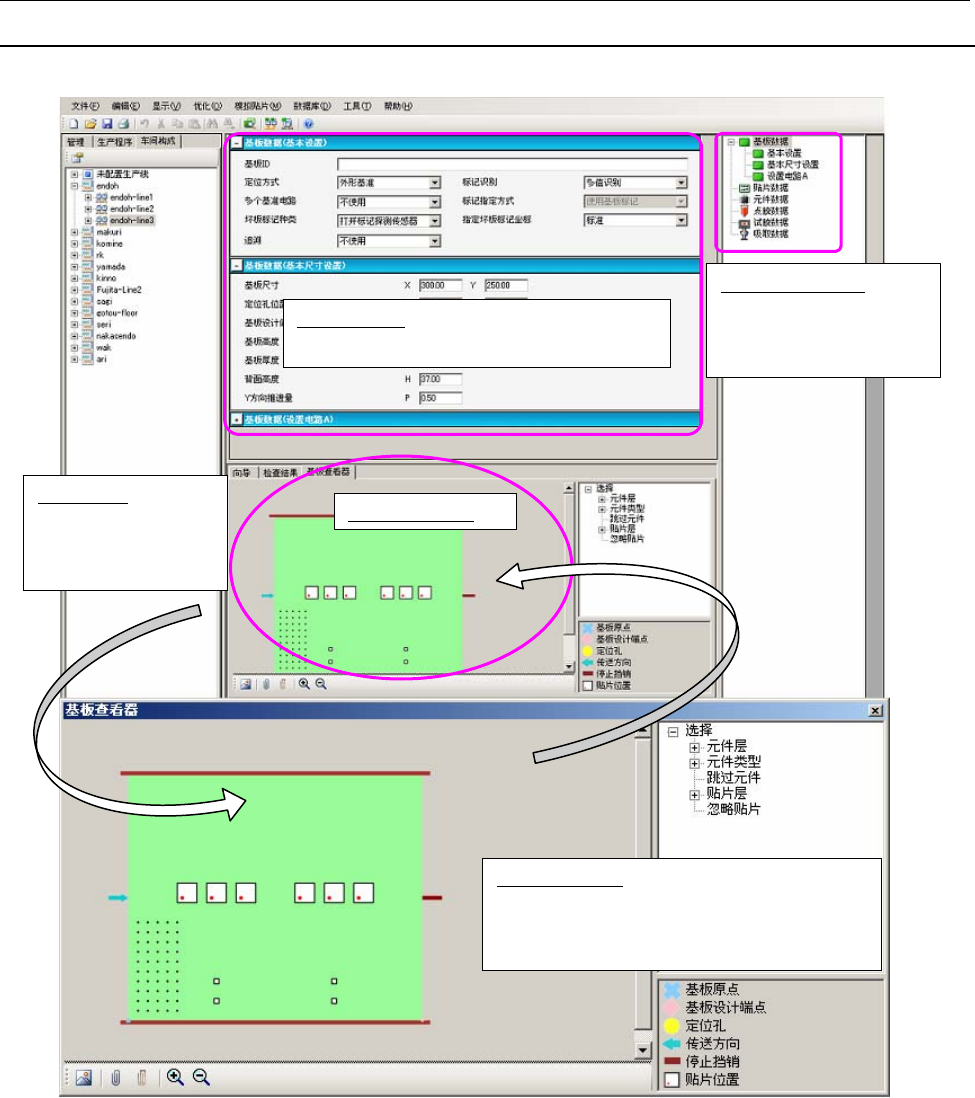

2-4-1 主画面
编辑程序的全部显示内容画面如下。
树形控件显示区域：根据
选择的各项目，在数据
输入区域里会显示所选
择的输入画面。
数据输入区域：浏览、设置基板数据、贴片数
据、元件数据、吸取数据等生产程序的项目。
查看器显示区域
复原基板查看器：
在基板查看器上单击鼠标右键，显示菜单，选
择「复原基板查看器」，会返回到编辑程序的
画面里。
基板查看器：在基板查
看器上单击鼠标右
键，显示菜单，选择
「基板查看器」。
图 2-4-1-1 主画面
向生产程序的基板查看器拖拽和释放，显示该生产程序。
