3 作业优化
3-3-20-1-4 群控选项‐群控

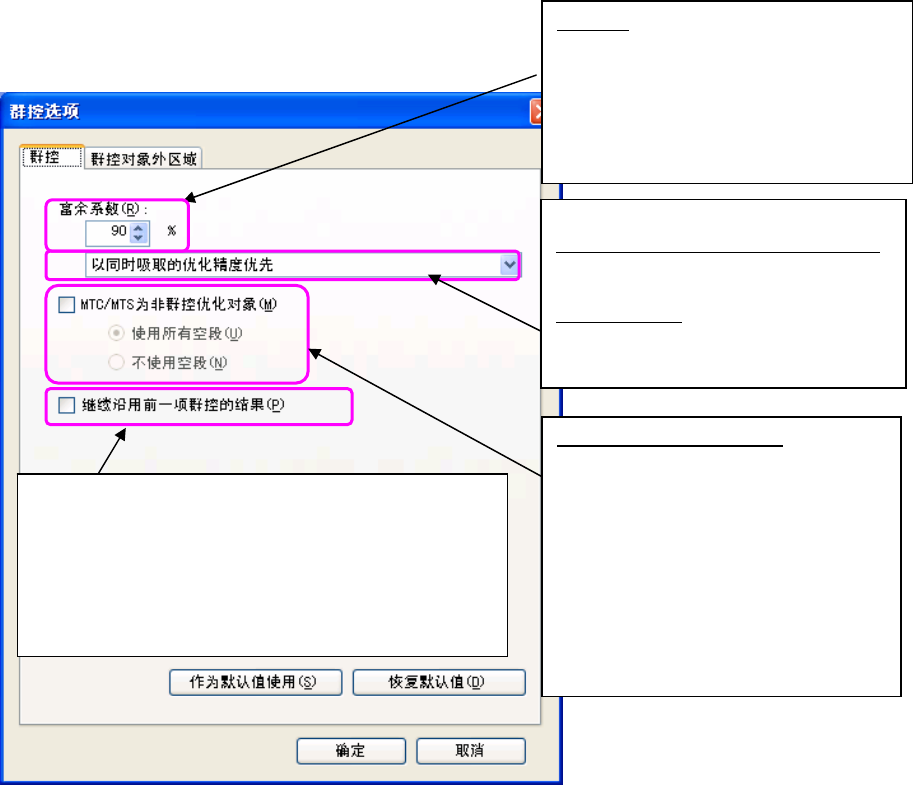

在多项优化画面里选择「群控选项」时，会显示如下画面。
图 3-3-20-9 群控选项对话框
富余系数：
在所有供料器配置区域内，只可使用设置
的比例（以位置总数为 100 时的比例）配
置供料器。
降低比例（数值）时，生产节拍会加快，
但分配给１个程控的程序会减少，因而会
增加变更供料器配置的时间。
对群控之间存在相同元件时，选择：是在各个群控内进行供
料器配置，还是如果群控之间有相同元件，则配置供料器于
同一位置。
●设置了「MTC/MTS 为非群控优化对象」并使用「继续沿
用前一项群控的结果」时，则不会考虑 MTC/MTS，仅在供
料器元件里有相同元件时，配置供料器以使供料器安装位置
位于同一位置。
选择群控优化的配置模式
以同时吸取的优化精度为优先（默认值）：
依次从贴片点数多的生产程序开始，考虑
同时吸取进行供料器配置。
以群控密度优先
：
为了高密度地配置，在群控内将各程序统
合为一个，优化供料器配置。
MTC/MTS为非群控优化对象：
对制作群控时，是制作含 MTC/MTS 的
群控，还是仅以供料器制作群控，进行
设置。
[使用所有空段](默认值)
在配置最低必要数量的 MTC/MTS 元件
后，自动按已设置的 MTC/MTS 元件贴
片点从多到少的降序，对所有空段进行
配置。
[不使用空段]
仅配置最低必要数量的 MTC/MTS元件。
3-36
IS 使用说明书_Intelli PE
3 作业优化

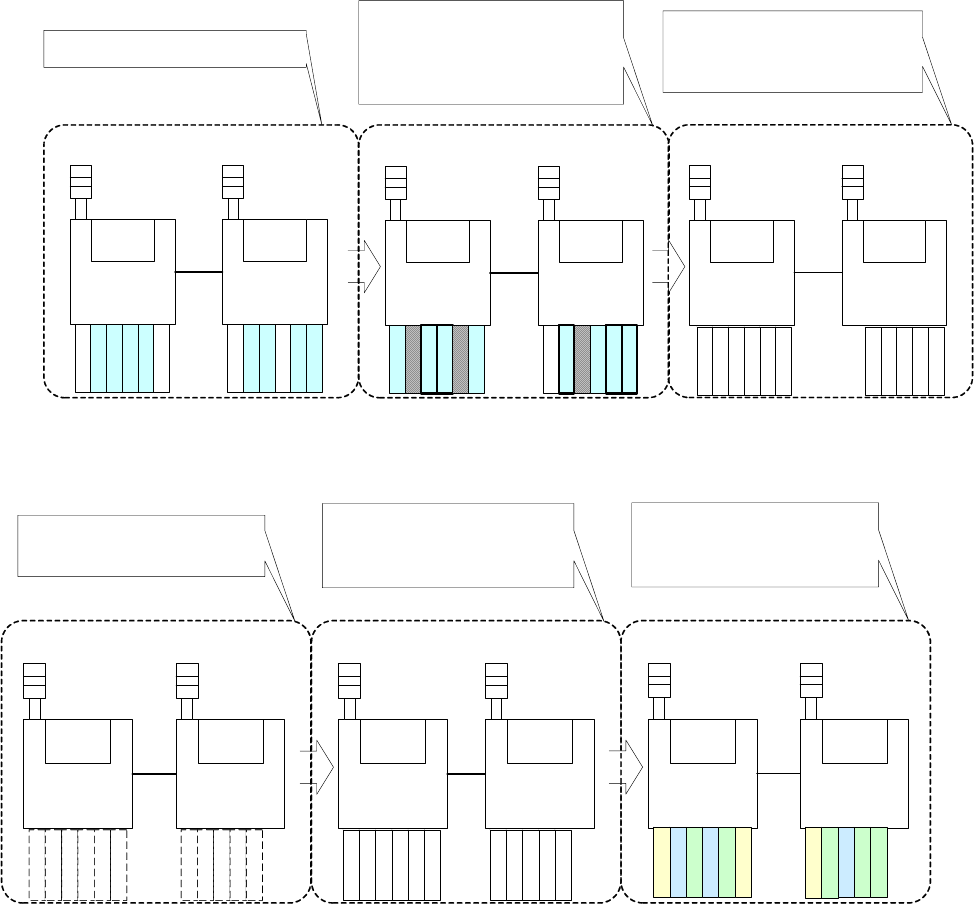

※配置模式
[同时吸取的精度优化优先]
第１生産プログラム (部品A,B,C,D,E,F) 第２生産プログラム (部品B,D,F,G,H,I)
第1生産プログラムを配置する。
マシン１ マシン２
マシン１ マシン２
A
B
B
C
G
B
B
H
D
E
F
F
D
I
F
F
第2生産プログラムを配置する。
る。
このとき、共通の部品は装着位置
を引き継ぎ、共通しない部品は干
渉しない位置に装着され
フィーダセットを形成
マシン１ マシン２
配置第 2 生产程序。
プログラム切り替え時にもフィーダ
交換が不要の単位としてクラスタ
が形成される。
切换程序时无需更换供料器
的单位，形成群控。
此时，共通的元件继承贴片
位置，非共通的的元件贴装
在不被干涉的位置。
配置第 1 生产程序
供料器安装形成
第 1 生产程序（元件 A,B,C,D,E,F）
第 2 生产程序(元件 B,D,F,G,H,I)
机器 1 机器 1 机器 2
机器 2
机器 1 机器 2
G
A
B
B
C
H
D
E
I
F
F
[群控密度优先]
全て 最 成のプログラムの荷姿を仮配置 適化しフィーダセットを形
第1、第2生産プログラムの荷
姿を仮配置する。
マシン１ マシン２ マシン１ マシン２
A
B
B
C
D
E
F
F
仮配置で各マシンに割り振られ
た荷姿をマシン内で最適化して
再配置し、クラスタを形成する。
各プログラムでの吸着搭載順決定
マシン１ マシン２
クラスタの吸着位置を各プログ
ラムに反映し、各プログラムの
吸着搭載順を決定する。
把群控的吸取位置反映到各
将暂定配置在各个机器的包
第 1、第 2 生产程序的包
装暂定配置
个程序，确定各个程序的吸
取贴片顺序。
装在机械内进行优化重新置
，形成群控。
形成优化供料器配置
全部程序的包装暂定配置
确定在各个程序的吸取贴片顺序
机器 2
机器 1
机器 2
机器 2
机器 1
机器 1
G
H
I
G
A
B
B
C
H
D
E
I
F
F
G
A
B
B
C
H
D
E
I
F
F
※ 在使用「长尺寸基板」「不间断运行」条件下，不能执行「群控密度优先」模式的优化。
3-37
IS 使用说明书_Intelli PE
3 作业优化
群控选项‐群控对象外区域

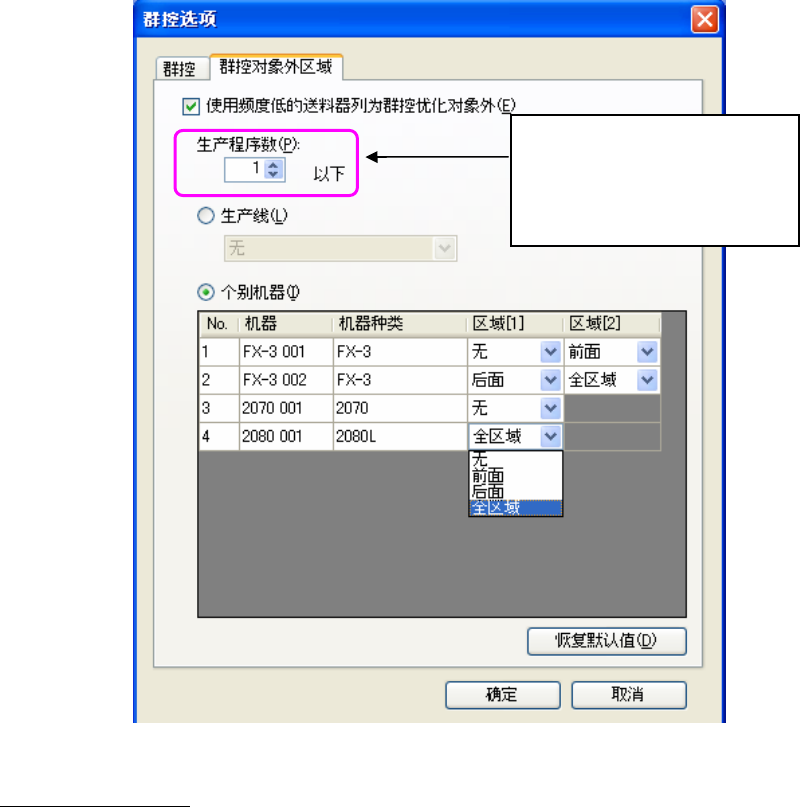

对于是以全部元件为对象制作群控，还是将已设置的生产程序数范围内使用的元件，配置到「群控优
化对象外区域」，进行设置。
勾选「使用频率低的供料器列为群控优化对象外」时，可设置群控对象外生产程序数、及「群控对象
外区域」。
「群控对象外区域」可在整体生产线或个别机器上设置。
在群控对象外区域里配置的元件
的条件，指定为所使用的生产程
序数。
<设置范围>
在 1～100 之间设置。
图 3-3-20-10 「群控对象外区域」选项
群控对象外区域设置
在整个生产线、或个别机器上设置群控优化对象以外的区域。
在个别机器设置时， FX-3 及通用机器可按存在的贴片站点数量指定区域。贴片站点为一个机型，
只能对该机器设置一个区域。
非群控优化对象元件在群控对象外区域容纳不下时，会配置到群控对象区域里。
对「区域选项」里设置为有效的区域，可适用本选项里的区域设置，自动实施优化。
例如，机器 1 在「区域选项」里设置为「仅前面」时，不论在「群控对象外区域」里进行了何种设
置，机器 1 的后侧也不会被使用。
※将多个生产程序里使用的元件配置到群控优化对象外区域里时，不会配置到同一吸取位置上。
MTC/MTS 元件排除在本选项的对象之外。
3-38
