IS 使用说明书_Intelli PE 2
编辑程序

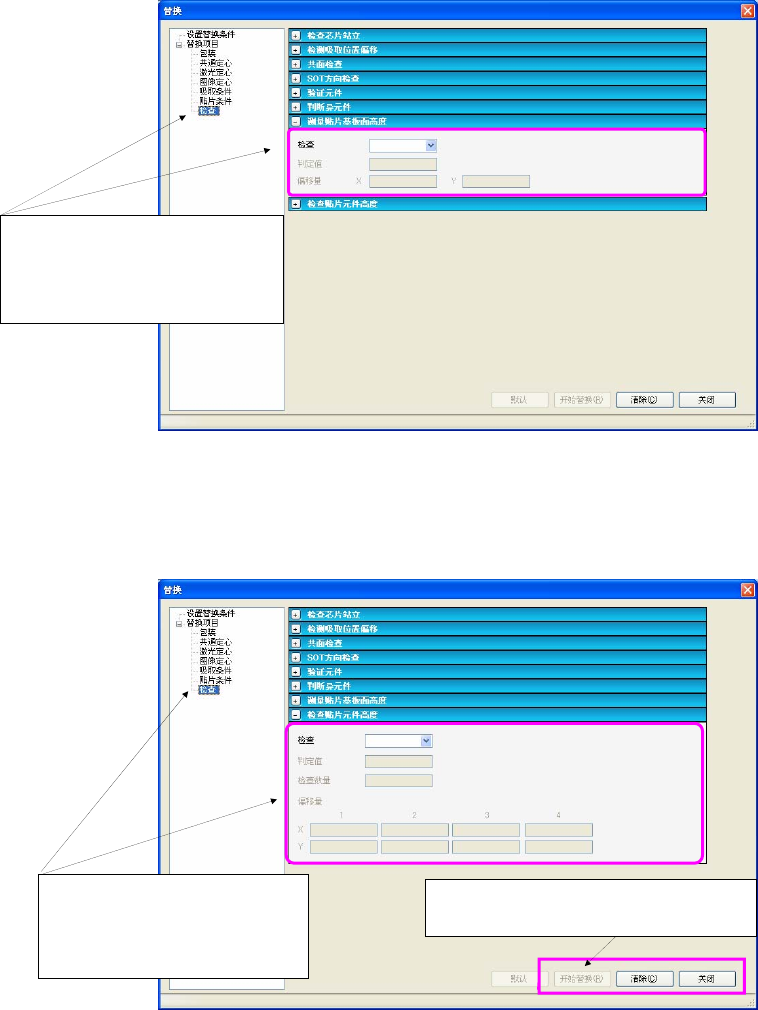

(18)替换项目（检查（测量贴片基板面高度））
在下列画面的检查（测量贴片基板面高度）项目里设置要替换的数据。
图 2-5-2-19 替换项目(检查（
测量贴片基板面高度）)画面
(19)替换项目（检查（检查贴片元件高度））
在下列画面的检查（检查贴片元件高度）项目里设置要替换的数据。
在树形控件中选择「检查」，
显示画面。
然后在右侧画面里打开
「测量贴片基板面高度」的画面。
在树形控件中选择「检查」，
显示画面。
然后在右侧画面里打开
「检查贴片元件高度」的画面。
单击「开始替换」即开始替换，
并
显
示
「
元件数据列表
显
示
」
画面
。
图 2-5-2-20 替换项目(检查（检查贴片元件高度）)画面
2-59
IS 使用说明书_Intelli PE 2
编辑程序

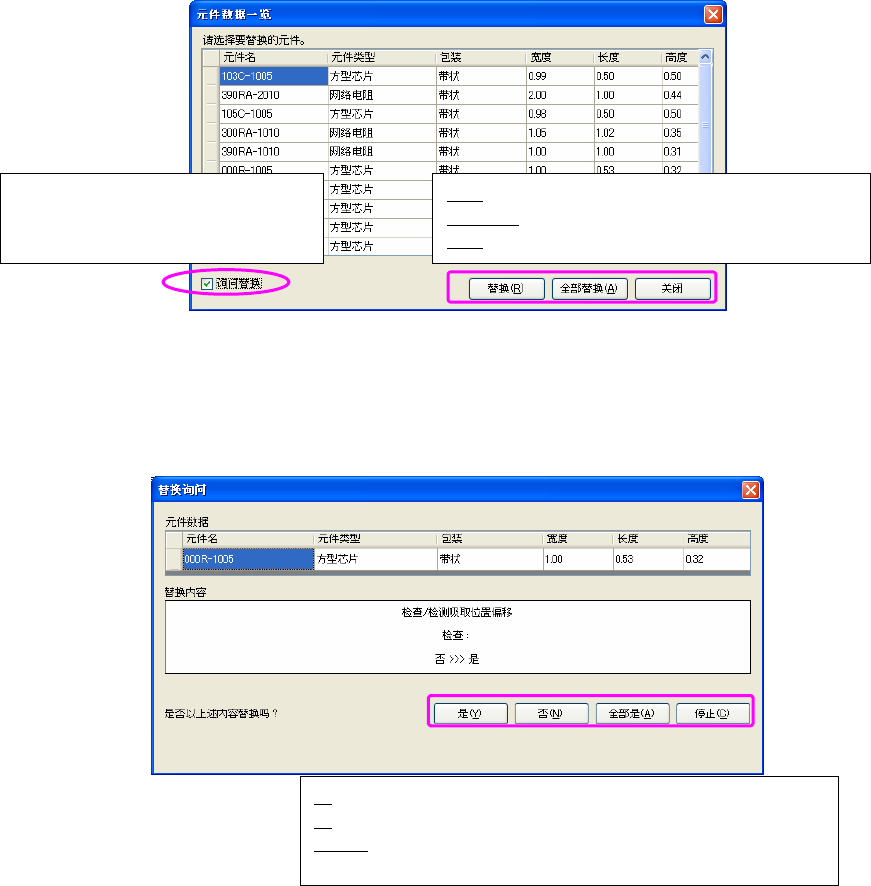

（20）元件数据列表显示画面
在替换条件设置画面，或替换项目画面中选择了「替换」时，会按照替换条件设置画面设置的
条件，列表显示筛选出来的替换对象的元件数据。
替换：开始进行当前选择行的元件数据替换。
全部替换：开始进行所显示的全部元件数据替换。
关闭
：中止替换。
单击「替换」或「全部替换」按钮后，
会显示「替换询问」画面，询问是否
要进行替换。
图 2-5-2-21 元件数据列表显示画面
（21）替换询问画面
在（20）中勾选「询问替换」选项时，会进行替换项目询问。
是：替换当前显示的元件数据的替换内容。
否
：跳过显示的元件数据后，显示下一个替换内容。
全部是：对显示的元件数据的替换内容之后的询问，全部以「是」
进行替换（仅限显示的元件全部替换）。
图 2-5-2-22 替换询问画面
2-60
IS 使用说明书_Intelli PE 2
编辑程序

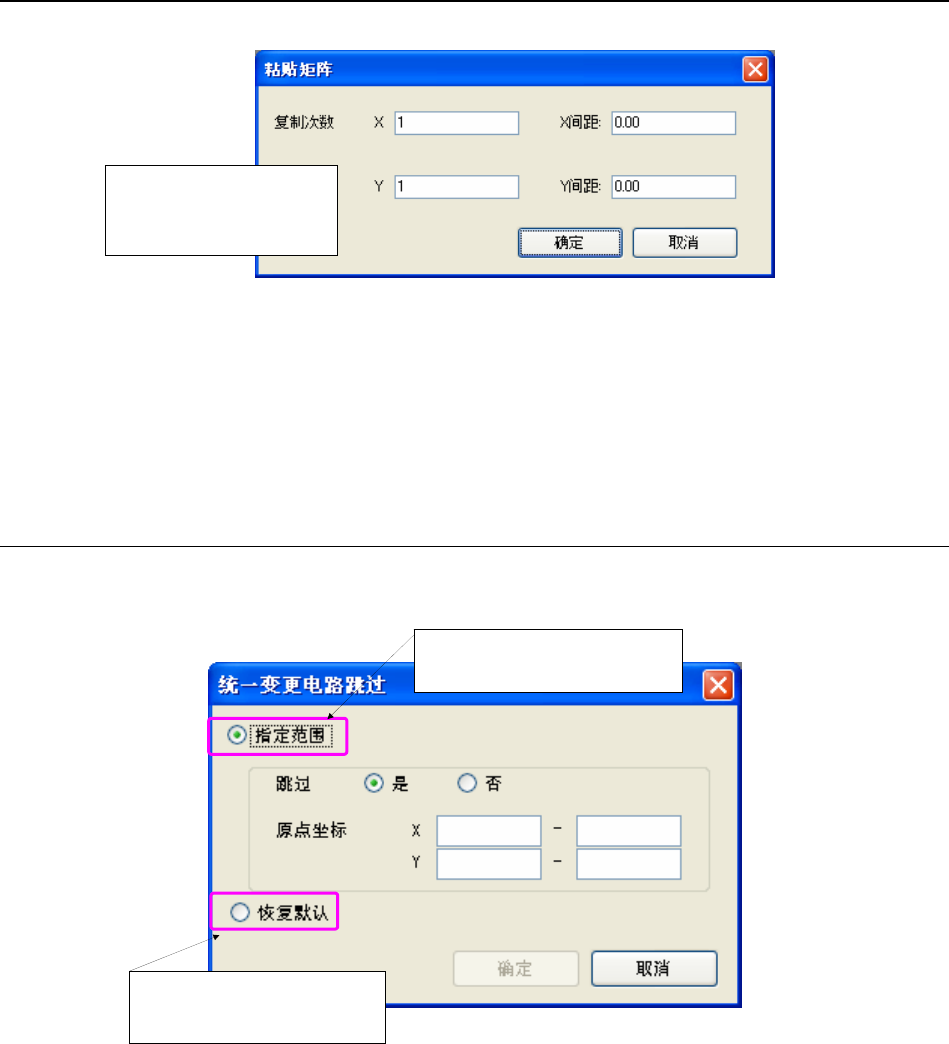

2-5-2-2 粘贴矩阵 <仅限贴片数据>
将保存在剪贴板里的数据插入到光标位置。
按照 X、Y 的复制次数，
一边累加各自的间距，
一边按矩阵状复制。
图 2-5-2-23 粘贴矩阵画面
※以下的情况不能进行展开粘贴。
①贴片数据数超过 30,000 个时，会显示提示并中止展开复制。
②贴片数据超出电路时。
这时会显示提示，通过选择「确定」按钮执行展开粘贴。
2-5-2-3 统一变更电路跳过
可在基板数据上指定贴片电路，设置统一跳过。
此项功能仅可在「基板数据」‐「电路配置 A」画面上选择。
将指定的所有电路的跳过恢
复为默认（「否」）。
对电路原点在指定范围内的电
路，可以指定变更跳过。
图2-5-2-24 统一变更电路跳过画面
2-61
