IS 使用说明书 _Intelli PE 2 编辑程序 生产线里未配备点胶机时： 全部的针以文本显示色显示，可以选择全部的针。 点胶数据显示色所代表的各状态如下。 粉红色：与元件数据尚未链接的点胶数据 黄色：未完成的点胶数据 图 2-3-10-5 点胶数据列表 - 显示颜色 2-37
IS 使用说明书_Intelli PE 2
编辑程序
2-3-10-2 点胶数据
当选择的生产线里有点胶剂点胶专用机时，要在点胶数据中输入要点胶的点的信息。
｡
※如果没有点胶机，就不需要设置

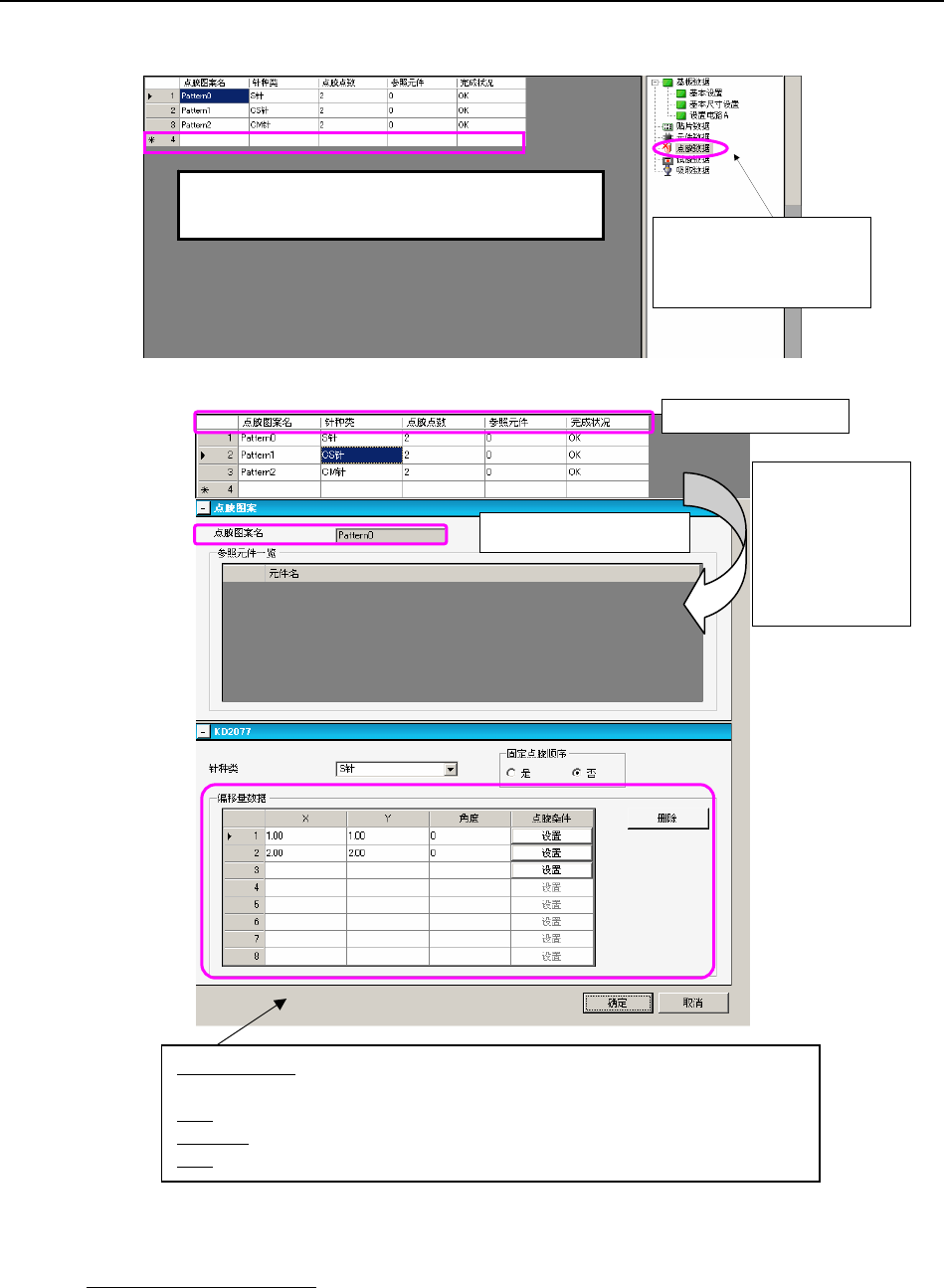

图 2-3-10-3 点胶数据画面
图 2-3-10-4 点胶数据表格画面
在树形控件里选择「点胶
数据」，会显示如下点胶
数据列表。
要新建时，在单元格的空栏里输入即可。
点胶数
据列
表
双击上面的「点
胶数据列表」的
任意一行，会显
示「点胶数据表
格画面」。
仅能显示。不能编辑。
偏移量（X,Y）：对贴片时的元件角度为 0 度时，从元件贴片坐标到点胶点之间
的偏移量进行设置。
角度：设置点胶时元件角度与针所形成的角度。
点胶条件：点击「设置」会显示「点胶条件」设置对话框。
删除：删除指定的点胶点的偏移量数据。
※按照选择的生产线的状态，针的种类组合框下拉列表会有如下显示。
生产线里配备有点胶机时
：
车间作业设置中设置的针以文本显示色显示。 在
在车间作业设置中未设置的针以浅色显示，针无法选择。
2-36
IS 使用说明书_Intelli PE 2
编辑程序
生产线里未配备点胶机时：
全部的针以文本显示色显示，可以选择全部的针。

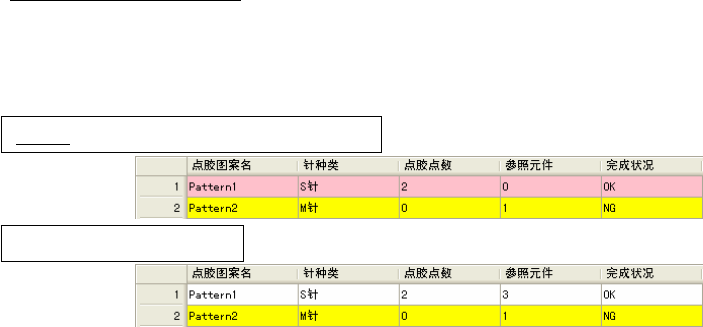

点胶数据显示色所代表的各状态如下。
粉红色：与元件数据尚未链接的点胶数据
黄色：未完成的点胶数据
图 2-3-10-5 点胶数据列表-显示颜色
2-37
IS 使用说明书_Intelli PE 2
编辑程序
2-3-10-3 点胶条件

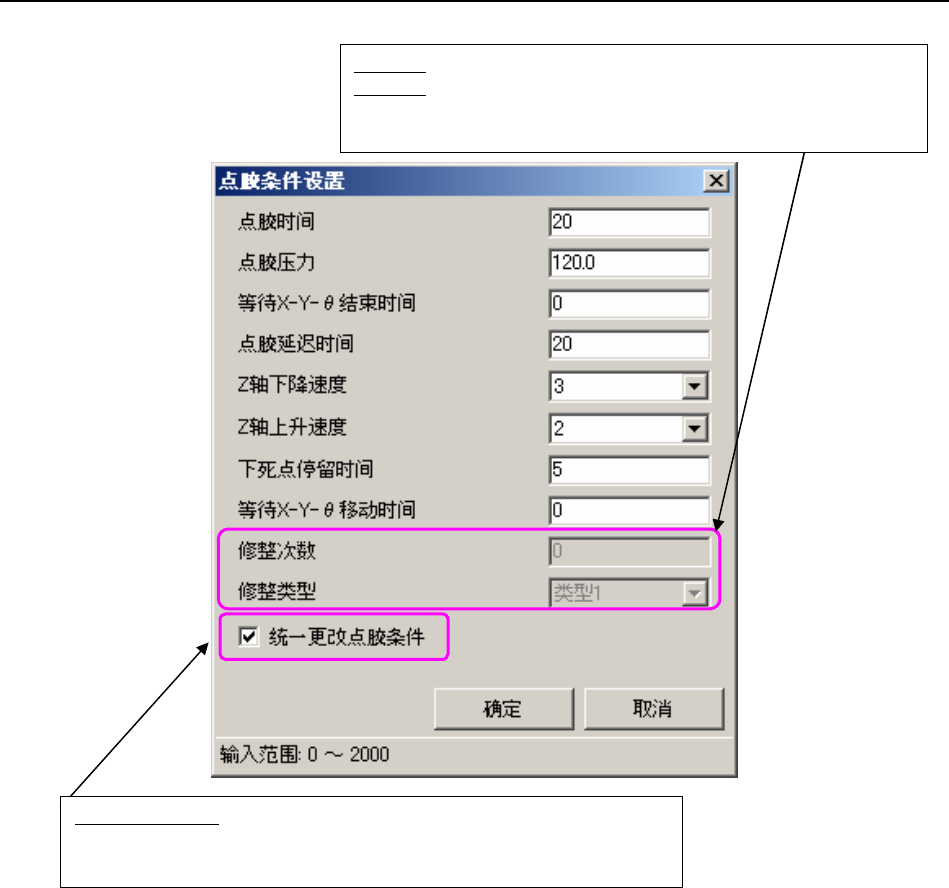

点击点胶数据表格画面的「设置」，对各点胶点进行条件设置。
统一更改点胶条件：
对于点胶数据内针的种类相同、点胶时间相同的全部点胶点，点胶条件是
否统一变更进行设置。按「确定」按钮设置即生效。
修整次数：显示为了修正的Z轴上下动作的次数（0～9 次）。
修整类型：显示修正类型（修正动作的时间）（「类型 1」～「类型 3」）。
※上述项目均为仅限显示。显示车间作业设置中的设置值。
※其他设置值的默认值为车间作业中的设置值。
图 2-3-10-6 点胶条件画面
※1 变更了点胶压力时
点胶数据内相同针种类的全部点胶点-点胶条件-点胶压力，将被变更。
这个变更与「统一更改点胶条件」的设置无关。
※2 有关车间作业的默认设置值
当选择的生产线里配备有点胶机，在车间作业设置中设置的针被选择时，车间作业设置的设置
值会变为有效。
当生产线里未配备点胶机时，会直接使用编辑程序中的初始设置值。
