IS 使用说明书_Intelli PE 2
编辑程序
(7)替换项目（图像定心(2070-80)）
对图像定心项目替换数据，以有代表性的 2070-80 为例说明如下。
然后在右侧画面里打开
2070-80 的画面。
在树形控件中
选择「图像定心」，
显示画面。
图 2-5-2-8 替换项目(图像定心（2070-80）)画面
表 2-5-2-2 替换项目(图像定心（2070-80）)画面项目
项目 内容
使用/未使用 使用/未使用 在组合框里设置使用/未使用。
从「使用（仅使用数据对象）」
「使用（仅不使用数据对象）」
「使用（全部对象）」「不使用」中选择。
吸嘴号 吸嘴号 在组合框里设置吸嘴编号。
喷射泵 设置元件吸取真空压的喷射泵。
元件吸取真空压
真空泵 设置元件吸取真空压的真空泵。
XY 速度 在组合框里设置 XY 速度（※）。
吸取 Z 轴下降 在组合框里设置吸取 Z 轴下降速度（※）。
吸取 Z 轴上升 在组合框里设置吸取 Z 轴上升速度（※）。
贴片 Z 轴下降 在组合框里设置贴片 Z 轴下降速度（※）。
贴片 Z 轴上升 在组合框里设置贴片 Z 轴上升速度（※）。
θ
速度 在组合框里设置
θ
速度（※）。
速度
默认按钮 将各速度恢复为默认值。
※当吸取条件、贴片条件的控制方式、推进量被变更时，不能进行吸嘴编号、速度的替换项目设置
（CX-1 仅为「吸嘴编号」设置）。
2-53
IS 使用说明书_Intelli PE 2
编辑程序
(8)替换项目（吸取条件（吸取条件共通设置））
在下列画面中的吸取条件（吸取条件共通设置）项目里设置要替换的数据。
在树形控件中选择
「吸取条件」，
显示画面。
图 2-5-2-9 替换项目(吸取条件（吸取条件共通设置）)画面
(9)替换项目（吸取条件(2070-80)）
对吸取条件项目替换数据，以有代表性的 2070-80 为例说明如下。
在树形控件中选择「吸
取条件」，显示画面。
然后在右侧画面里打开
2070-80 的画面。
图 2-5-2-10 替换项目(吸取条件（2070-80）)画面
2-54
IS 使用说明书_Intelli PE 2
编辑程序

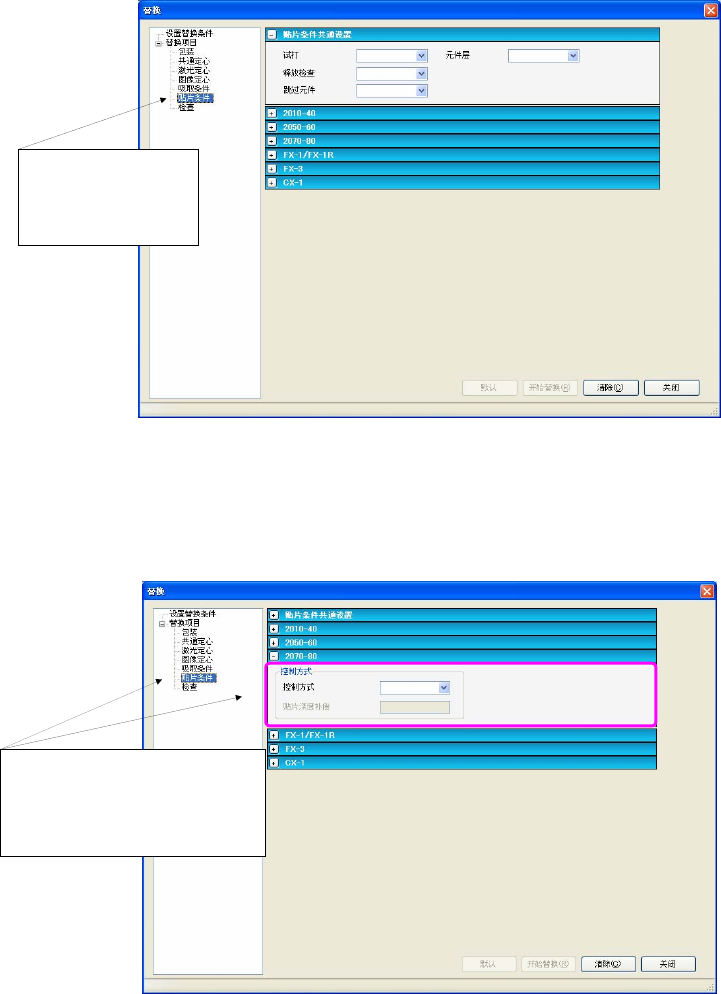

(10)替换项目（贴片条件（贴片条件共通设置））
在下列画面的贴片条件（贴片条件共通设置）项目里设置要替换的数据。
在树形控件中选择
「贴片条件」，
显示画面。
图 2-5-2-11 替换项目(贴片条件（贴片条件共通设置）)画面
(11)替换项目（贴片条件(2010-40/2050-60/2070-80)）
对贴片条件项目替换数据，以有代表性的 2070-80 为例说明如下。
在树形控件中选择「贴片条
件」，显示画面。
然后在右侧画面里打开
2070-80 的画面。
图 2-5-2-12 替换项目(贴片条件（2070-80）)画面
