IS_Intelli_PE_Instruction_Manual_Rev07_C.pdf - 第70页
IS 使用说明书 _Intelli PE 2 编辑程序 2-5-4 「优化」菜单项目说明 图 2-5-4-1 「优化」菜单 2-5-4-1 变更生产线 变更要执行优化的生产线。变更生产线画面如下。 变更前 变更后 图 2-5-4-2 生产线变更画面 2-64
IS 使用说明书_Intelli PE 2
编辑程序
2-5-3 「显示」菜单项目说明
图 2-5-3-1 「显示」菜单
2-5-3-1 状态显示
最后显示指定的反馈选项及优化后的结果。
优化：显示在数据更新后是否执行过优化。
元件贴片机节拍差：显示预期节拍的最大值与最小值的时间差。
图 2-5-3-2 状态显示画面
※有关「向导」「检查结果」「基板查看器」的说明请参见「2-4-1 主画面
」。
2-63
IS 使用说明书_Intelli PE 2
编辑程序
2-5-4 「优化」菜单项目说明

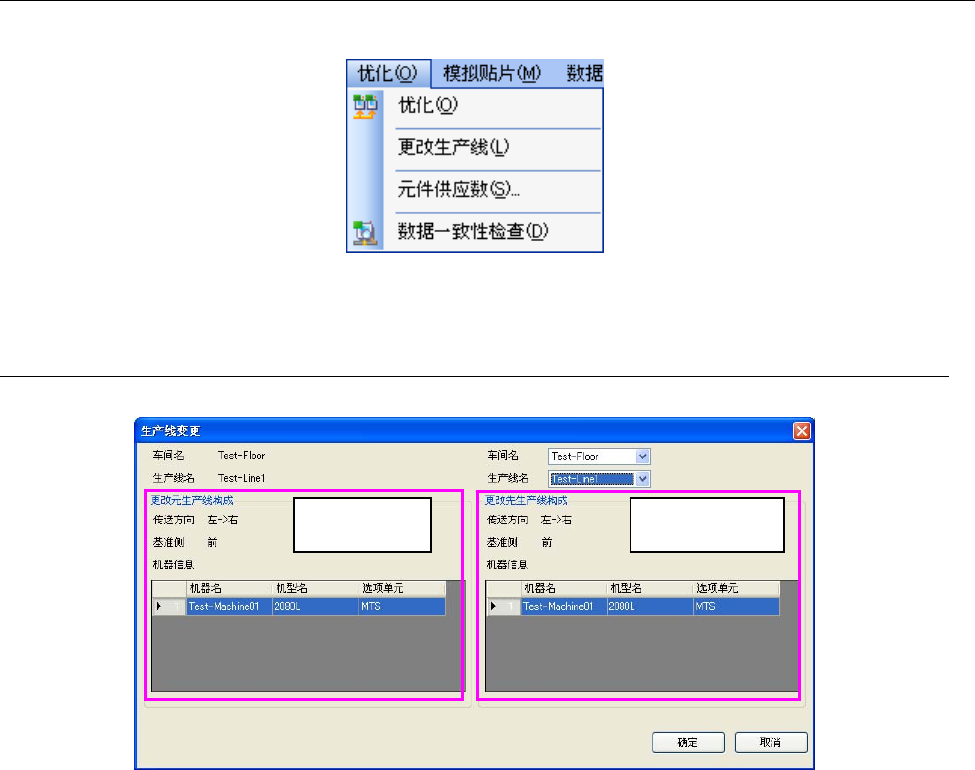

图 2-5-4-1 「优化」菜单
2-5-4-1 变更生产线
变更要执行优化的生产线。变更生产线画面如下。
变更前 变更后
图 2-5-4-2 生产线变更画面
2-64
IS 使用说明书_Intelli PE 2
编辑程序
2-5-4-2 元件供应数
设置在机器中要使用的供料器的个数。
按上述画面的「更改供应数」按钮变更供给数，按「初始化供应数」按钮进行供给数的初始化
（参见下列画面）。
手动： 可以指定供料器个数。
自动： 根据「初始化供应数」的指定。
未使用
： 不使用机械/电动供料器。
自动：可以指定供料器的上限个数。
作为默认值使用：
把在上限里输入的值作为上限数的默认值。
最小供应数：
全部元件供应数，初始值设置为每种元件的吸取数据数的
总数，或最小值。最小供給数的设置，机械、电动可各自
设置。按指定的驱动方式不能使用的包装，会自动设置为
“不使用”。
供应数： 显示通过优化来配置的供料器个数。如无吸取数据则为空白显示。
（优化）： 如果是自动分配供料器数则为自动，此外还根据指定条件显示手动、未使用。
机械/电动
： 作为附带条件分别与供应数/（优化）的项目相对应。
图 2-5-4-3 「元件供应数」「更改供应数」「初始化供应数」画面
2-65
