IS 使用说明书_Intelli PE 2
编辑程序
2-3-3-2 基本设置画面
制作元件的种类、包装、尺寸、定心方式等基本数据。
双击前述的「贴片数据列表」「元件数据列表」的指定行时会显示此画面。
确定：使变更的数据有效。
根据选择方形芯片，会显示方形芯片
的位图。
最多可以输入 127个半角字符。
图 2-3-3-4 基本设置画面
2-3-3-3 元件数据的包装（带状）画面
在基本设置的包装中选择带状，并选择了树形控件的「元件数据」-「包装」时会显示此画面。
单击时关闭输入画面。
※以后的画面也同样
针对供给方向指定元件的封装角度。
通过单选项选择，或者在编辑框里输入角度。
※以后的画面也同样
逐个元件地设置电动供料器的料带传送速度。如设置为不
使用，则执行电动供料器中定义的进给速度。
※ 为仅在使用电动供料器时生效的设置
图 2-3-3-5 包装(带状)画面
2-14
IS 使用说明书_Intelli PE 2
编辑程序
2-3-3-4 包装（带状/管状/托盘/散装共通）的元件废弃
用于设置元件废弃场所的画面。
图 2-3-3-6 包装(带状)废弃元件画面
※ 属于通用供应装置（利用供应装置模型向导建立的供应装置）时
元件废弃是指定生产时的元件废弃方法，由于在优化、模拟中不使用，故不能设置。
2-3-3-5 元件数据的包装（管状）画面
在基本设置的包装中选择管状，并选择树形控件的「元件数据」-「包装」。
根据上面选择的「类型」选择。
从元件吸取后到可吸取下一个元件的等待时间，按照各类型的
默认等待时间的百分比形式进行设置。
图 2-3-3-7 包装(管状)画面
2-15
IS 使用说明书_Intelli PE 2
编辑程序
2-3-3-6 元件数据的包装（托盘）画面
在基本设置的包装中选择托盘，并选择树形控件的「元件数据」-「包装」。

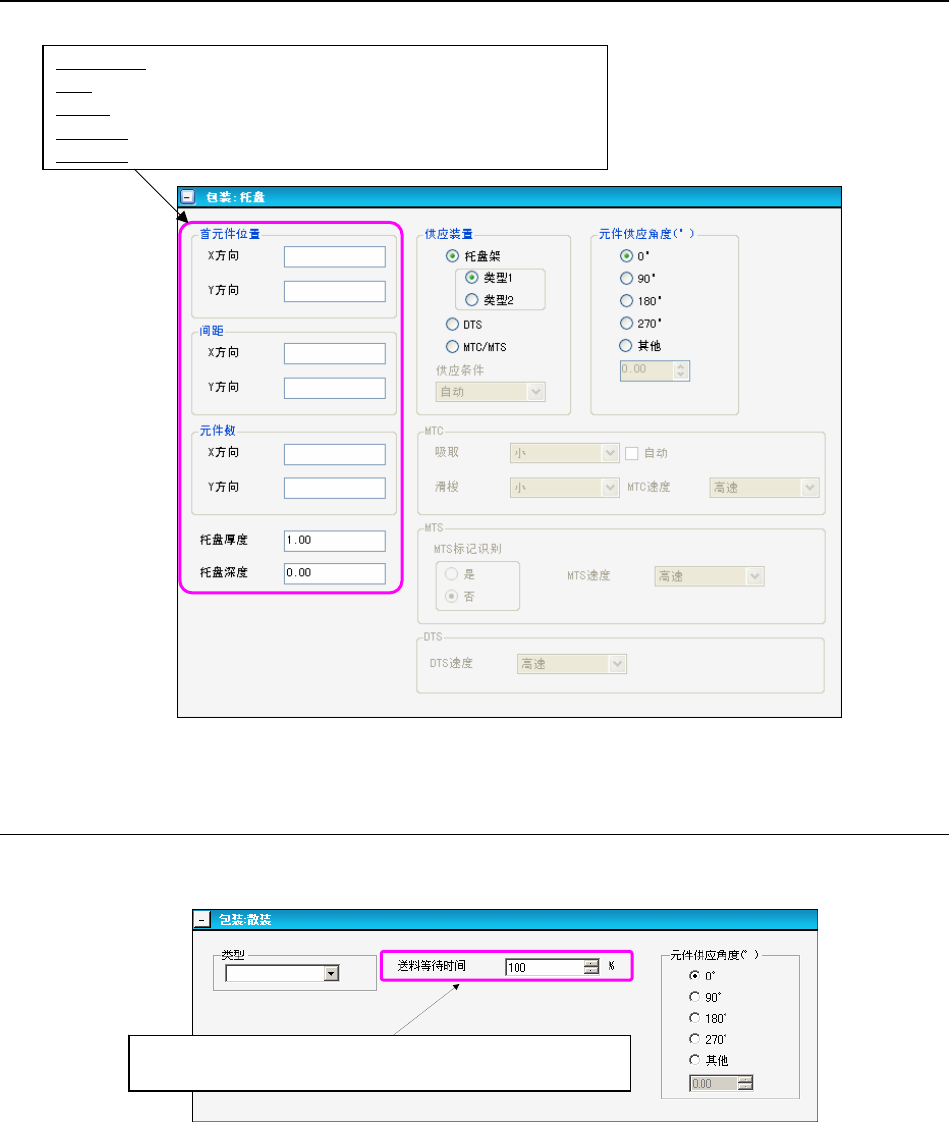

图 2-3-3-8 包装(托盘)画面
2-3-3-7 元件数据的包装（散装）画面
在基本设置的包装中选择散装，并选择树形控件的「元件数据」-「包装」。
首元件位置：按距离托盘外形的距离输入元件的中心位置（X，Y）。
间距：输入元件间的间距X,Y。
元件数：按照在XY方向的第几列进行输入。
托盘厚度：以mm为单位输入（元件高度为基准）。
托盘深度
：输入托盘的深度
对元件吸取后至可吸取下一个元件的等待时间，按照与各类
型的默认等待时间的百分比形式进行指定。
图 2-3-3-9 包装(散装)画面
