IS 使用说明书_Intelli PE 2
编辑程序
2-3-4 激光定心共通设置画面
在基本设置画面的定心方式里勾选激光，并选择「元件数据」-「激光定心」。
针对左右非对象元件输入贴片
时的偏移量。

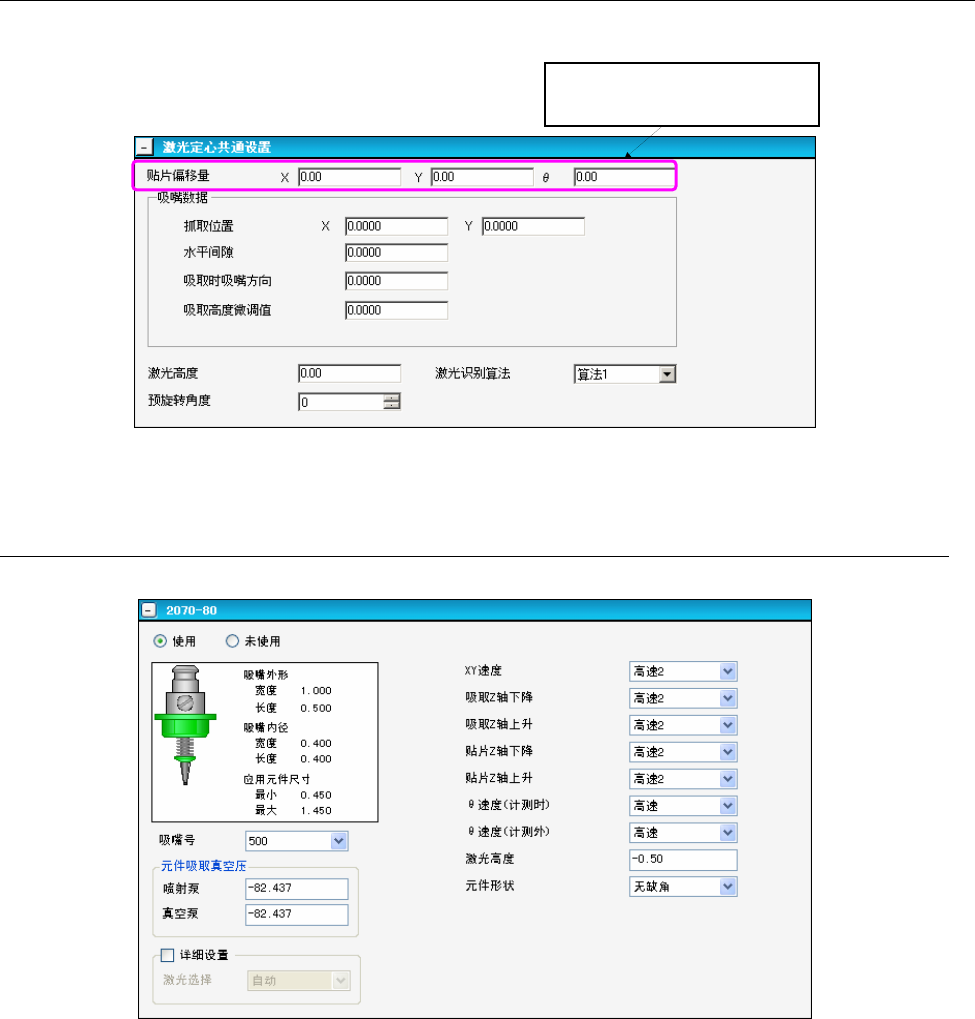

图 2-3-4-1 激光定心共通设置画面
2-3-4-1 激光定心
在这里以 KE2070-80 的激光定心画面为代表示例。
图 2-3-4-2 激光定心（2070-80）画面示例
2-17
IS 使用说明书_Intelli PE 2
编辑程序
激光定心画面的项目如下所示。
表 2-3-4-1-1 激光定心（2070-80）画面项目
项目 内容
使用/未使用 选择是否使用激光定心信息。
默认值为「使用」。
吸嘴号 从组合框的下拉列表里选择吸取时的吸嘴号。
在下拉列表里显示在车间作业设置的设备设置中设置的吸嘴编号。
默认值根据元件种类和外形尺寸来决定。
元件吸取真空压
喷射泵
输入吸取时的真空压。
默认值根据元件种类和外形尺寸来决定。
元件吸取真空压
真空泵
输入吸取时的真空压。
默认值根据元件种类和外形尺寸来决定。
XY 速度 在组合框中选择元件吸取后向贴片位置移动的 XY 轴的加速度。
默认值根据元件种类和外形尺寸来决定。
吸取 Z 轴下降/上升 在组合框中选择吸取的 Z 轴下降以及上升时的加速度。
默认值根据元件种类和外形尺寸来决定。
贴片 Z 轴下降/上升 在组合框中选择贴片的 Z 轴下降以及上升时的加速度。
默认值根据元件种类和外形尺寸来决定。
θ
速度(计测时) 在组合框中选择激光识别时的
θ
轴加速度。
默认值根据元件种类和外形尺寸来决定。
θ
速度(计测外) 在组合框中选择激光识别以外时的
θ
轴加速度。
默认值根据元件种类和外形尺寸来决定。
激光高度 输入从元件表面到激光面为止的偏移量。
输入范围是 -25.00～10.00mm
默认值根据元件种类和元件高度来决定。
元件形状 在组合框中选择在激光识别中要使用的元件的形状。
从「不设置」「无缺角」「有缺角」「PLCC」「圆筒」「灵活」「灵活 2」「灵
活 3」中选择。
详细设置
通过组合框选择进行激光定心的 Head。
从「自动」、「LNC60」、「FMLA」中选择。
2-18
IS 使用说明书_Intelli PE 2
编辑程序
2-3-5 图像定心共通设置画面
在基本设置画面的定心方式里勾选图像，并选择「元件数据」-「图像定心」。

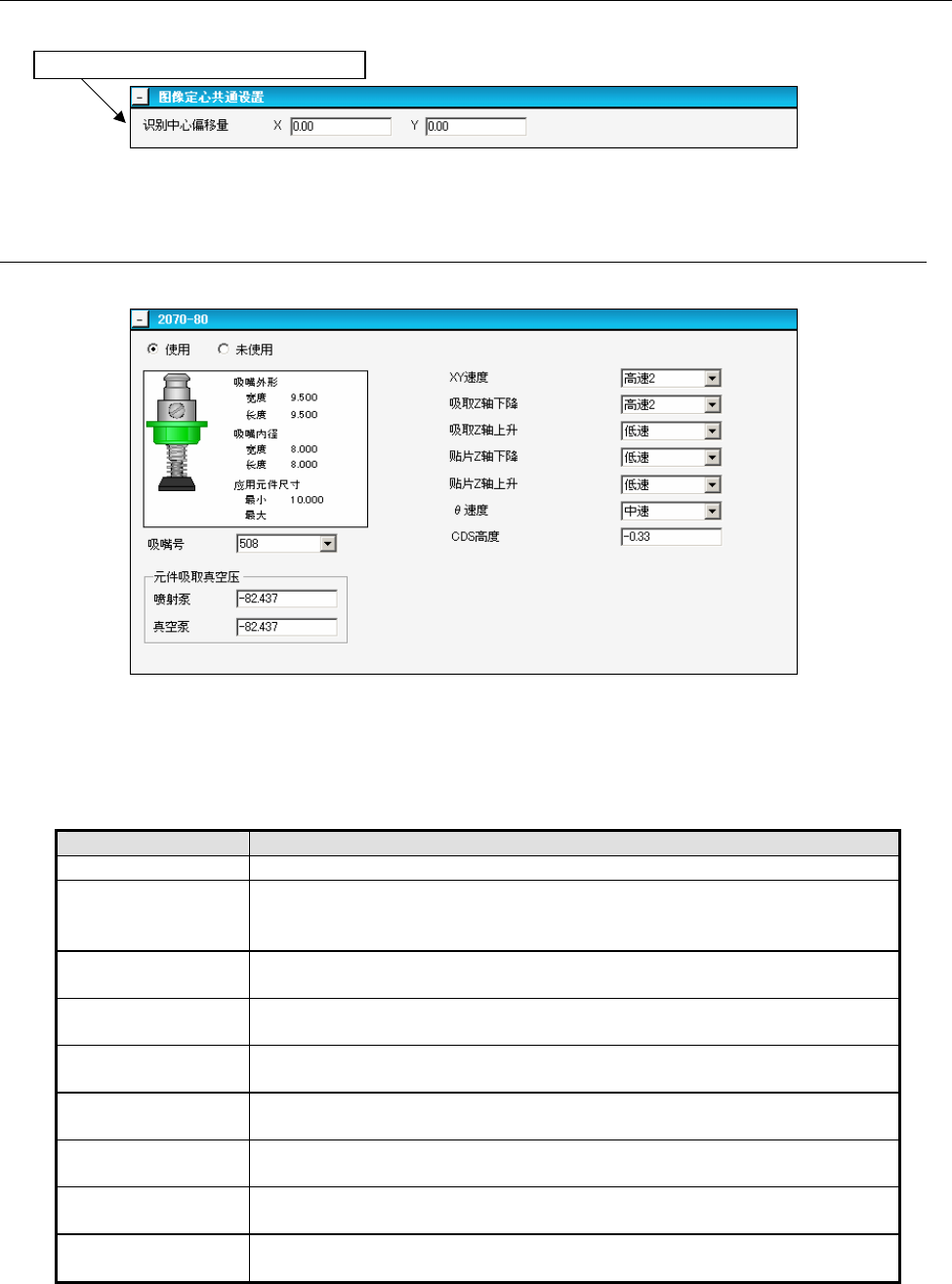

图 2-3-5-1 图像定心共通设置画面
2-3-5-1 图像定心
在这里以 KE2070-80 的图像定心画面为代表示例。
图 2-3-5-2 图像定心（2070-80）画面示例
图像定心画面的项目如下所示。
表 2-3-5-1-1 图像定心（2070-80）画面项目
项目 内容
使用/未使用 选择是否使用图像定心信息。
吸嘴号 从组合框的下拉列表里选择吸取时的吸嘴号。
在下拉列表里显示在车间作业设置的设备设置中所设置的吸嘴编号。
默认值根据元件种类和外形尺寸来决定。
元件吸取真空压
喷射泵
输入吸取时的真空压。
默认值根据元件种类和外形尺寸来决定。
元件吸取真空压
真空泵
输入吸取时的真空压。
默认值根据元件种类和外形尺寸来决定。
XY 速度 在组合框中选择取得图像后向校正贴片位置移动的 XY 的加速度。
默认值根据元件种类和外形尺寸来决定。
吸取 Z 轴下降/上升 在组合框中选择吸取的 Z 轴下降以及上升时的加速度。
默认值根据元件种类和外形尺寸来决定。
贴片 Z 轴下降/上升 在组合框中选择贴片的 Z 轴下降以及上升时的加速度。
默认值根据元件种类和外形尺寸来决定。
θ
速度 在组合框中选择
θ
旋转速度。
默认值根据元件种类和外形尺寸来决定。
CDS 高度
使用 IC Head 时，对用于判断有无元件的 CDS（元件检测传感器）高度进行设置。
默认值： -(元件高度 x1/3)mm
输入图像识别时距离元件中心的偏移量。
2-19
