IS 使用说明书_Intelli PE
3 作业优化
群控选项‐群控对象外区域
对于是以全部元件为对象制作群控，还是将已设置的生产程序数范围内使用的元件，配置到「群控优
化对象外区域」，进行设置。
勾选「使用频率低的供料器列为群控优化对象外」时，可设置群控对象外生产程序数、及「群控对象
外区域」。
「群控对象外区域」可在整体生产线或个别机器上设置。
在群控对象外区域里配置的元件
的条件，指定为所使用的生产程
序数。
<设置范围>
在 1～100 之间设置。
图 3-3-20-10 「群控对象外区域」选项
群控对象外区域设置
在整个生产线、或个别机器上设置群控优化对象以外的区域。
在个别机器设置时， FX-3 及通用机器可按存在的贴片站点数量指定区域。贴片站点为一个机型，
只能对该机器设置一个区域。
非群控优化对象元件在群控对象外区域容纳不下时，会配置到群控对象区域里。
对「区域选项」里设置为有效的区域，可适用本选项里的区域设置，自动实施优化。
例如，机器 1 在「区域选项」里设置为「仅前面」时，不论在「群控对象外区域」里进行了何种设
置，机器 1 的后侧也不会被使用。
※将多个生产程序里使用的元件配置到群控优化对象外区域里时，不会配置到同一吸取位置上。
MTC/MTS 元件排除在本选项的对象之外。
3-38
IS 使用说明书_Intelli PE
3 作业优化
以下是群控对象外区域的供料器配置示例。
「生産プログラム数」を１以下に設定
プログラム１
A B C D E
プログラム２
A B C
プログラム３
A B
した場合で、
した場合ステーション２のフロントを対象外エリアに指定
“生产程序数”设置为 1 以下，
将站点 2 的前侧设置为对象外区域时
程序 2
程序 3
程序 1
0
1
2
3
4
5
ABCDE
F G H I J
FGHI J
ステーション
１
ス
２
テーション
F GA
B C
プログラム２
クラスタ対象外エリア
フロントフロント
リア リア
ス
１
テーション ステーション
２
I JA
B C
プログラム３
フロントフロント
リア リア
H
ステーション
１
ステーション
２
D EA
B C
プログラム１
程序 1
リア リア
后
后
各元件在程序内的使用数
站点 2
站点 1
由于使用频率在 1 以下，这些元件被
フロントフロント
前
前
前
配置到群控对象外区域
程序 2
后
后
群控对象外区域
站点 2
站点 1

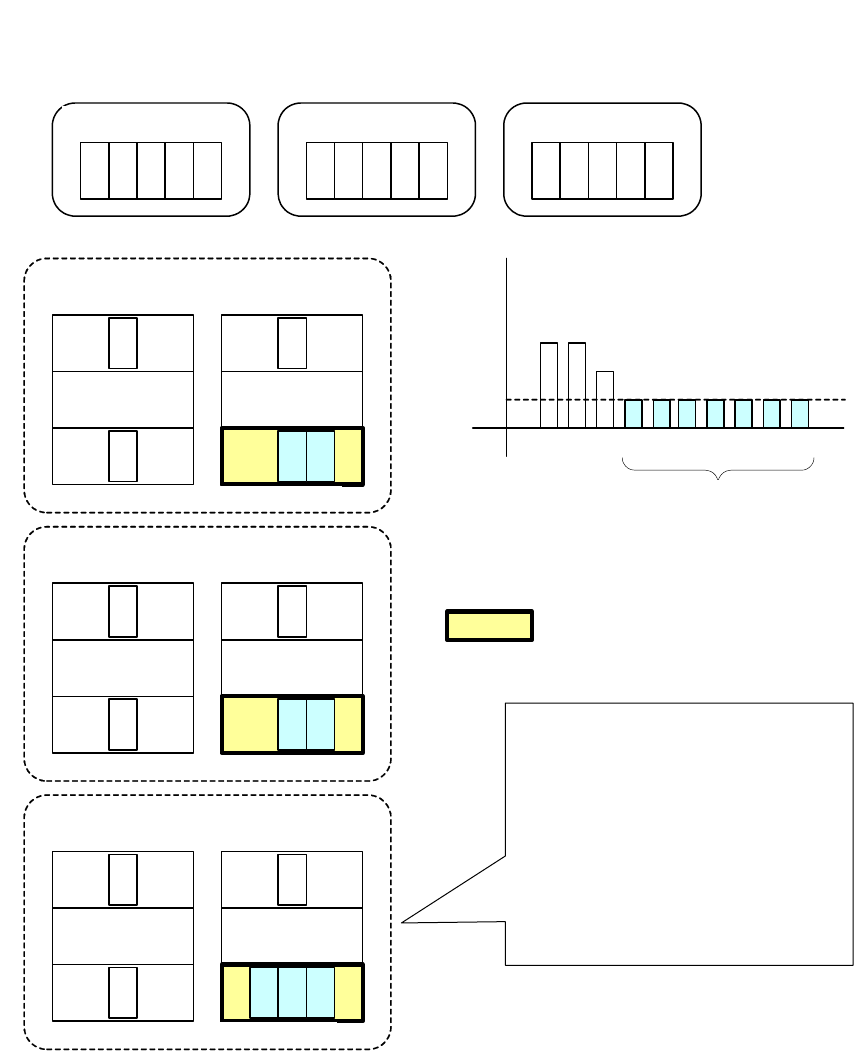

图 3-3-20-11 群控对象外区域概要
在群控对象外区域的站点 2 的前侧配
置 D,E,F,G,H,I，不考虑程序之间的供
料器配置共通化。
关于其他群控对象区域，则考虑了在程
序 1～3 之间供料器配置的共通化（制
作了群控）。
前
前
程序 3
后
后
站点 1
站点 2
前 前
3-39
IS 使用说明书_Intelli PE
3 作业优化
3-3-20-1-5 交替切换供料器配置区域
在各预约的程序里供料器按前→后→前→后→…；MTC/MTS 按主→从→主→从→…进行交替分配。
由于供料器设置时间可与其他程序的生产时间重叠，虽然可缩短程序切换的时间，但贴片节拍会下
降。

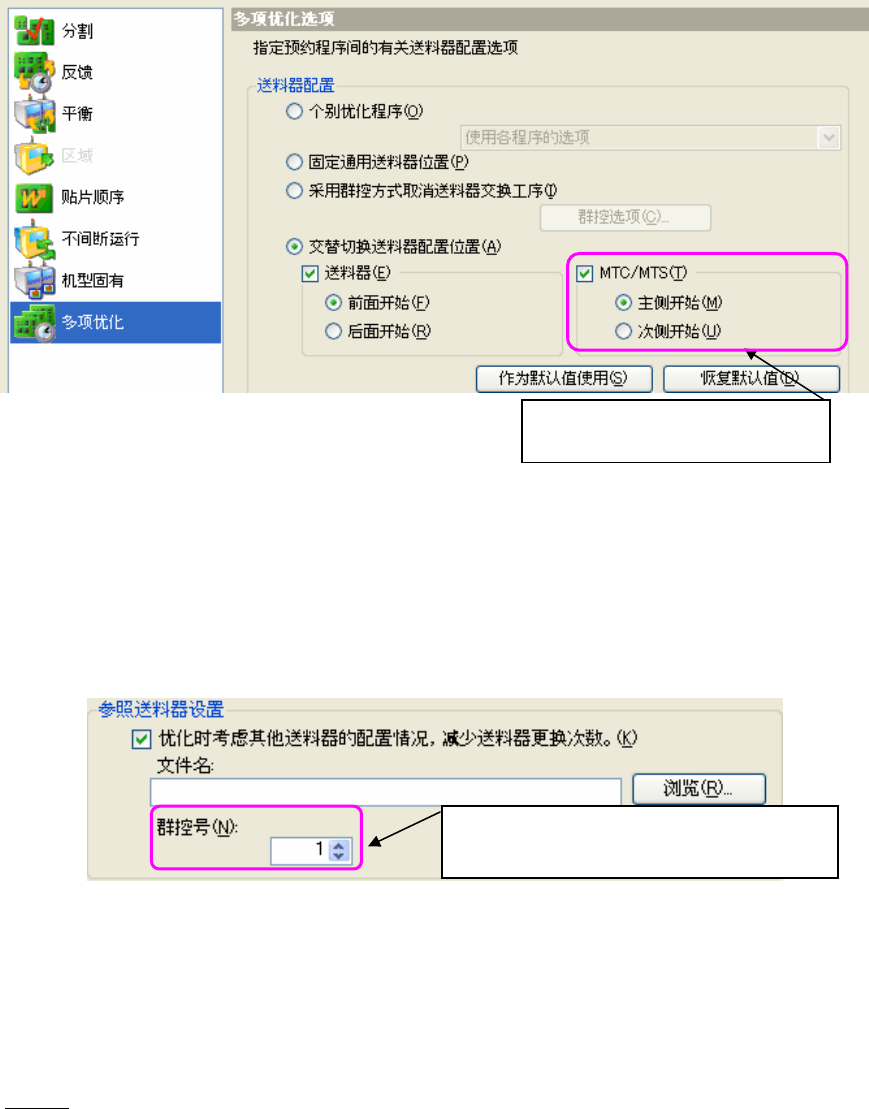

图 3-3-20-12 交替切换供料器配置位置
3-3-20-1-6 参照供料器设置
在多项优化选项里设置了「固定通用供料器位置」或「采用群控方式取消供料器交换工序」时，可浏
览其他生产程序或预约文件的供料器设置信息，使此后要优化的预约文件内的生产程序供料器配置与
参照的供料器设置信息共通化。
图 3-3-20-12 参照供料器设置
点击「浏览」，会显示文件选择对话框。在文件选择对话框里可选择 IS 用生产程序文件或预约文件。
选择文件时，当选择了与作业优化里设置的有效生产线的生产线构成不同的文件时，点击文件选择对
话框的「打开」时，会显示“参照供料器设置的生产线构成不正确”的错误提示信息。
群控号
预约文件里含有群控信息时，可在文件选择后输入「群控号」。
在 1～预约文件内群控数(最大 100)之间设置。
默认值为预约文件内的最后群控号。
没有 MTC/MTS 的副存储箱时，
则仅使用主侧存储箱进行优化。
