IS 使用说明书_Intelli PE 2
编辑程序
2-3-3 编辑元件数据
2-3-3-1 元件数据列表的显示
在树形控件中选择了元件数据时会显示此画面。
未链接到贴片数据的元件数据也会显示出来。
图 2-3-3-1 元件数据列表
定心（吸嘴号）按各机种显示如下。
仅显示与所选择的构成生产线机型对应的定心项目。
由[FX-3]-[KE2070 或 2080]-[CX-1]构成的生产线时 生产线由[FX-3]-[KE2070 或 2080]构成时
图 2-3-3-2 吸嘴号的显示模式
元件数据显示颜色的各状态说明如下。
粉
红色：
未与贴片数
据链接的
元件数
据
橙色：跳过的元件数据
黄色
：
未完成的元件数据
图 2-3-3-3 元件数据列表-显示颜色
2-13
IS 使用说明书_Intelli PE 2
编辑程序
2-3-3-2 基本设置画面
制作元件的种类、包装、尺寸、定心方式等基本数据。
双击前述的「贴片数据列表」「元件数据列表」的指定行时会显示此画面。
确定：使变更的数据有效。
根据选择方形芯片，会显示方形芯片
的位图。
最多可以输入 127个半角字符。

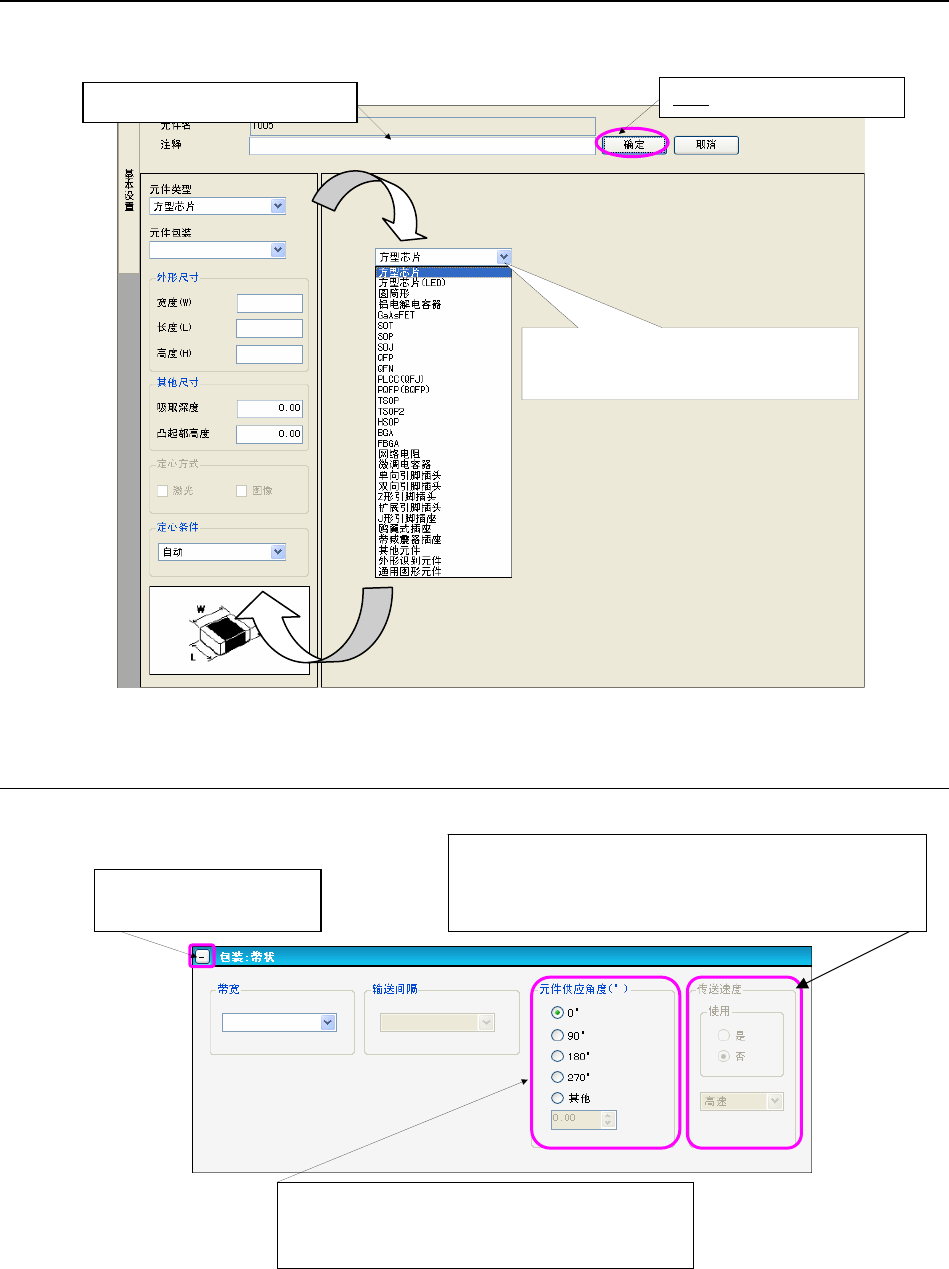

图 2-3-3-4 基本设置画面
2-3-3-3 元件数据的包装（带状）画面
在基本设置的包装中选择带状，并选择了树形控件的「元件数据」-「包装」时会显示此画面。
单击时关闭输入画面。
※以后的画面也同样
针对供给方向指定元件的封装角度。
通过单选项选择，或者在编辑框里输入角度。
※以后的画面也同样
逐个元件地设置电动供料器的料带传送速度。如设置为不
使用，则执行电动供料器中定义的进给速度。
※ 为仅在使用电动供料器时生效的设置
图 2-3-3-5 包装(带状)画面
2-14
IS 使用说明书_Intelli PE 2
编辑程序
2-3-3-4 包装（带状/管状/托盘/散装共通）的元件废弃
用于设置元件废弃场所的画面。
图 2-3-3-6 包装(带状)废弃元件画面
※ 属于通用供应装置（利用供应装置模型向导建立的供应装置）时
元件废弃是指定生产时的元件废弃方法，由于在优化、模拟中不使用，故不能设置。
2-3-3-5 元件数据的包装（管状）画面
在基本设置的包装中选择管状，并选择树形控件的「元件数据」-「包装」。
根据上面选择的「类型」选择。
从元件吸取后到可吸取下一个元件的等待时间，按照各类型的
默认等待时间的百分比形式进行设置。

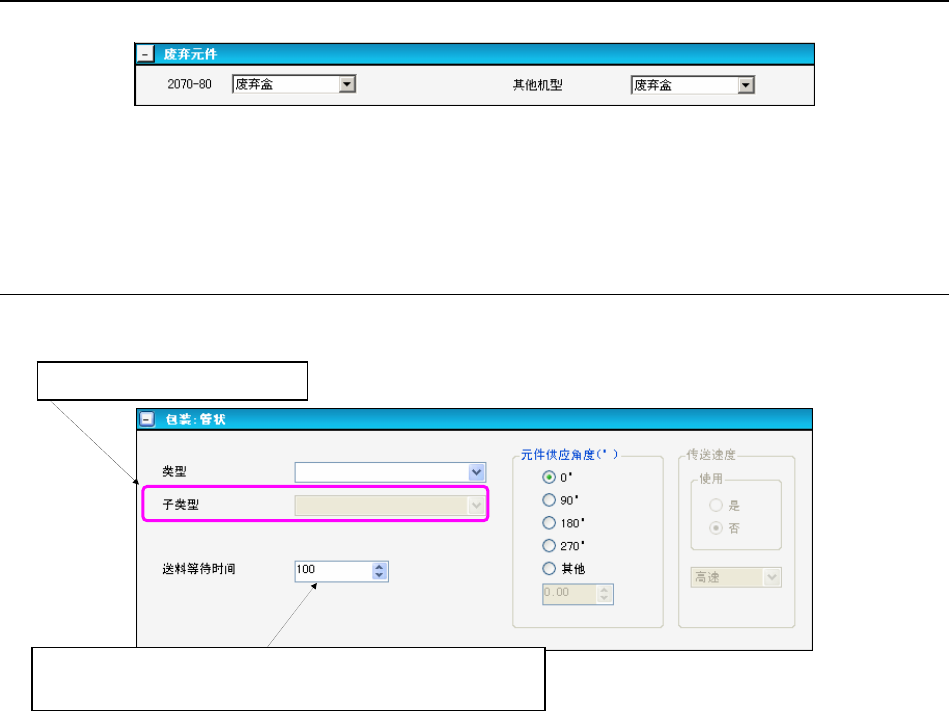

图 2-3-3-7 包装(管状)画面
