IS 使用说明书_Intelli PE 2
编辑程序
2-5 各菜单项目的补充
2-5-1 「文件」菜单项目说明

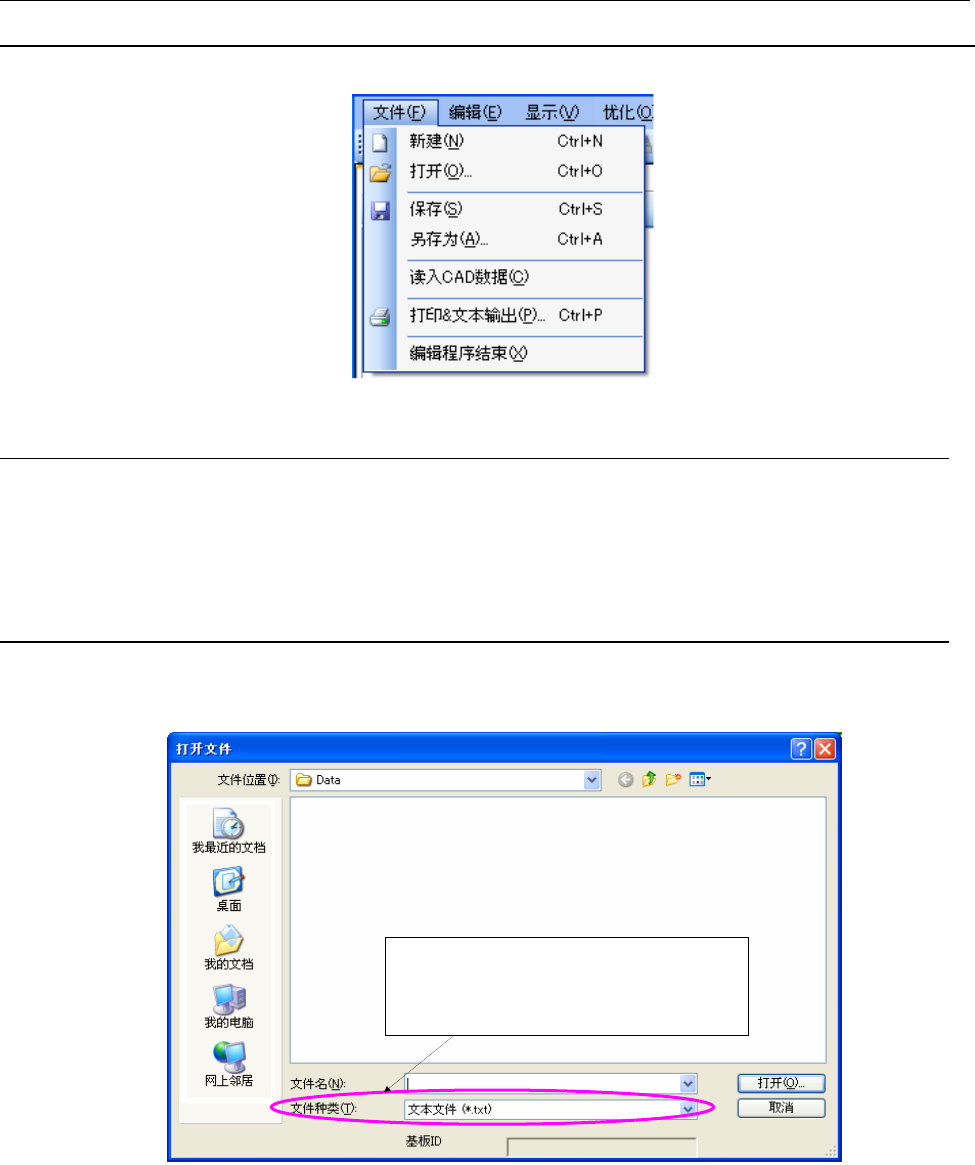

图 2-5-1-1 「文件」菜单
2-5-1-1 保存
保存当前编辑中的生产程序。
生产程序名称为「UNTITLED」时，会调出另存为。
打开其他机型文件时，因默认按 IS 格式保存，故会调出「另存为」。
2-5-1-2 读入CAD数据
读入 CAD 数据，展开到 IS 格式的生产程序。元件数据库里有注册的同名元件（元件名）时，会从
元件数据库里读入该元件信息，完成数据制作。
文件种类（文件格式），可从「工具」菜单
的「CAD 转换设置」的［输入格式］设置
的文件格式中选择。
图 2-5-1-2-1 读取数据对话框
2-47
IS 使用说明书_Intelli PE 2
编辑程序
2-5-1-3 打印＆文本输出
打印数据及输出文件。
①生产程序的打印设置 ②吸嘴分配的打印设置

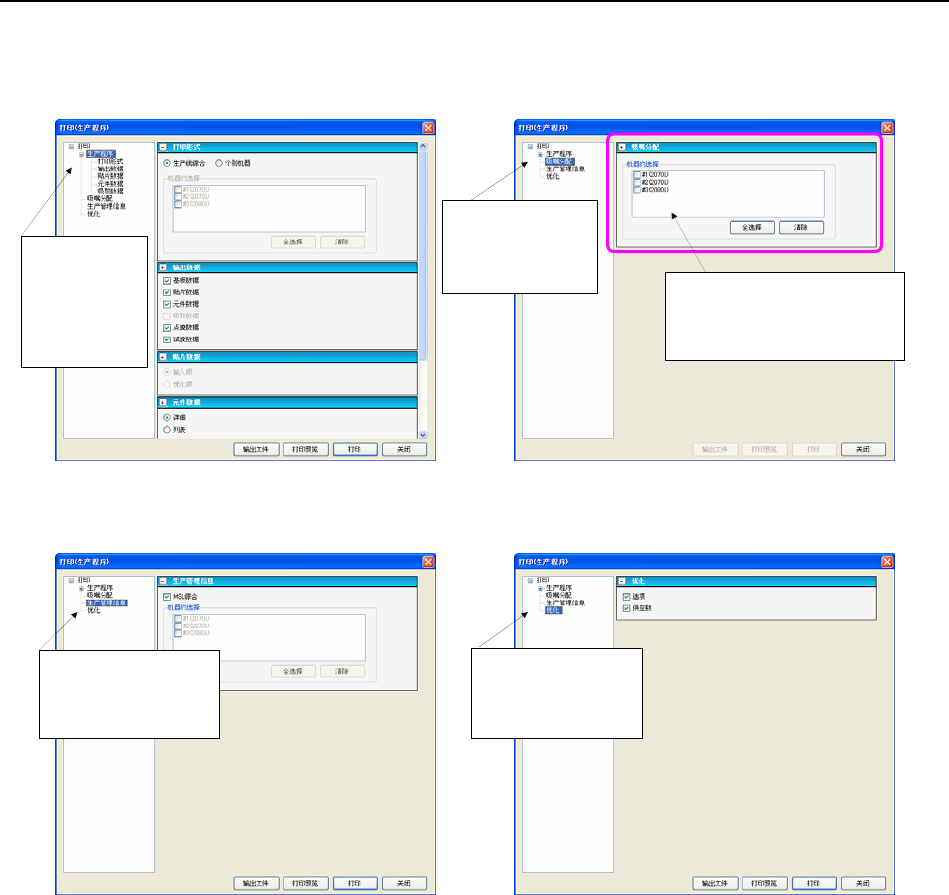

图 2-5-1-3-1 生产程序打印设置画面 图2-5-1-3-2 吸嘴分配打印设置画面
③生产管理信息的打印设置 ④优化的打印设置
在树形控件
中选择「生
产程序」，
显示画面。
在树形控件中选
择「吸嘴分配」，
显示画面。
在树形控件中选择
「生产管理信息」，
显示画面。
在树形控件中选
择「优化」，
显示画面。
通过当前显示的打印设置
输出该数据
（以下的画面也相同）。
图 2-5-1-3-3 生产管理信息打印设置画面 图2-5-1-3-4 优化打印设置画面
2-48
IS 使用说明书_Intelli PE 2
编辑程序
2-5-2 「编集」菜单项目说明

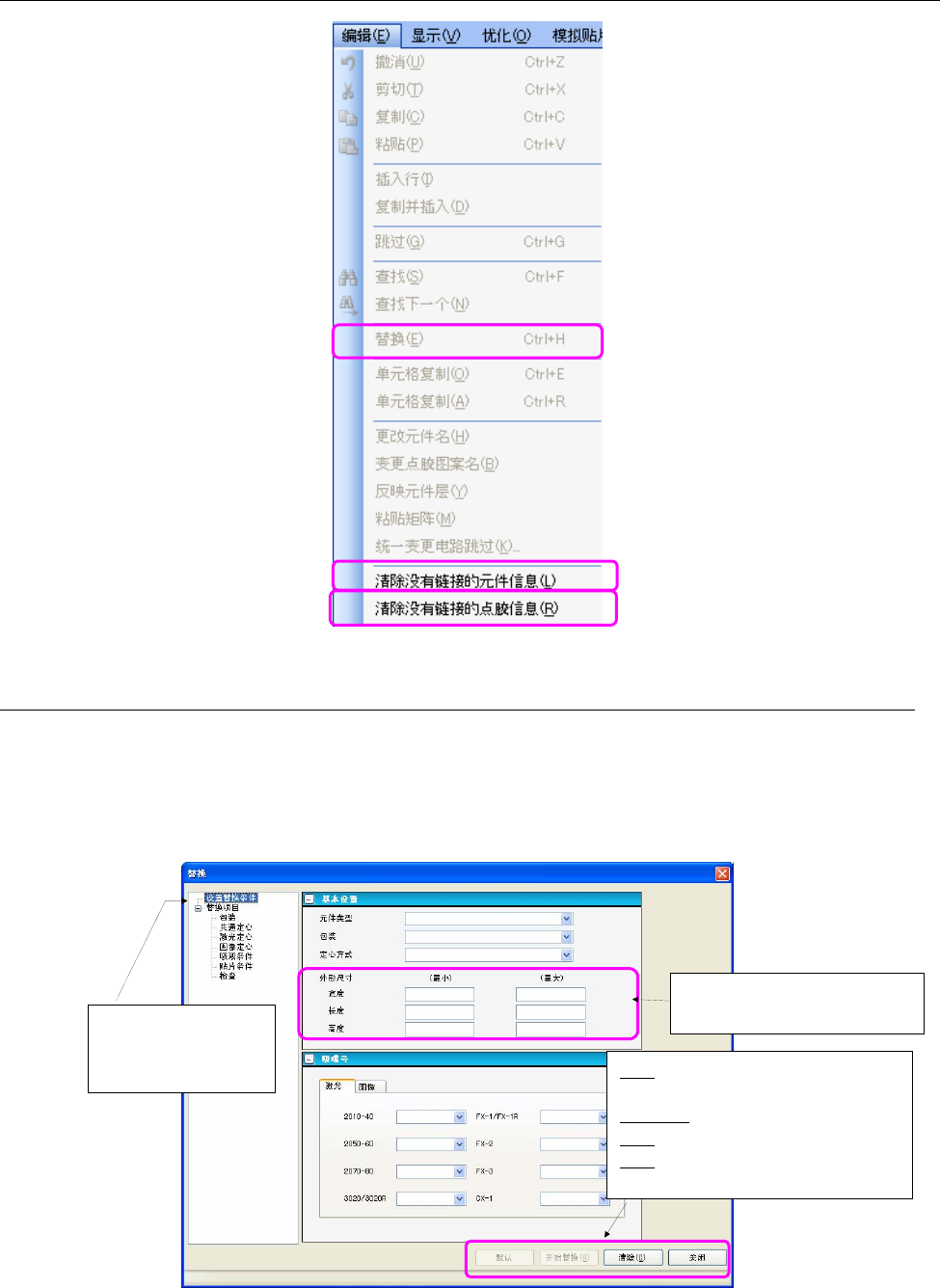

图2-5-2-1 「编辑」菜单
2-5-2-1 元件数据的替换
将符合指定条件的元件数据，在替换项目中替换为所设置的数据。
请选择「编辑」-「替换」。
(1)替换条件设置
在下面的画面中设置要替换元件的筛选条件。
输入作为替换对象的元件尺
寸的最小、最大值。
默认：把设置内容恢复为默认值
（只限设置了替换项目时才可选择）
开始替换：执行「开始替换」
清除：清除设置内容
关闭
：停止替换
※以下的画面均相同
在树形控件中选择
「替换条件设置」，
显示画面。
图 2-5-2-2 替换条件设置画面
2-49
