IS 使用说明书 _Intelli PE 2 编辑程序 2-5-6 「工具」菜单项目说明 2-5-6-1 生产程序展开复制 读入指定的生产程序并展开。 表 2-5-6-1 展开复制后的基板构成 基准侧数据 展开源数据 展开后的基板构成 单板基板 单板基板 矩阵电路板 单板基板 单板基板 非矩阵电路板 单板基板 单板基板 单板基板 矩阵电路板 单板基板 矩阵电路板 非矩阵电路板 单板基板 单板基板 单板基板 矩阵电路板 单板基板 非矩阵电…
IS 使用说明书_Intelli PE 2
编辑程序
（4）基准领域标记数据
在贴片数据画面的基准领域编辑画面上，读取标记数据库中注册的基准领域标记数据。
点击基准领域标记画面的「命令列表」即可显示此画面。

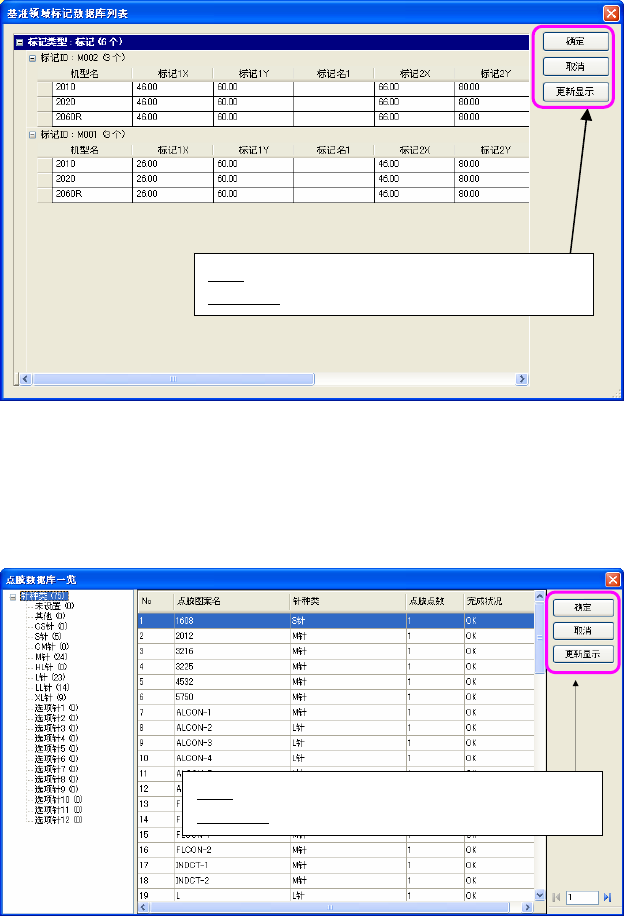

图 2-5-5-10 基准领域标记数据库列表画面
（5）点胶数据
在取得点胶数据画面中，读取元件数据库里注册的点胶数据。
确定：用数据库信息置换点胶数据信息。
更新显示
：取得最新的数据库信息并重新显示。
确定：用数据库信息置换标记数据信息。
更新显示：取得最新的数据库信息并重新显示。
图 2-5-5-11 点胶数据库列表画面
2-71
IS 使用说明书_Intelli PE 2
编辑程序
2-5-6 「工具」菜单项目说明
2-5-6-1 生产程序展开复制
读入指定的生产程序并展开。

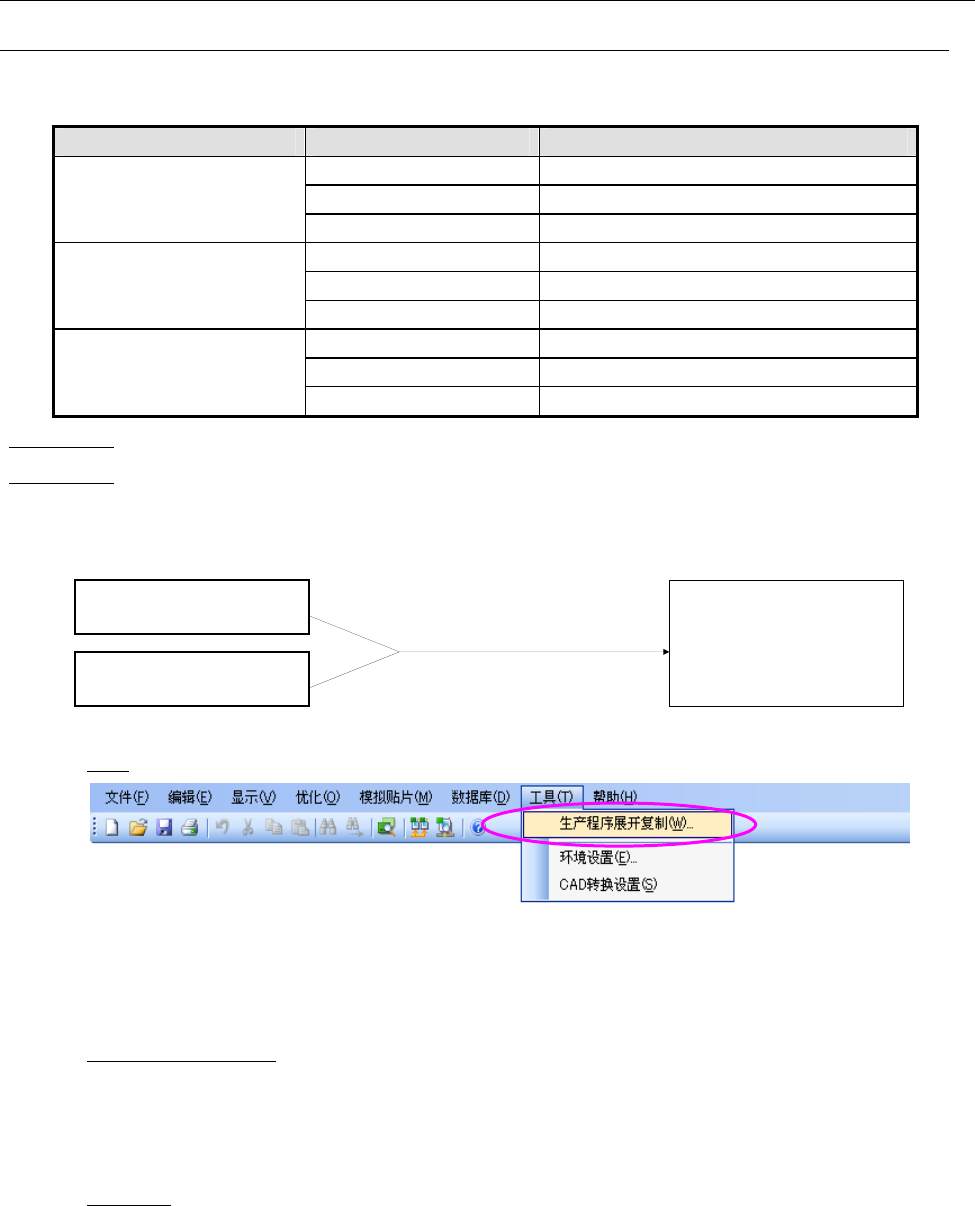

表 2-5-6-1 展开复制后的基板构成
基准侧数据 展开源数据 展开后的基板构成
单板基板 单板基板
矩阵电路板 单板基板
单板基板
非矩阵电路板 单板基板
单板基板 单板基板
矩阵电路板 单板基板
矩阵电路板
非矩阵电路板 单板基板
单板基板 单板基板
矩阵电路板 单板基板
非矩阵电路板
非矩阵电路板 单板基板
基准侧数据：在编辑程序中读入的生产程序
展开源数据
：在生产程序展开复制中读入的生产程序
例) 在基板上配置多个不同的电路时，按单板基板制作生产程序。
基准生产程序Ａ
展开源生产程序Ｂ
单板基板（Ａ＋Ｂ）
执行生产程序复制
①启动
图 2-5-6-1 选择生产程序展开复制菜单
※如果基准生产程序的基板数据尚未完成，菜单不会变为有效。
②展开源生产程序选择
可选择的生产程序格式，是在 IS 中可读入的生产程序格式(*.iss)。
要从上述①的操作中显示的「打开文件」对话框中选择。
③执行确认
显示「执行确认」对话框，确认执行生产程序展开复制。
按「是」，开始生产程序展开复制。
2-72
IS 使用说明书_Intelli PE 2
编辑程序
④结束提示
结束生产程序展开复制处理后，会显示结束通知的提示信息，按「确定」关闭提示信息。
⑤有关各检查功能
＜展开复制前检查＞
在生产程序展开复制处理之前进行数据的检查，确认展开复制前的状况。
※以下情况，无法展开复制。
*展开源生产程序的基板数据尚未完成时（检查基板数据的完成）。
*基准源生产程序、展开源生产程序的基准电路构成都是多个基准电路时
（基准电路的构成检查）。
*最大贴片点数超过 30,000 个时（最大贴片点数检查）。
*最大电路数超过 500 个时（基准领域最大点数检查）。
＜元件名、点胶图案名的重复检查＞
元件名或点胶图案名重复时，会显示提问。
是
：使用基准源元件数据、点胶图案名，不使用展开源的元件数据、点胶图案名。
否
：中止生产程序展开复制。以文本形式输出重复的元件名、点胶图案名。
⑥日志列表显示确认
显示提问信息，询问是否显示日志列表。
*日志列表文件
输出到展开源文件的读入位置文件夹里。
文件名：PrgCopyLog.txt
日志文件输出项目：
显示编号、展开源的元件列表、或点胶列表的索引编号、展开源的重复
元件名或者点胶图案名。
[Idx]的“C”表示元件数据、“A”表示点胶数据。

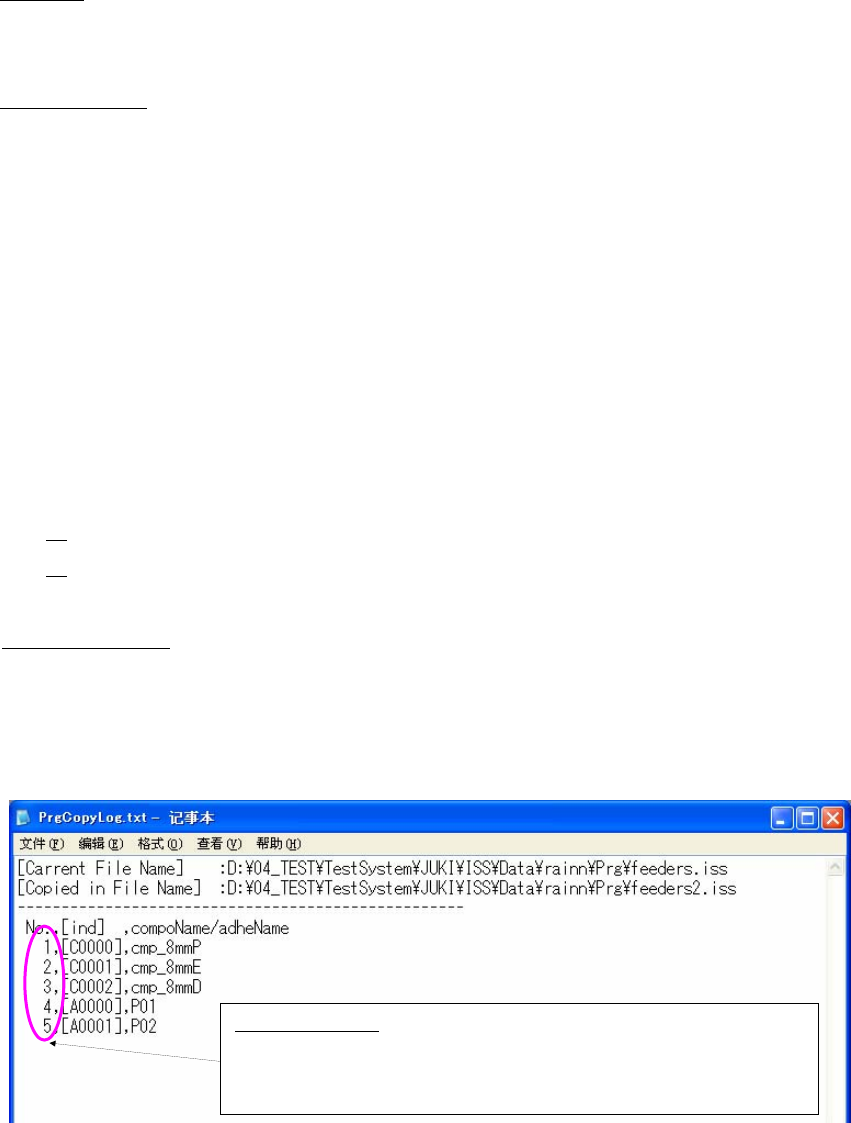

图 2-5-6-2 日志文件
2-73
