IS 使用说明书_Intelli PE 2
编辑程序

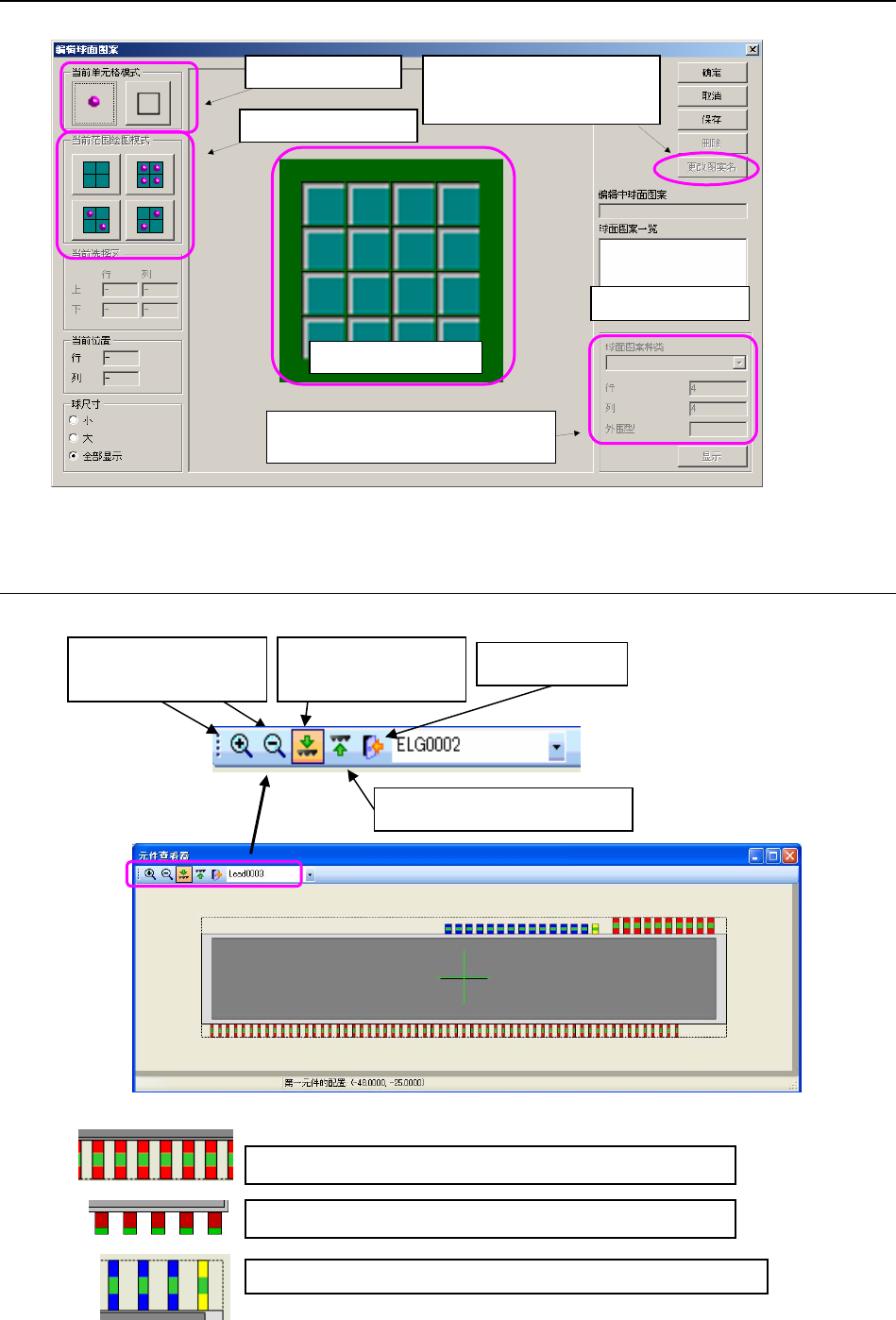

2-3-9-10 球面图案编辑画面
一边通过视觉进行确认，一边制作球面图案。
图 2-3-9-17 球面图案编辑画面
2-3-9-11 元件查看器画面
（1）外部引脚、内部引脚 元件（要素）
图 2-3-9-18 元件查看器画面
球面图案制作区域
选择全面涂抹图案
把已有的球面图案名称（转换
源）改为指定的球面图案名
称（转换目标）。
输入最大球数
显示在球面图案种类、行、列、外围
中所输入的球面图案。
选择球/索引
显示从上面看到的元
件概观。
显示从下面看到的元件概观。
关闭元件查看器
外部引脚元件(要素)在红色长方形的中心带有绿色的斑点。
内部引脚元件(要素)在红色长方形的尖端带有绿色的斑点。
选择
的
元件
(
要素
)组的
第
一
元件
(
要素
)显
示为黄
色，
其
他
为
蓝色。
单击图标时，画面会按
比例放大/缩小 10%。
2-31
IS 使用说明书_Intelli PE 2
编辑程序

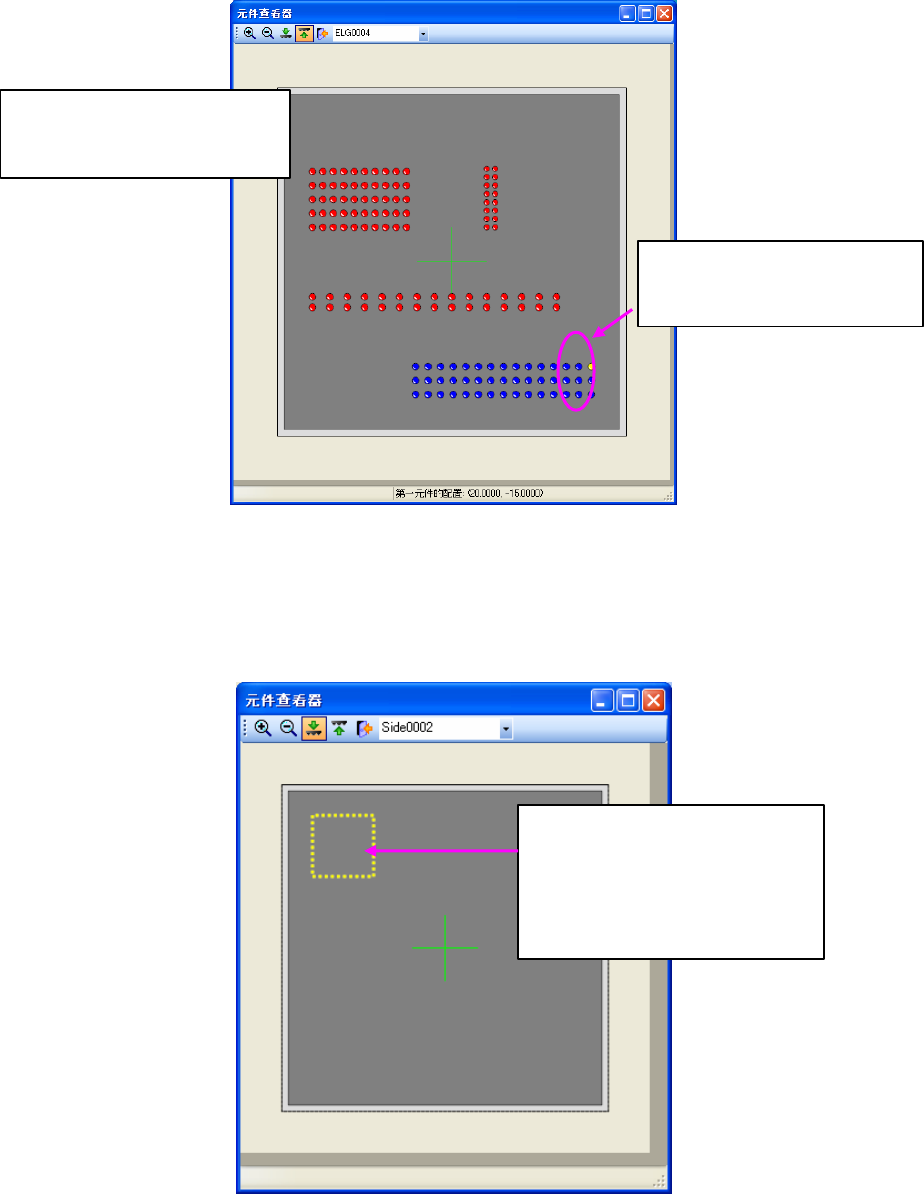

（2）球、平面、列、元件(要素)
显示引脚或球面是以怎样的模式配置在元件上的。
图 2-3-9-19 球面、平面、列、元件(要素)显示画面
（3）标记元件(要素)
显示标记元件(要素)是如何配置的。
球面元件(要素)以红色圆点显示。
平面元件(要素)以黄绿色圆点显示。
列元件(要素)以蓝色圆点显示。
标记元件(要素)：
以圆或四方的虚线显示。
红色：非选择
黄色：选择（第一元件要素）
蓝色：选择（除第一元件要素以外）
元件(要素)组选择的
第一元件(要素) 显示黄色圆点，
其他以蓝色圆点显示。
图 2-3-9-20 标记元件（要素）显示画面
2-32
IS 使用说明书_Intelli PE 2
编辑程序

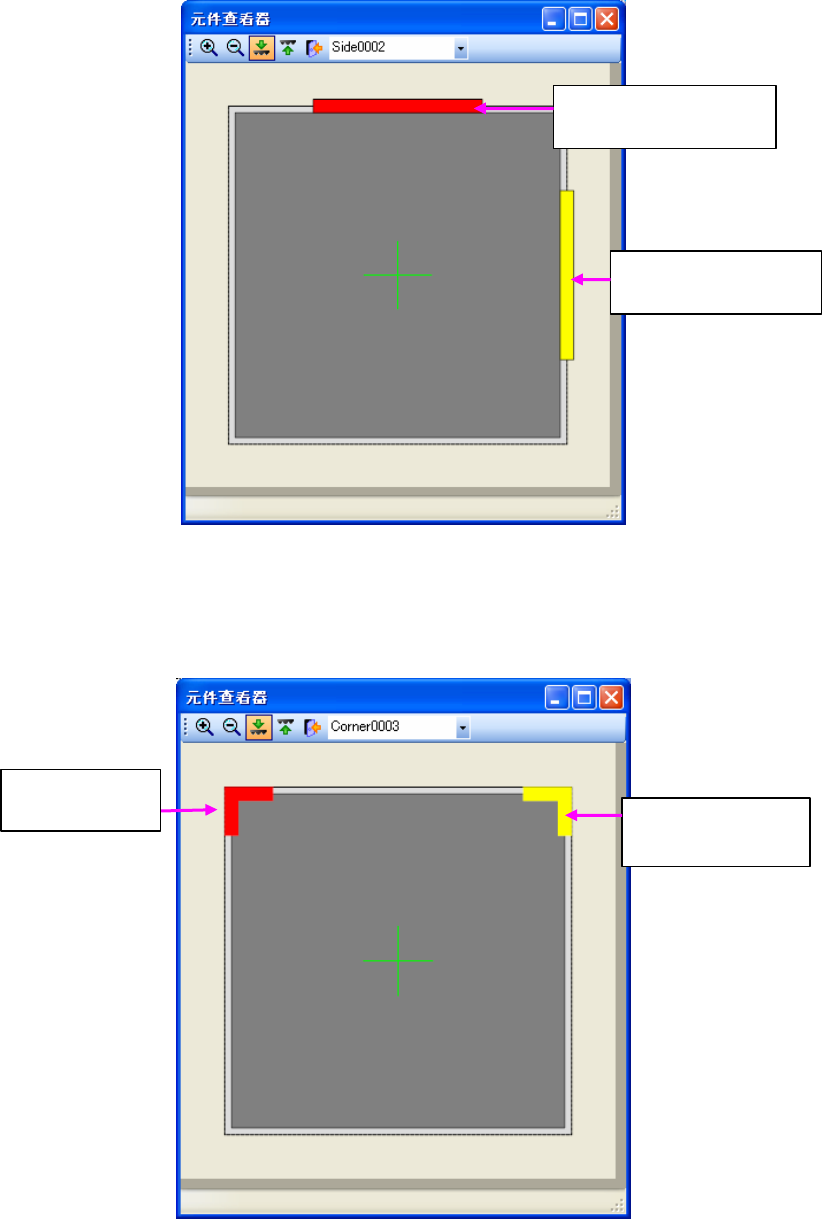

（4）边元件（要素）
显示边元件（要素）是如何配置的。
图 2-3-9-21 边元件（要素）显示画面
（5）角元件（要素）
显示角元件（要素）是如何配置的。
非选择的边元件（要素）：
以红线显示
选择的边元件（要素）：
以黄线显示
非选择的角元件
（要素）：红色
选择的角元件要素：
黄色
图 2-3-9-22 角元件（要素）显示画面
