IS 使用说明书_Intelli PE 2
编辑程序
2-3-11 编辑试胶数据
2-3-11-1 试胶数据
当选择的生产线中有点胶机的机器时，要对与各点胶机有依存关系的数据进行编辑。
选择树形控件中的试胶数据时，会显示出试胶数据画面。
图 2-3-11-1 试胶数据画面
切换选项卡，可以各贴片头为单位进行设置。
显
示
2.3.11.2
点胶条件对话框
转到 2.3.11.4 点胶确认设置画面
转到 2.3.11.3 试胶坐标编辑画面
2-3-11-2 试胶（点胶条件）
在这个画面里，对各贴片头的点胶条件进行设置。
图 2-3-11-2 点胶条件对话框画面
2-39
IS 使用说明书_Intelli PE 2
编辑程序
2-3-11-3 试胶（编辑试胶坐标）
编辑各试胶点的坐标。点击试胶画面的「编辑」，会显示试胶坐标画面。
图 2-3-11-3 试胶坐标画面
※默认显示从开始坐标、试胶次数、移动方向、间距计算得出的值。
2-3-11-4 试胶（检查条件）
设置检查确认时的检查条件。点击试胶画面的「检查条件」，会显示点胶确认设置画面。
仅显示
多点打不均一允许范围：确认使用针进行 2 点、4 点点胶时，
针对同时点胶点中的最大直径点，设置最小直径的允许范围。
执行频度
：指定是否对基板块数执行同时检查。
图 2-3-11-4 确认点胶设置画面
2-40
IS 使用说明书_Intelli PE 2
编辑程序
2-3-12 编辑吸取数据
此画面是设置供给装置安装位置等内容的画面。
选择树形控件的「吸
取数据」，会显示吸
取数据列表。
双击吸取数据列表的行，会显
示下面的吸取数据表格画面。

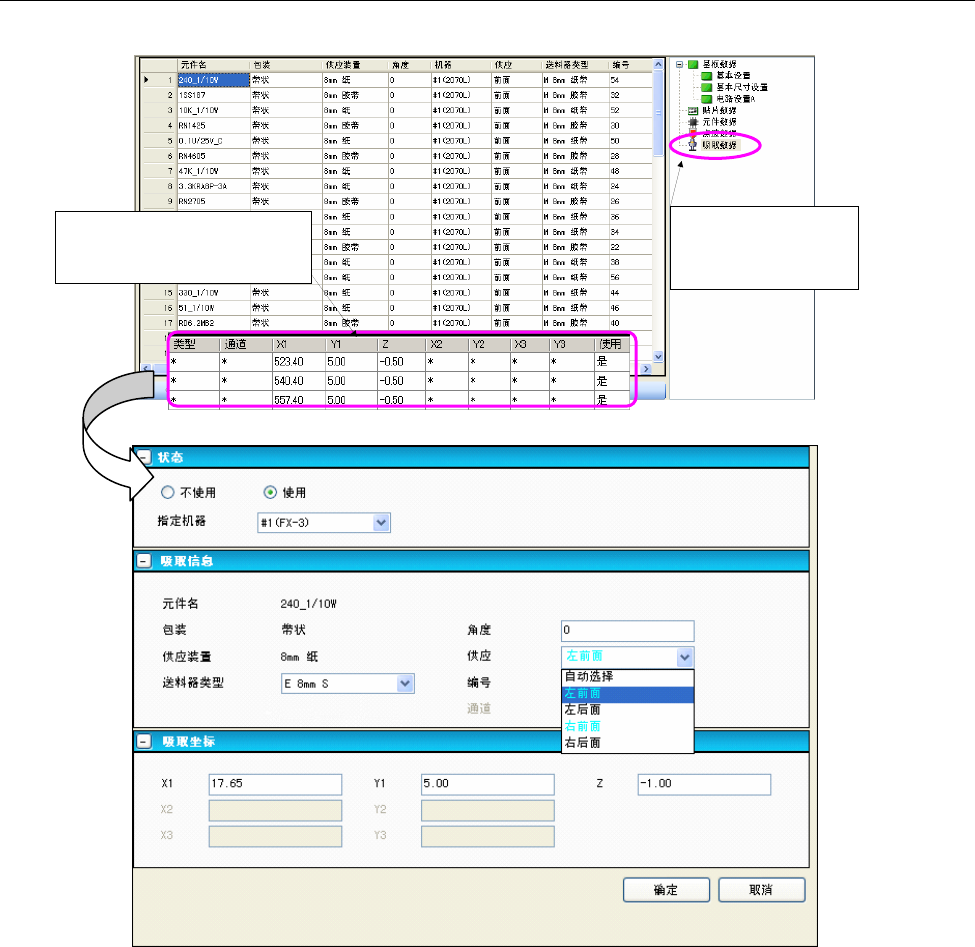

图 2-3-12-1 吸取数据表格画面
