2-10 1. Advanced Model V9070iW External Dimensions and Panel Cut-out Dimensio ns 133.4 +0.5 -0 187.2 +0.5 -0 59.1 201.6 147.6 186.2 132.4 53.1 6.0  Side view  Panel cut-out dimensions  Rear view  Bottom view (Unit: m…

100%1 / 122
2
1. Advanced Model 2-9
Specifications

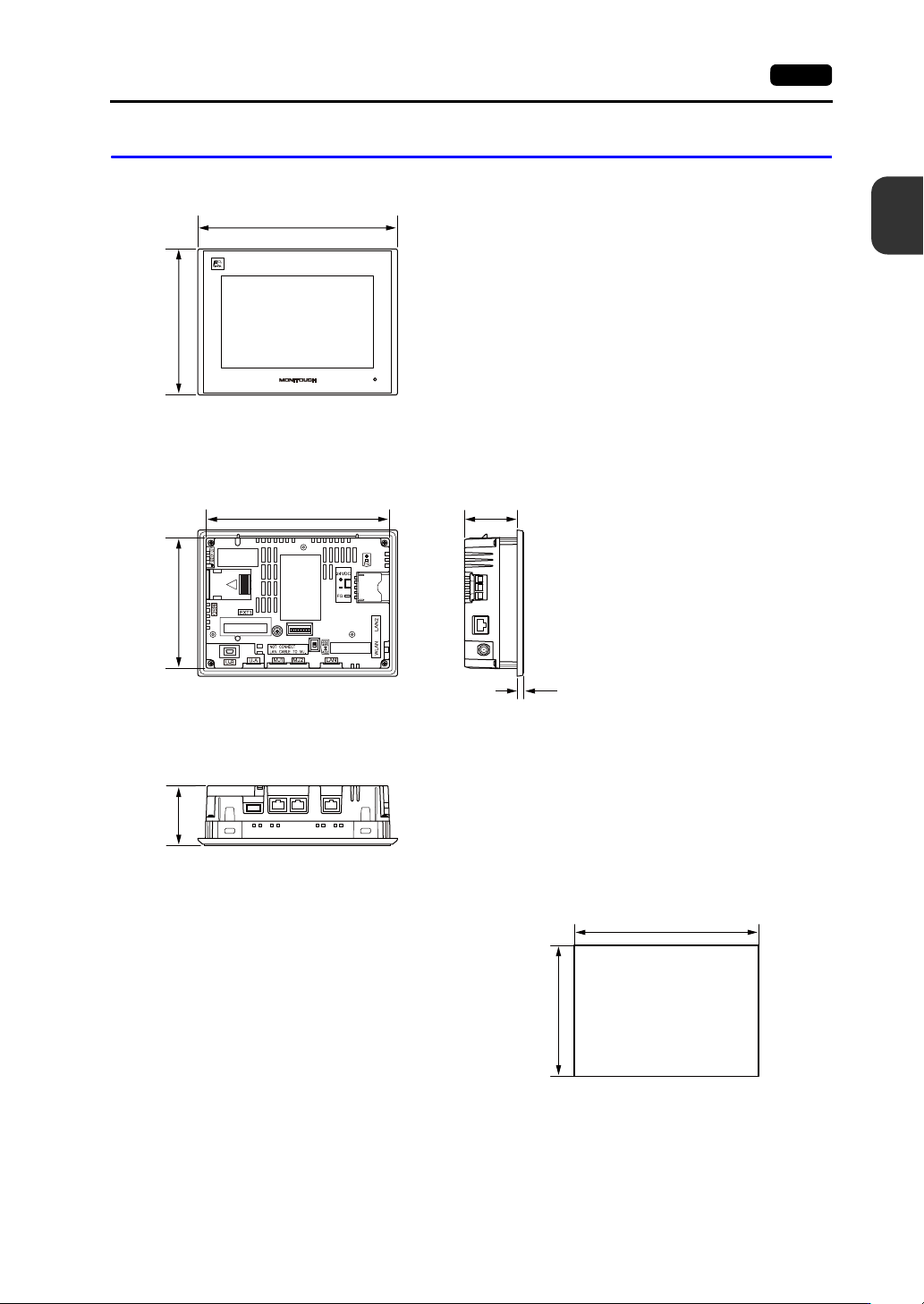

V9071iW External Dimensions and Panel Cut-out Dimensions
133.4
+0.5
-0
187.2
+0.5
-0
60.3
201.6
147.6
186.2
132.4
53.1
7.2
Side view
Panel cut-out dimensions
Rear view
Bottom view
(Unit: mm)
Front view
2-10 1. Advanced Model

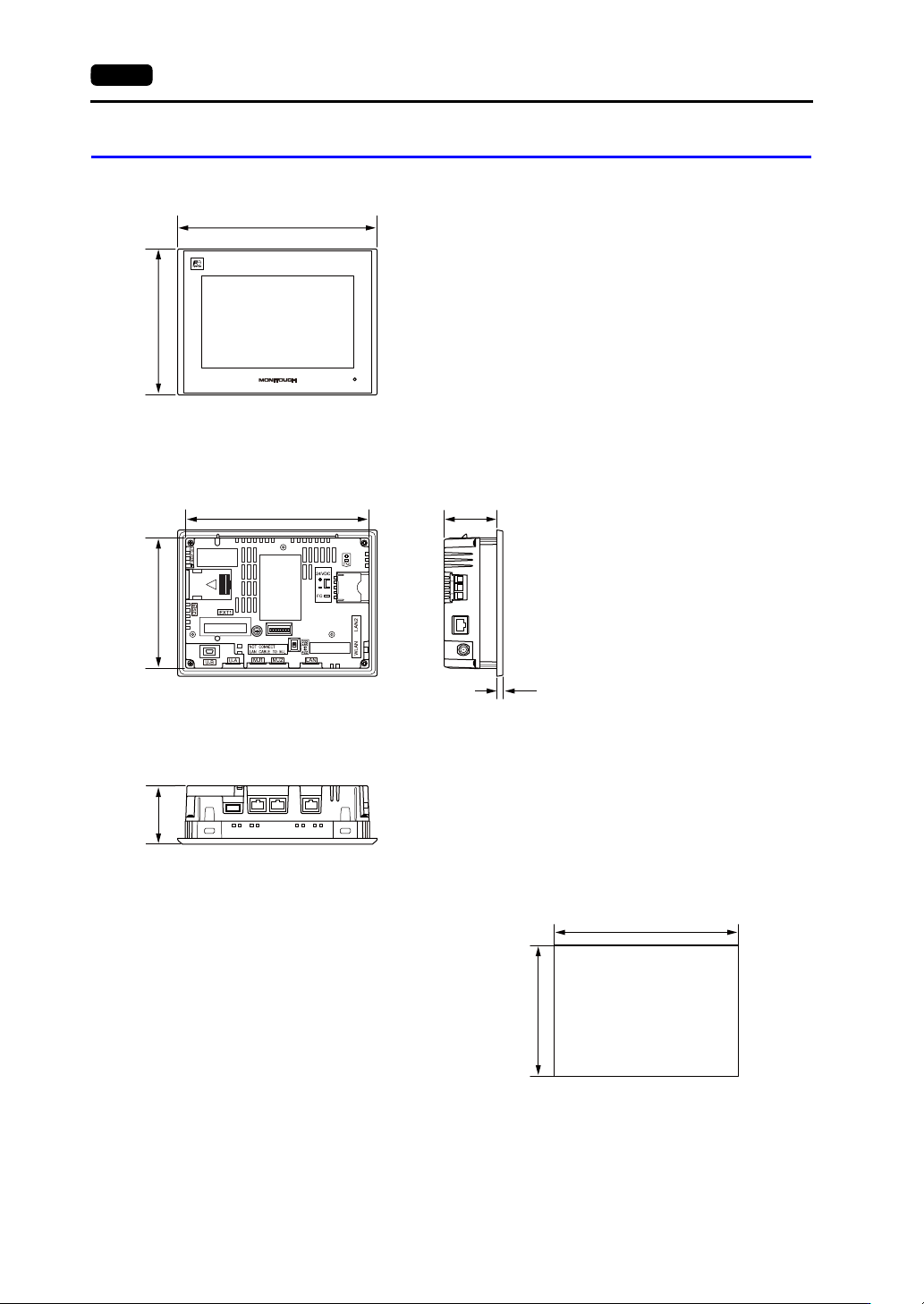

V9070iW External Dimensions and Panel Cut-out Dimensions
133.4
+0.5
-0
187.2
+0.5
-0
59.1
201.6
147.6
186.2
132.4
53.1
6.0
Side view
Panel cut-out dimensions
Rear view
Bottom view
(Unit: mm)
Front view
2
1. Advanced Model 2-11
Specifications

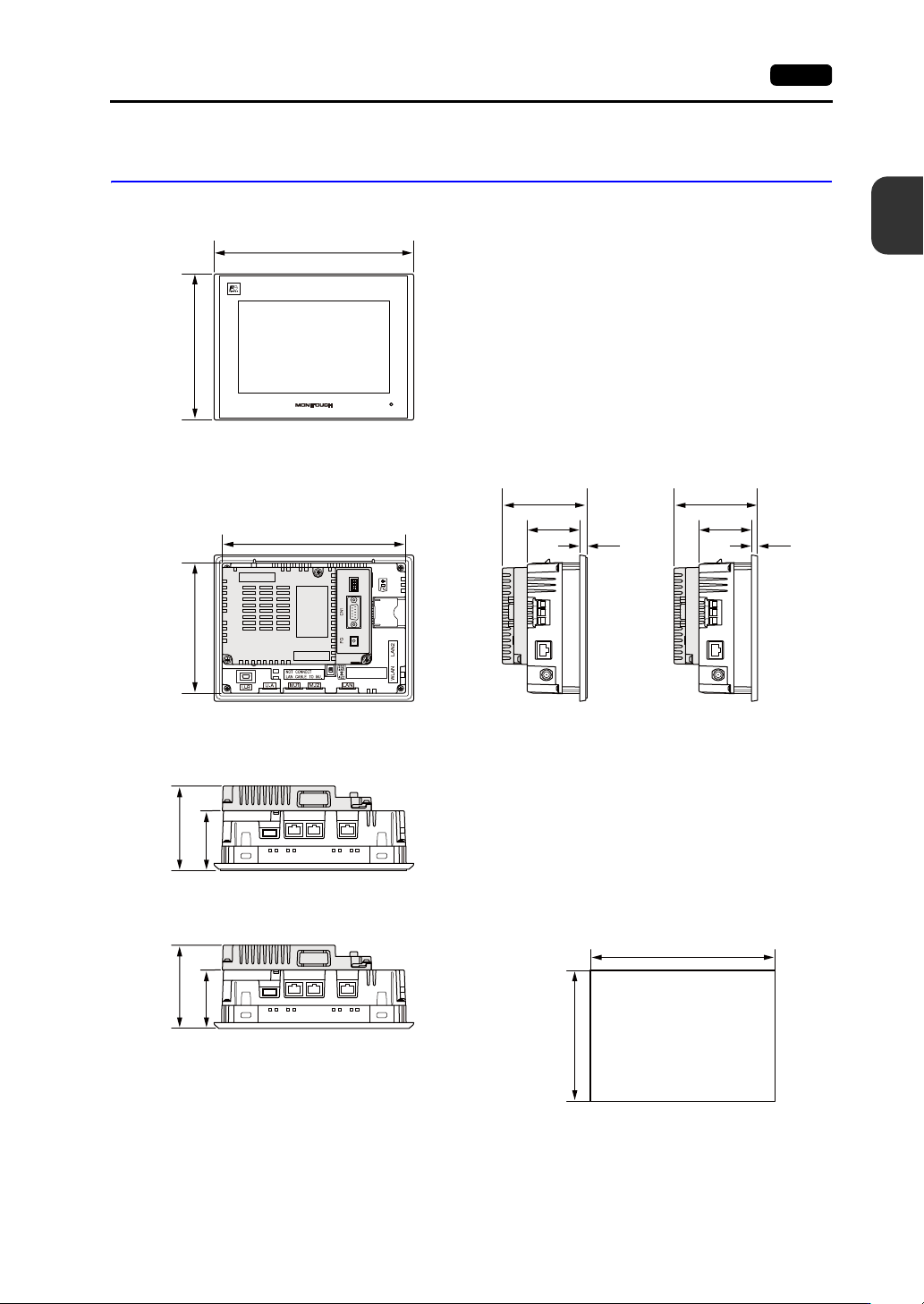

V907xiW with DUR-00 External Dimensions and Panel Cut-out
Dimensions
133.4
+0.5
-0
187.2
+0.5
-0
60.3
201.6
147.6
186.2
132.4
53.1
7.2
85.3
53.1
6.0
84.1
85.3
59.1
84.1
V9071iW V9070iW
V9071iW
V9070iW
Side view
Panel cut-out dimensions
Rear view
Bottom view
(Unit: mm)
Front view
