1 Einleitung 1.1 Sicherheitshinweise 10 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2 Option PCB Barcode / LP-Barcode (Lector 620) 05/2019 VORSICHT Datenverlust! Um Datenverlust zu ve…
1 Einleitung
1.1 Sicherheitshinweise
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
9
Instandhaltung, Einbau oder Ausbau von Baugruppen
► Beenden Sie alle Bestückoperationen am Automaten.
► Fahren Sie das Windows Betriebssystem ordnungsgemäß herunter, sonst kann es zu Proble-
men beim Neustart oder zu Datenverlust kommen.
► Schalten Sie den Automaten am Hauptschalter aus.
► Trennen Sie den Automaten vom Stromversorgungsnetz.
► Sichern Sie den Automaten gegen Wiedereinschalten und kennzeichnen Sie, dass Servicear-
beiten durchgeführt werden.
1.1.4 Sicherheitshinweise zur Stromversorgung (mit SMPS)
HINWEIS
Gültigkeit
Dieser Abschnitt gilt für folgende Maschinentypen mit SMPS (Switched Mode Power Sup-
ply):
► SIPLACE SX1/SX2 V2 ab Serien-Nr. Nxxxx
► SIPLACE X-Serie S ab Serien-Nr. Hxxxx
► SIPLACE TX V2-Serie
► SIPLACE TX V1-Serie
Restspannungen und Entladezeiten in der Maschine
Wird der NOT-HALT-Taster gedrückt oder die Maschine abgeschaltet, werden die Zwischenkreis-
spannungen 300V- für die Portalachsen bzw. 160V- für die Sternachsen innerhalb kurzer Zeit auf
ungefährliche Restspannungen reduziert.
GEFAHR
Spannungsgefahr!
Die Maschine wird mit 3 x 380 V~ bis 3 x 415 V ± 10 %, 50/60 Hz oder optional mit
3x200V~ bis 3 x 220 V~ ± 10 %; 50/60 Hz Netzspannung versorgt. Teile dieser Anlage
führen daher lebensgefährliche Spannungen - auch bei ausgeschaltetem Hauptschalter
und gezogenem Netzstecker.
Unsachgemäßer Umgang mit der Maschine kann zu Tod oder schwerer Körperverletzung
sowie erheblichem Sachschaden führen.
► Beachten Sie deshalb die geltenden Unfallverhütungs- und DIN-Vorschriften (insbe-
sondere EN 60204, Teil 1 oder IEC 60204, Teil 1) bzw. die Vorschriften Ihres Landes.
► Nur qualifiziertes bzw. geschultes Personal darf die Abdeckungen des Stromversor-
gungseinschubes öffnen.
► Beachten Sie bei allen Arbeiten die Sicherheitshinweise in der Betriebsanleitung!
► Prüfen Sie vor Beginn von Arbeiten an der Stromversorgung diese auf Spannungs-
freiheit und beachten Sie die Wartezeiten!
1 Einleitung
1.1 Sicherheitshinweise
10 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
VORSICHT
Datenverlust!
Um Datenverlust zu vermeiden, schalten Sie die Maschine - außer in Notfällen – erst nach
folgenden Kriterien aus:
► Die Maschine hat die Datenübertragung von Maschinen-, Rüstungs- und Nutzendaten
beendet.
► Die Maschine hat die LP-Bearbeitung beendet.
► Die Maschine hat die Hochlaufphase beendet.
Hauptschalter ausgeschaltet – aber Maschine am Netz angeklemmt
GEFAHR
Lebensgefahr durch Spannungen!
Unsachgemäßer Umgang mit der Maschine kann zu Tod oder schwerer Körperverletzung
sowie erheblichem Sachschaden führen.
Trotz ausgeschaltetem Hauptschalter führen folgende Komponenten noch lebensgefähr-
liche Spannungen an der Stromversorgung:
► Netz-Anschlussklemmen
► L1, L2 und L3 des Hauptschalters S1
► Servicesteckdose X98 (wenn vorhanden)
► Prüfklemmen oder -punkte zur Überprüfung der Netzspannung
► Nach Ausschalten des Hauptschalters führt die Schütz-Sicherheitsabschaltung (CSB)
noch fünf Minuten lang Spannung.
► Die Farbe aller Einzeladern, die auch bei ausgeschaltetem Hauptschalter Strom
führen, ist orange.

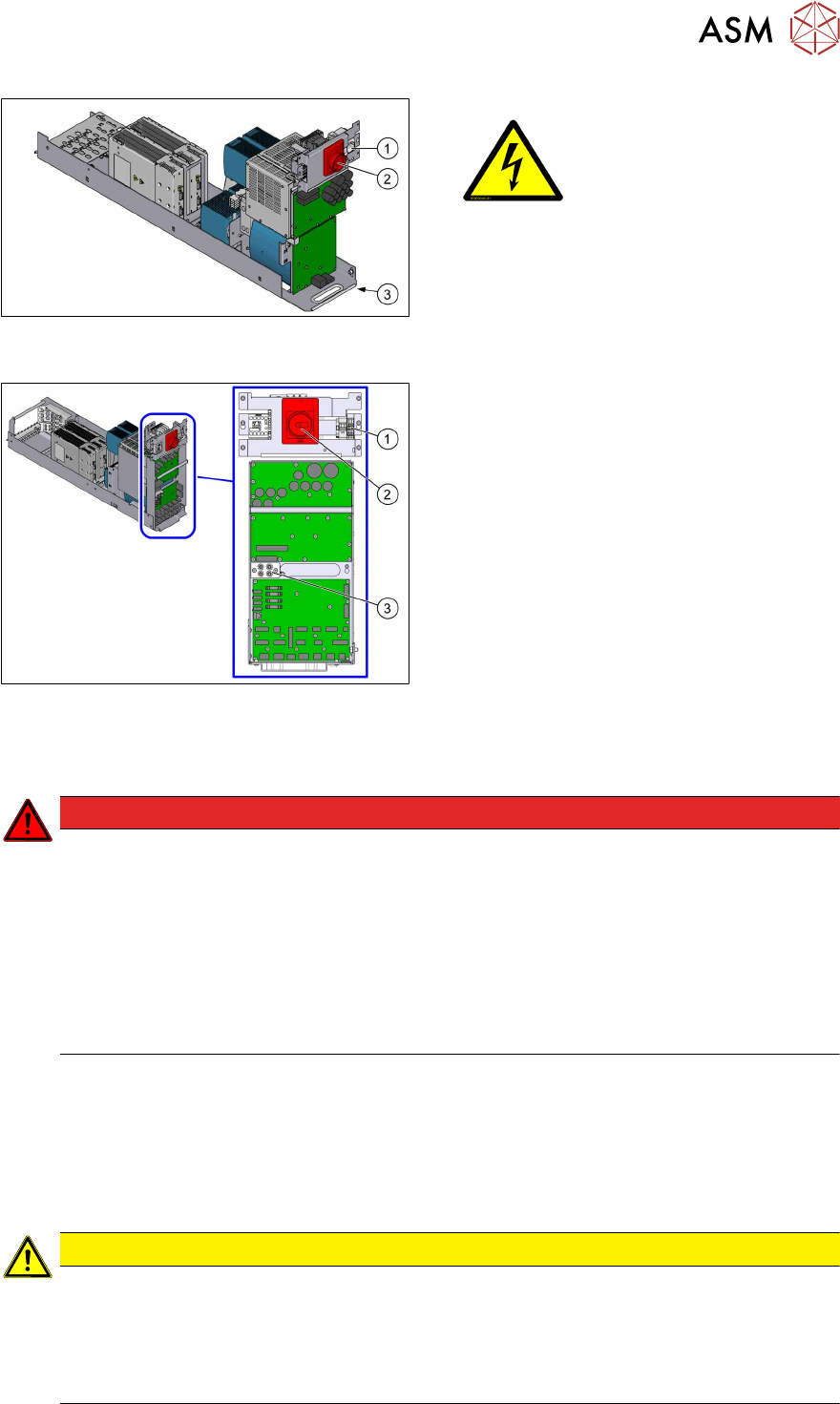

Abb.1: Stromversorgungseinschub (SIPLACESX1/
SX2, SMPS)
1. Hauptschalter (S1)
2. Servicesteckdose (X98)
3. Netz-Anschlussklemmen (X94) für das Netz-
versorgungskabel
Abb.2: Stromversorgungseinschub
(SIPLACEX‑SerieS, SMPS)
1. Hauptschalter (S1)
2. Netz-Anschlussklemmen (X95) für das Netz-
versorgungskabel
3. Servicesteckdose (X98)
(wenn vorhanden)
1 Einleitung
1.1 Sicherheitshinweise
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
11
Abb.3: Stromversorgungseinschub (SIPLACE TX V1-
Serie, SMPS)
1. Servicesteckdose
2. Hauptschalter
3. Anschluss für Netzversorgungskabel
Abb.4: Stromversorgungseinschub (SIPLACE TX V2-
Serie, SMPS)
1. Prüfklemmen für Netzspannung
2. Hauptschalter
3. Prüfpunkte für Spannungsfreiheit
(160VDC/300VDC)
Der Anschluss für das Netzversorgungskabel
befindet sich an Sektor1.
Hauptschalter ausgeschaltet – Maschine vom Netz abgeklemmt
GEFAHR
Lebensgefährliche Spannungen im Stromversorgungseinschub!
Am Stromversorgungseinschub befinden sich Komponenten (Kondensatoren), welche auch
in ausgeschaltetem Zustand der Maschine und mit gezogenem Netzstecker noch für ca.
fünf Minuten lang lebensgefährliche Spannungen führen können.
► Warten Sie mindestens fünf Minuten bevor Sie Arbeiten am Stromversorgungsein-
schub durchführen.
► Nur Servicetechniker der ASM Assembly Systems GmbH & Co. KG bzw. bei ASM
geschulte Servicetechniker des Betreibers dürfen Arbeiten an der Stromversorgung
und der Schütz-Sicherheitsabschaltung (CSB) durchführen.
Druckluftverhältnisse in der Maschine nach Abschalten des Hauptschalters
Beim Ausschalten des Hauptschalters oder Ausfall der Netzversorgung für die Maschine schließt
das elektrisch gesteuerte Hauptventil der Drucklufteinheit. Der Druck fällt innerhalb von fünf Sekun-
den auf 0 MPa (0bar) ab.
1.1.5 Sicherheitshinweise zum Portal
VORSICHT
Beim Verschieben des Portals kann der Bestückkopf beschädigt werden.
Beachten Sie beim Verschieben des Portals unbedingt folgende Punkte:
► Verschieben Sie das Portal niemals, indem Sie mit den Händen gegen den Bestück-
kopf drücken.
► Verschieben Sie das Portal niemals, wenn die Z-Achse abgesenkt ist.
