5 Anhang
5.1 Wirkschaltpläne
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
51
5 Anhang
5.1 Wirkschaltpläne
Beachten Sie dazu auch die Wirkschaltplanmappe Ihrer Maschine:
●
Wirkschaltplanmappe SIPLACE TX V1-Serie (bis Nr. 499) [DE+EN:00197933‑xx]
●
Wirkschaltplanmappe SIPLACE TX V1-Serie (ab Nr. 500) [DE+EN:00198274‑xx]
●
Wirkschaltplanmappe SIPLACE TX V2-Serie [DE+EN: 00198460‑xx]
●
Wirkschaltplanmappe SIPLACE X-Serie S (bis Gxxxx) [DE+EN:00197021‑xx]
●
Wirkschaltplanmappe SIPLACE X-Serie S (ab Hxxxx) [DE+EN:00197920‑xx]
●
Wirkschaltplanmappe SIPLACE SX1/SX2 V2 (ab Nxxxx) [DE+EN:00197899‑xx]
●
Wirkschaltplanmappe SIPLACE SX4/DX4 [DE+EN: 00196711‑xx]
5 Anhang
5.1 Wirkschaltpläne
52 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
5.1.1 Wirkschaltpläne SIPLACE SX1/SX2 V2

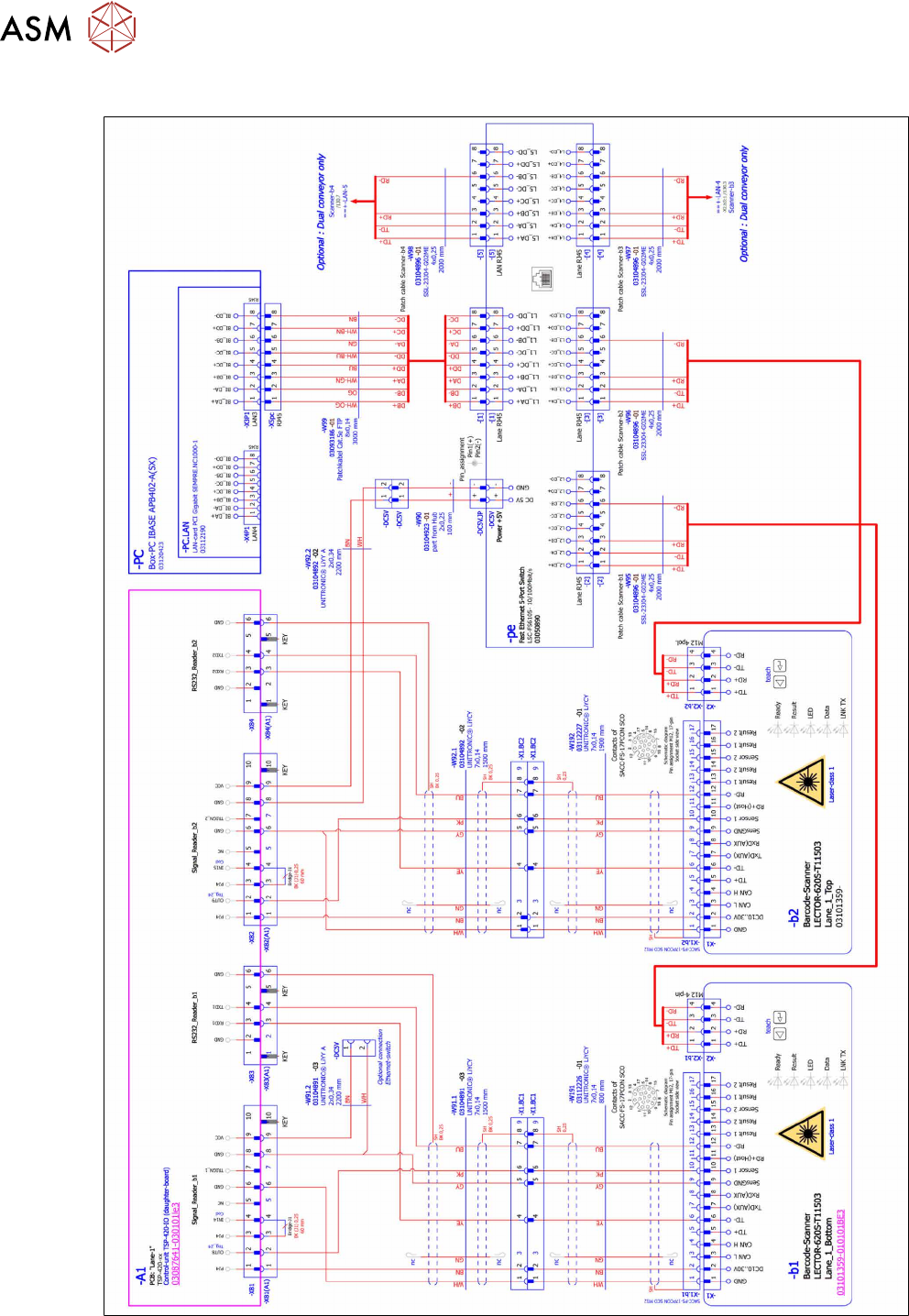

Abb.73: Lector 620 an SIPLACE SX1/SX2 V2 mit SMPS - 1
5 Anhang
5.1 Wirkschaltpläne
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
53

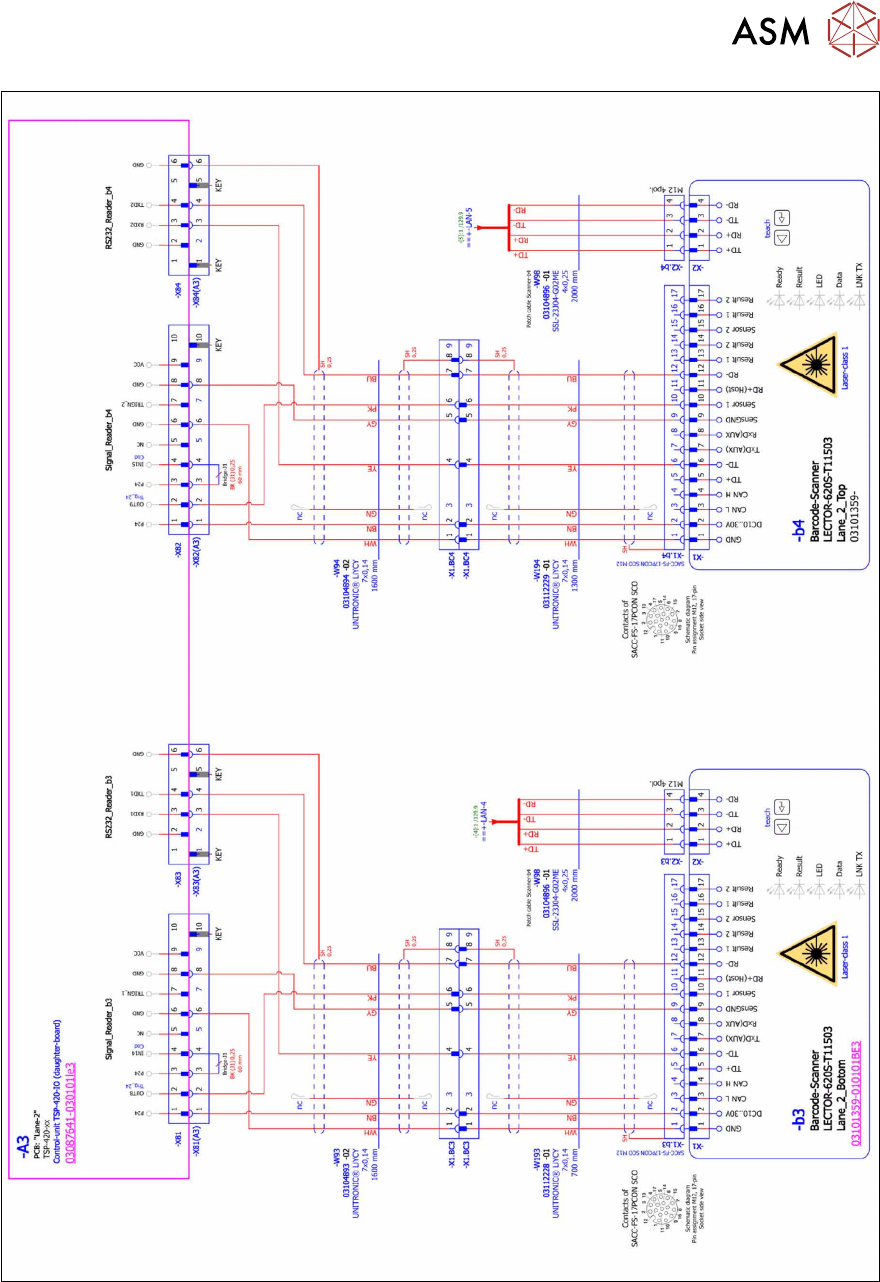

Abb.74: Lector 620 an SIPLACE SX1/SX2 V2 mit SMPS - 2
