3 Einbau 3.8 Kabel verlegen und anschließen Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2 Option PCB Barcode / LP-Barcode (Lector 620) 05/2019 45 Kabelverlegung Montagesätze: ● Montag…
3 Einbau
3.8 Kabel verlegen und anschließen
44 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
3.8.3 SIPLACE TX-Serie: Kabel verlegen und anschließen
Die Anschlüsse für die LP-Barcodeleser befinden sich auf den Transportsteuerungen.
Die Transportsteuerungen befinden sich im Eingangsbereich des Transports.
Abdeckungen demontieren
Abb.65: Abdeckungen demontieren
► Entfernen Sie die Stehbolzen welche
die Abdeckungen(1) fixieren und neh-
men Sie beide Abdeckungen ab.
3 Einbau
3.8 Kabel verlegen und anschließen
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
45
Kabelverlegung
Montagesätze:
●
Montage elektrisch 2D-Barcode X-Series S ET [03104886-xx]
●
Montage elektrisch 2D Barcode X‑SerieS DT [00166666‑xx]
Abb.66: Verkabelung Switch
Abb.67: Kabelverlegung links
Abb.68: Kabelverlegung oben
HINWEIS!
LAN‑Kabel
Das LAN‑Kabel wird nur für die Konfi-
guration der LP‑Barcodescanner zwin-
gend benötigt. Für den Betrieb der
LP‑Barcodescanner und deren Funk-
tion ist das LAN‑Kabel nicht zwingend
erforderlich.
.
► Schließen Sie das LAN‑Kabel an den
Switch (1) an.
► Stecken Sie das Stromversorgungs-
kabel (DC5V) [03104923‑xx] an den
Switch und an Kabel [03104892‑xx] an.
Das Kabel [03104892‑xx] befindet sich
bei den Kabeln für LP‑Barcodeleser
oben.
► Achten Sie darauf, dass die Kabel aus-
reichend Spiel haben. Im Gegensatz zu
den oberen LP‑Barcodelesern werden
die Kabel der unteren LP‑Barcodeleser
nicht durch eine Schleppkette geführt.
► Befestigen Sie den Switch mit Kletto-
star-Klettband am Boden der Eingabe-
band-Verlängerung.
► Überflüssige Kabellängen legen Sie
unten in die Eingabeband-Verlänge-
rung.
Abb.69: Kabelverlegung rechts
3 Einbau
3.8 Kabel verlegen und anschließen
46 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019

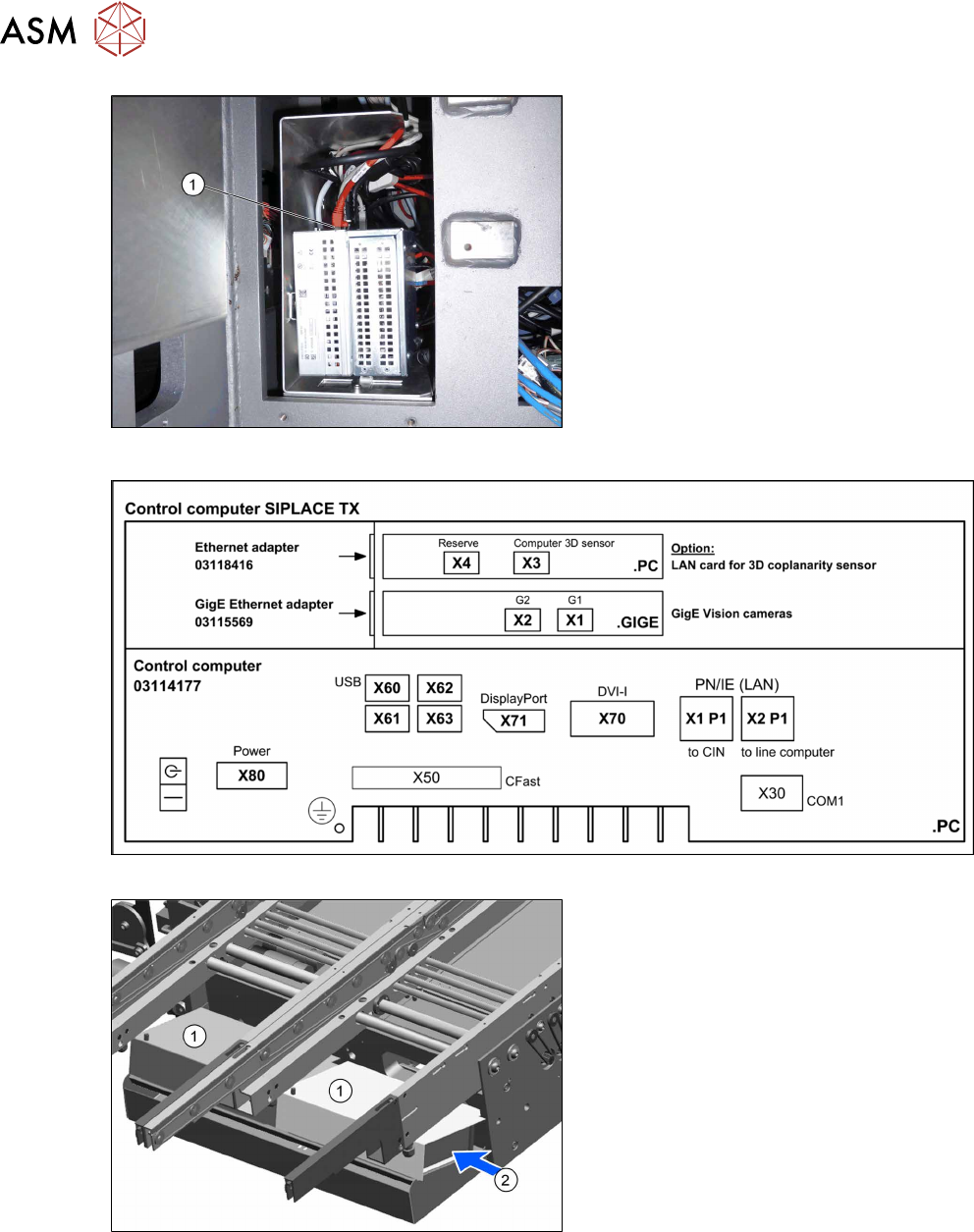

Abb.70: BoxPC-427D
► Verlegen Sie das LAN-Kabel vom
Switch unter dem Transport hindurch
bis zum BoxPC(1).
► Schließen Sie das LAN-Kabel an der
neuen LAN-Karte im BoxPC an
(siehe auch 3.7 "LAN-Karte in BoxPC
einbauen" [}33]).
Abb.71: BoxPC 427D - Anschlüsse
► Stecken Sie die Stromversorgungs-
kabel an den Transportsteuerungen
an(s.u.).
► Montieren Sie die Abdeckungen(1).
Verlegen Sie dabei die Kabel seit-
lich(2) zu den Transportsteuerungen.
