Data Matrix Code:
Der Data Matrix Code besteht aus 4 Hauptkomponenten.

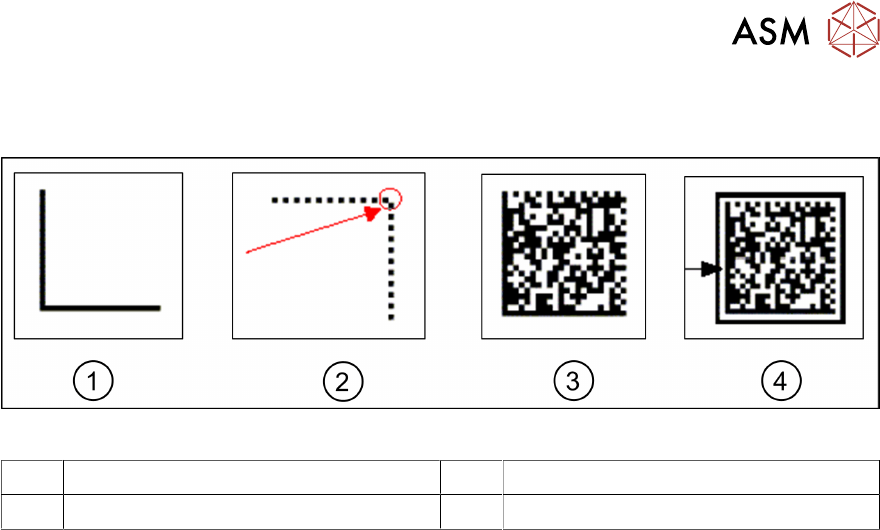

Abb.83: Vier Hauptkomponenten des Data Matrix Code
1 Ecke 2 Gegenüberliegende Ecke
3 Speicherbereich 4 Ruhezone
1. Die feste Begrenzungslinie (Ecke):
Diese feste Begrenzungslinie dient zur Mustererkennung und wird für die Berechnung der
Drehlage des Data Matrix Codes verwendet.
2. Die nicht geschlossene Grenze (gegenüberliegende Ecke):
Diese offene Ecke wird zur Identifizierung der Anzahl von Zeilen und Spalten benutzt. Das ist
die sogenannte "Matrixdichte". Beim ECC 200 ist das Element in der oberen rechten Ecke weiß.
3. Der Speicherbereich:
Dieser enthält die binäre Information in codierter Form. Je nach Zellengröße definiert sich
auch die Anzahl der möglichen Information.
4. Die 'Ruhezone':
Diese leere Zone umgibt den Data Matrix Code. Sie enthält weder Informationen noch wird
sie zur Orientierung verwendet. Die Breite der Ruhezone beträgt ein Feld bzw. eine Zeile.
Vorteile des Data Matrix Code:
●
Flexibel in der Anwendungsgröße
●
Sehr hohe Informationsdichte auf kleinstem Raum (mehr als 2000 Zeichen)
●
Jeder Lesewinkel ist problemlos möglich
●
Geringste Anforderungen an Farbkontrast und Druckqualität und somit auch für Direktbe-
schrifter (z.B. Laserbeschrifter oder Nadelpräger) geeignet. Damit ist ein geringerer Kontrast
als bei Barcode nötig.
●
Fehlerkorrektur durch "Reed-Solomon"-Algorithmus: Es können bis zu 25 % des Codes zer-
stört sein.
5 Anhang
5.3 Auszüge aus der Serviceanleitung
62 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
Anwendungsbeispiele:
●
Lesen von dauerhaften Direktbeschriftungen (z.B. auf Werkzeugen, Motorenbauteile, Trieb-
werksteile, chirurgisch-medizinische Instrumente etc.)
●
Produktion/Fertigung (Kennzeichnung von elektronischen Bauteilen, Werkzeugen)
●
Chemische und biomedizinische Analysegeräte
●
Elektronische Leiterplatten

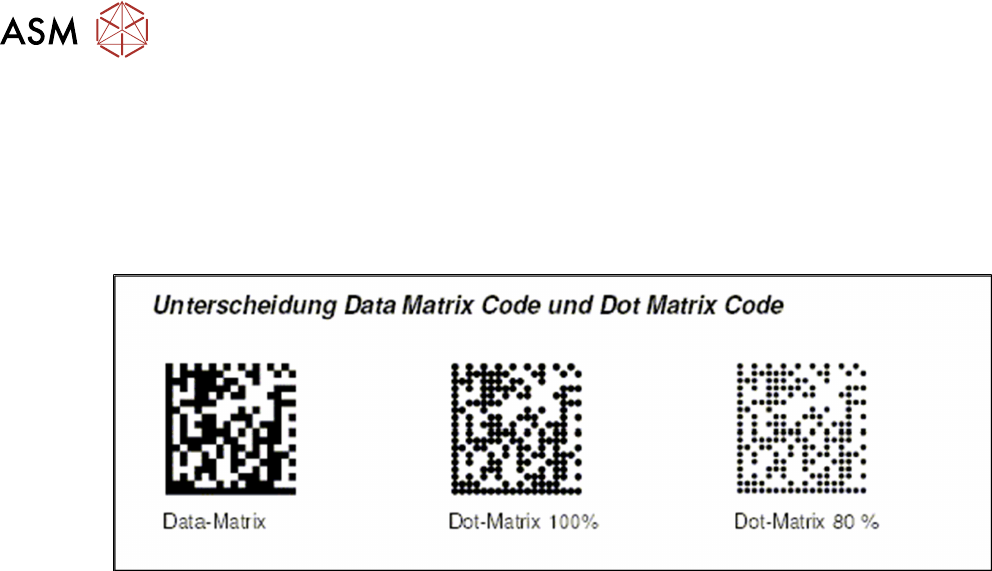

Abb.84: Data Matrix- und DOT Matrix Barcodes
5.3 Auszüge aus der Serviceanleitung
Die folgenden Kapitel sind Auszüge aus der Serviceanleitung Ihrer Maschine. Dort finden Sie ggf.
weitere Informationen.
●
Serviceanleitung SIPLACE SX1/SX2 V2 [DE:00196999‑xx] [EN:00197000‑xx]
●
Serviceanleitung SIPLACE TX-Serie V1 [DE:00198149‑xx] [EN:00198150‑xx]
●
Serviceanleitung SIPLACE TX-Serie V2 [DE:00198538‑xx] [EN:00198539‑xx]
●
Serviceanleitung SIPLACE X-Serie S [DE:00197041‑xx] [EN:00197042‑xx]
5 Anhang
5.3 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
63
5.3.1 LAN-Karte tauschen
Bei installiertem 3D-Koplan oder Barcodescanner wird zusätzlich die "LAN-Karte PCI Gigabit SEM-
PRE NC1000‑1" [03112190‑xx] benötigt.
Diese LAN-Karte wird im "BoxPC ABP402-A CPU1020E 2xPCI SSD (iBase)" [03120423‑xx] an
Maschinen ab Serien-Nr. Nxxxx eingesetzt.
Teile, Hilfsmittel und Werkzeug
●
LAN-Karte PCI Gigabit SEMPRE NC1000-1 [03112190‑xx]
Übersicht

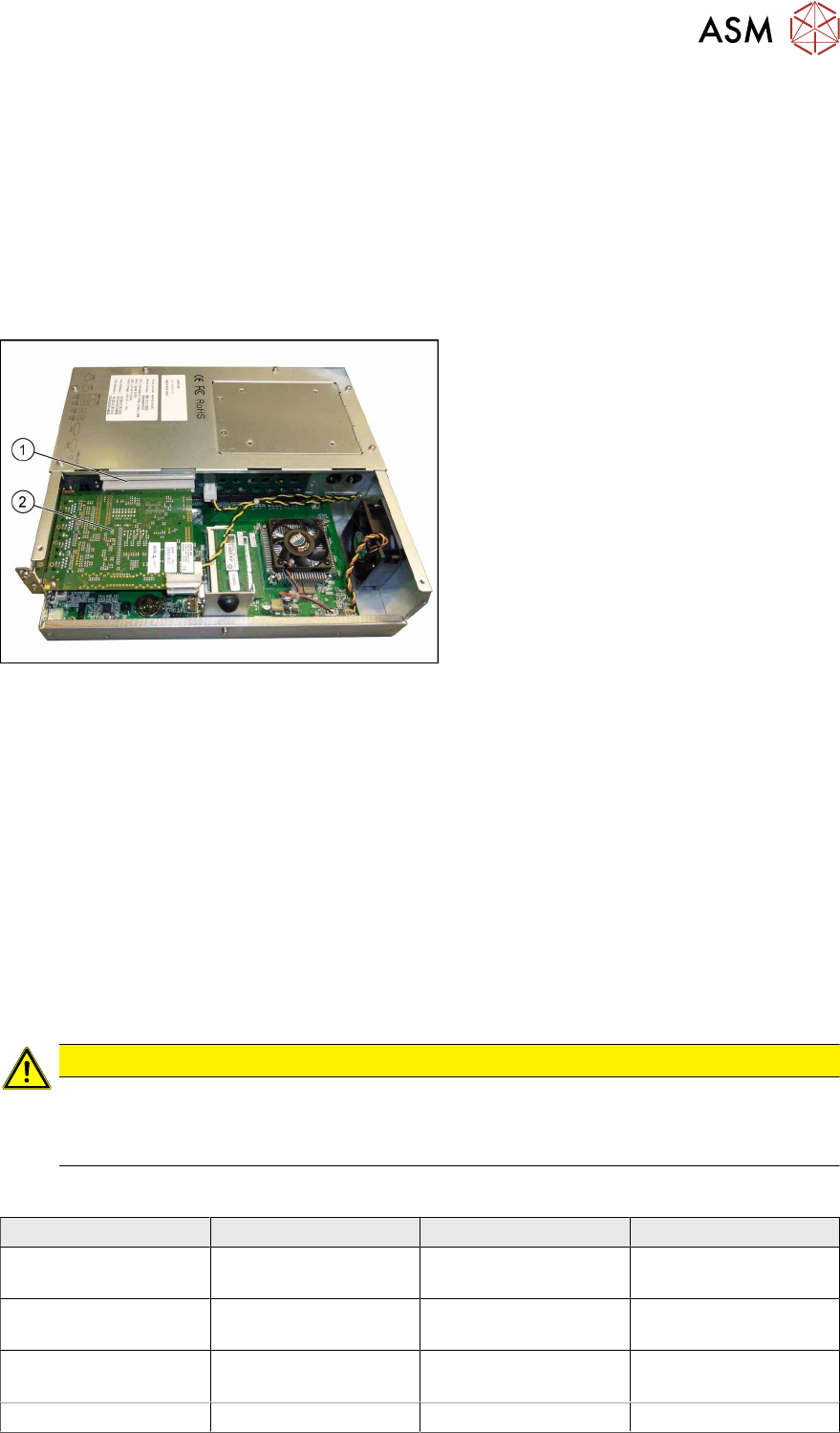

Abb.85: BoxPC ABP402-A CPU1020E 2xPCI SSD (iBase)
1. Freier Steckplatz für LAN-Karte
2. Hotlink-Karte
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}12]
► Bauen Sie den BoxPC aus der Maschine aus.
► Öffnen Sie die Abdeckung über den Steckkarten.
► Entfernen Sie die Befestigungsschraube der LAN-Karte und nehmen Sie die LAN-Karte her-
aus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei folgende Hin-
weise:
VORSICHT
Einbauhinweise
► Achten Sie darauf, dass die Steckkarte korrekt im Steckplatz sitzt.
► Stellen Sie die IP der LAN-Karte ein (s.u.)
Übersicht IP-Adressen
IP-Adresse Subnetz-Maske Bemerkung
SIPLACE LAN 172.22.xxx.xxx 255.255.0.0 LAN-Anschluss am
Rechner
CIN-Box 192.168.255.239 255.255.255.224 LAN-Anschluss am
Rechner
Stationsrechner 192.168.255.249 255.255.255.240 Zusätzliche LAN-Karte
für Koplanrechner
Koplanrechner 192.168.255.253 255.255.255.240
