3 Einbau 3.3 LP-Barcodeleser 2D oben montieren 28 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2 Option PCB Barcode / LP-Barcode (Lector 620) 05/2019 Abb.22: Gasdruckfeder oben Abb.2…
3 Einbau
3.2 Schloss und Gasdruckfeder am Eingreifschutz montieren
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
27
Abb.18: Riegel am Schloss
► Setzen Sie den Riegel(2) ein.
► Setzen Sie die Schraube(1) ein und
ziehen Sie diese fest.
► Verwenden Sie Loctite 241 oder 243
zum Sichern der Schrauben.
Abb.19: Haltewinkel
► Montieren Sie den Haltewinkel
X‑SerieS(1) an der Klappe der Ver-
kleidung mit den zwei Schrauben
M5x16(2).
Abb.20: Kugelkopf oben
Abb.21: Kugelkopf unten
► Setzen Sie die beiden Kugelköpfe(1) oben und unten ein.
3 Einbau
3.3 LP-Barcodeleser 2D oben montieren
28 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
Abb.22: Gasdruckfeder oben
Abb.23: Gasdruckfeder unten
► Setzen Sie die Gasdruckfeder(1) oben ein und sichern Sie diese mit einem Sicherheitssplint.
► Setzen Sie die Gasdruckfeder(2) unten ein und sichern Sie diese mit einem Sicherheitssplint.
3.3 LP-Barcodeleser 2D oben montieren
Abb.24: Montagesatz
Montagesatz 2D LP-Barcode oben
SIPLACE X‑SerieS [00519996‑xx]
Abb.25: Schleppkette demontieren
► Lösen Sie die Schleppkette(1) von der
Halterung.
► Entfernen Sie das Endglied der
Schleppkette auf beiden Seiten.
3 Einbau
3.3 LP-Barcodeleser 2D oben montieren
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
29

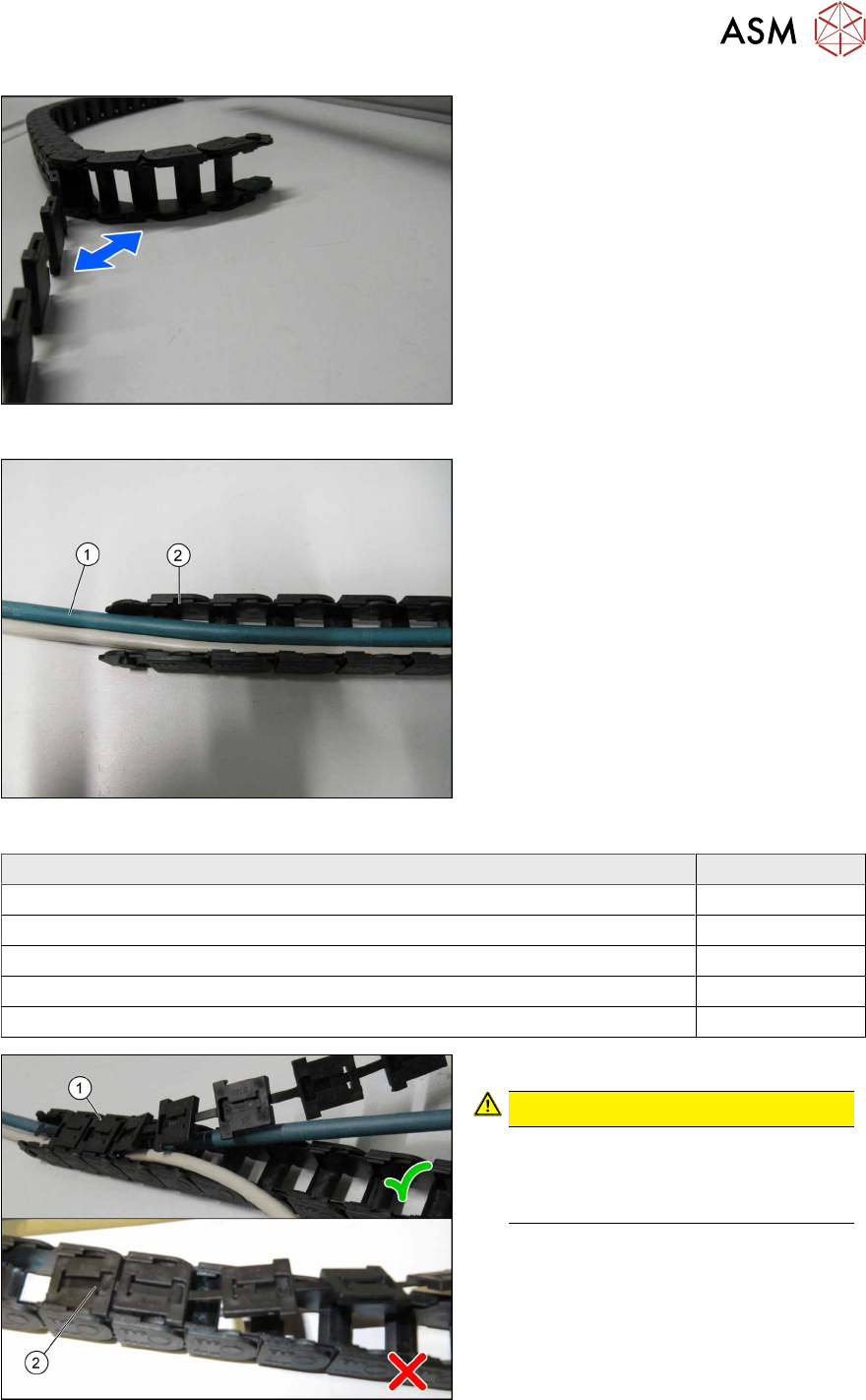

Abb.26: Schleppkette öffnen
► Öffnen Sie die Schleppkette.
Abb.27: Kabel in der Schleppkette
► Markieren Sie die Kabel an beiden
Enden, so dass Sie diese später ein-
deutig zuordnen können.
► Ordnen Sie die Kabel entsprechend
dem Einbauort zu (siehe auch Tabelle).
► Legen Sie die Kabel(1) in die Schlepp-
kette(2) ein.
Kabel Art.-Nr.
Kabel LP-Barcodeleser Lector-620 Spur-2 unten 03104893-xx
Kabel LP-Barcodeleser Lector-620 Spur-2 oben 03104894-xx
Kabel mit Stecker 2 m SSL-2J04-G02ME 03104896-xx
Kabel: Verlängerung LP-Barcodeleser Spur-2 unten 03112228-xx
Kabel: Verlängerung LP-Barcodeleser Spur-2 oben 03112229-xx
Abb.28: Schleppkette verschließen
► Verschließen Sie die Schleppkette(1).
VORSICHT!
Achten Sie auf die korrekte
Orientierung(1) beim Einklicken der
Verschlüsse. Verdrehen Sie die
Verschlüsse nicht(2).
.
