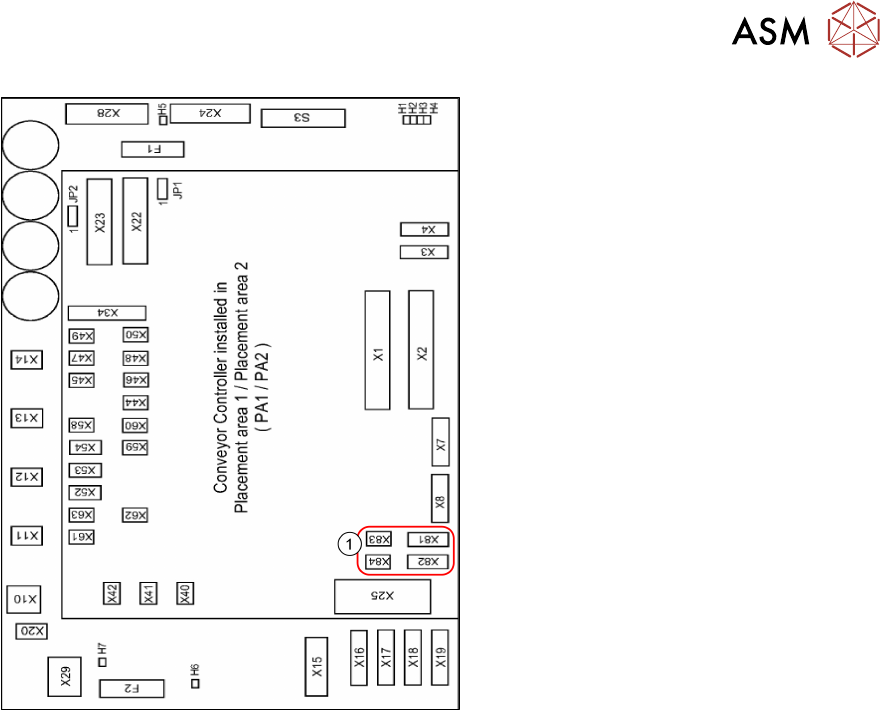

Abb.72: Transportsteuerung
1. Anschlüsse für LP-Barcodescanner
– Spur 1 / Einfachtransport:
LP-Barcodeleser b1 Spur Unten
X81+83
LP-Barcodeleser b2 Spur Oben
X82+84
– Spur 2 (nur Doppeltransport)
LP-Barcodeleser b3 Spur Unten
X81+83
LP-Barcodeleser b4 Spur Oben
X82+84
Siehe auch:
– 5.3.3 "Transportsteuerung TSP420
[03087642‑xx]" [}64]
– 5.1 "Wirkschaltpläne" [}51]
► Stecken Sie die Kabel auf die
Anschlüsse X81 bisX84(1).
► Wiederholen Sie diese Schritte ggf. für
die zweite Transportspur.
3.9 Abschließende Arbeiten durchführen
► Montieren Sie die Abdeckungen und die Hubtischplatten.
► Befestigen Sie den Eingreifschutz wieder an der Maschine.
► Schalten Sie die Maschine wieder an und nehmen Sie die Installation der Software vor.
3 Einbau
3.9 Abschließende Arbeiten durchführen
48 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
4 Softwareinstallation und Konfiguration
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
49
4 Softwareinstallation und Konfiguration
Für die Softwareinstallation der SICK-Software SOPAS und die Konfiguration des LP-Barcode-
lesers 2D LECTOR 620 lesen Sie die Anleitung "Installation und Konfiguration Barcodeleser
SICK" [DE:00198202‑xx] [EN:00198203‑xx].
HINWEIS
Weitere Informationen
Für weitere Informationen wenden Sie sich an den SIPLACE-Service mit Hinweis auf fol-
gende Nummern:
► TI2016-05V03 / TI2016-05C03
► TI2015-12V06 / TI2015-12C06
