5 Anhang
5.3 Auszüge aus der Serviceanleitung
64 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
5.3.2 GigE-Ethernet-Adapter tauschen
Teile, Hilfsmittel und Werkzeug
●
GigE-Ethernet-Adapter PCI-E I340-T4 [03105575‑xx]
●
GigE-Ethernet-Adapter PCI-E I350 T2 V2 BLK [03115569‑xx]
Übersicht
Abb.86: GigE-Ethernet-Adapter im BoxPC 427D
1. GigE-Ethernet-Adapter
Ausbau
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}12]
► Bauen Sie den BoxPC aus der Maschine aus.
► Entfernen Sie die Befestigungsschrauben der Abdeckung des BoxPC und öffnen Sie diese.
► Entfernen Sie die Befestigungsschraube am Ethernet-Adapter und nehmen Sie den Ethernet-
Adapter heraus.
Einbau
► Verfahren Sie für den Einbau in umgekehrter Reihenfolge. Beachten Sie dabei außerdem fol-
gende Hinweise:
– Achten Sie darauf, dass die Steckkarte korrekt im Steckplatz sitzt.
5.3.3 Transportsteuerung TSP420 [03087642‑xx]
In Maschinen der SIPLACE TX-Serie sind zwei TSP420 verbaut.
Die Transportsteuerung "TSP420 komplett" [03087642-xx] setzt sich zusammen aus:
●
Main-Board: TSP420-M [03087640-xx]
●
I/O-Board: TSP420-IO [03087641-xx]
VORSICHT
Diese beiden Platinen dürfen nicht getrennt werden!
HINWEIS
Abschlusswiderstand (Kabelsatz Leiterplatten-Doppeltransport [03110653‑xx])
Der Abschlusswiderstand ist standardmäßig auf die "Shuttle-Option" eingestellt
5 Anhang
5.3 Auszüge aus der Serviceanleitung
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
65

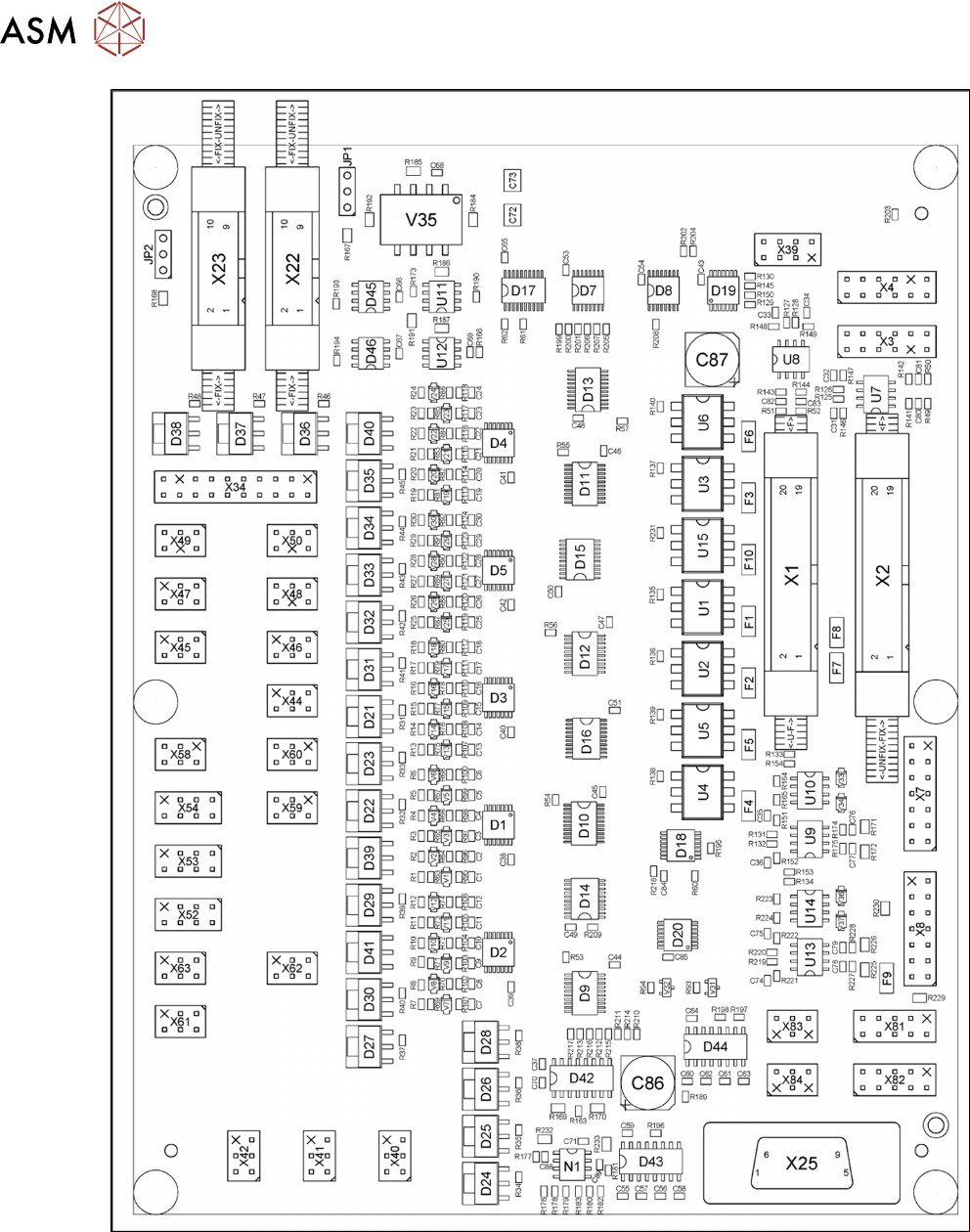

Abb.87: 03087640-02
5 Anhang
5.3 Auszüge aus der Serviceanleitung
66 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
Abb.88: 03087641-02
