3 Einbau
3.5 Maßband anbringen
32 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
3.5 Maßband anbringen

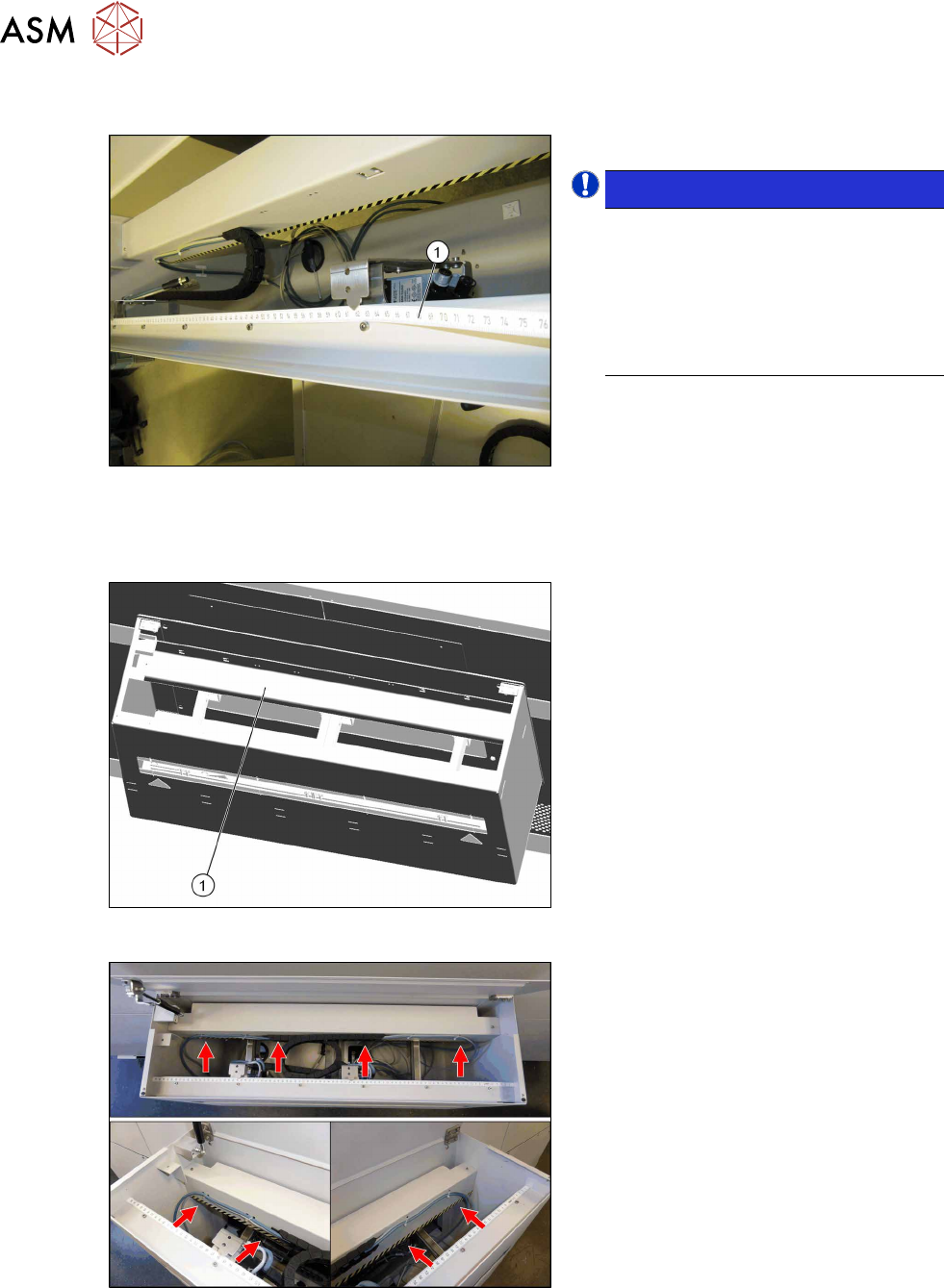

Abb.36: Maßband befestigen
► Befestigen Sie das Maßband (1).
HINWEIS!
Das Maßband dient lediglich der
manuellen Kontrolle.
Die genaue Position und Orientierung
des Maßbands kann kundenspezifisch
gewählt werden.
Wir empfehlen das Maßband nach der
festen Wangenposition auszurichten.
.
3.6 Eingreifschutz montieren
Abb.37: Eingreifschutz
► Montieren Sie den Eingreifschutz(1)
[03100338‑xx] in der Eingabeband-Ver-
längerung (bei Option Barcode oben:
zusammen mit den darauf montierten
Barcodelesern).
Abb.38: Warnstreifen
► Kleben Sie den gelb-schwarzen Warn-
streifen an die untere Kante des Ein-
greifschutzes.
3 Einbau
3.7 LAN-Karte in BoxPC einbauen
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
33
3.7 LAN-Karte in BoxPC einbauen
SIPLACE SX1/SX2 ab Serien-Nr. Nxxxx:
► Bauen Sie die "LAN-Karte PCI Gigabit SEMPRE NC1000-1" [03112190‑xx] in den "BoxPC
ABP402-A CPU1020E 2xPCI SSD (iBase)" [03120423‑xx] ein.
Lesen Sie dazu die Serviceanleitung Ihrer Maschine oder den Abschnitt 5.3.1 "LAN-Karte tau-
schen" [}63] (analoge Vorgehensweise).
SIPLACE X-Serie S bis Serien-Nr. Gxxxx:
► Bei diesen Maschinen muss keine LAN-Karte eingebaut werden.
SIPLACE X-Serie S ab Serien-Nr. Hxxxx und
SIPLACE TX-Serie:
► Bauen Sie die "LAN-Karte PCI Express 2x Gigabit LAN" [03118416‑xx] in den BoxPC 427D
[03114177‑xx] ein.
Lesen Sie dazu die Serviceanleitung Ihrer Maschine oder den Abschnitt 5.3.2 "GigE-Ethernet-
Adapter tauschen" [}64] (analoge Vorgehensweise).
3.8 Kabel verlegen und anschließen
SIPLACE SX1/SX2 ab Serien-Nr. Nxxxx:
► Fahren Sie fort mit Abschnitt 3.8.1 "SIPLACE SX1/SX2: Kabel verlegen und
anschließen" [}34].
SIPLACE X-Serie S:
► Fahren Sie fort mit Abschnitt 3.8.2 "SIPLACE X-Serie S: Kabel verlegen und
anschließen" [}38].
SIPLACE TX-Serie:
► Fahren Sie fort mit Abschnitt 3.8.3 "SIPLACE TX-Serie: Kabel verlegen und
anschließen" [}44].
3 Einbau
3.8 Kabel verlegen und anschließen
34 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
3.8.1 SIPLACE SX1/SX2: Kabel verlegen und anschließen
Die Anschlüsse für die LP-Barcodeleser befinden sich auf den Transportsteuerungen.
Die Transportsteuerungen befinden sich im Eingangsbereich des Transports.
Abdeckungen demontieren

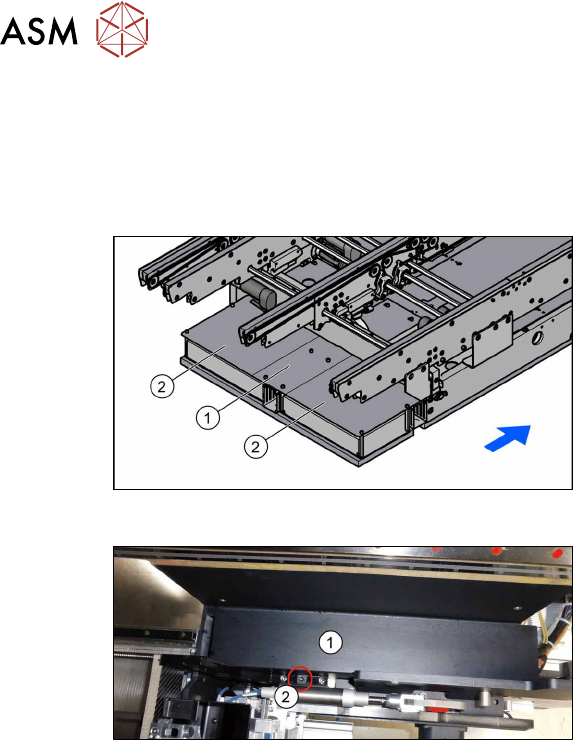

Abb.39: Abdeckbleche demontieren
► Entfernen Sie die vier Befestigungs-
schrauben des Halteblechs(1) und
nehmen Sie das Halteblech ab.
► Nehmen Sie die Abdeckungen(2) über
den Transportsteuerungen ab.
Abb.40: Abdeckung Kabelschacht
► Entfernen Sie die Befestigungs-
schraube(2) und nehmen Sie die
Abdeckung(1) über dem Kabelschacht
ab.
