3 Einbau
3.8 Kabel verlegen und anschließen
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
35
Kabelverlegung
Montagesätze:
●
Montage elektrisch 2D-Barcode X-Series S ET [03104886-xx]
●
Zusätzlich bei Doppeltransport: Montage elektrisch 2D Barcode X‑SerieS DT [00166666‑xx]
Abb.41: Verkabelung Switch
Abb.42: Kabelverlegung links
Abb.43: Kabelverlegung oben
 HINWEIS!
LAN‑Kabel
Das LAN‑Kabel wird nur für die Konfi-
guration der LP‑Barcodescanner zwin-
gend benötigt. Für den Betrieb der
LP‑Barcodescanner und deren Funk-
tion ist das LAN‑Kabel nicht zwingend
erforderlich.
.
► Schließen Sie das LAN‑Kabel an den
Switch (1) an.
► Stecken Sie das Stromversorgungs-
kabel (DC5V) [03104923‑xx] an den
Switch und an Kabel [03104892‑xx] an.
Das Kabel [03104892‑xx] befindet sich
bei den Kabeln für LP‑Barcodeleser
oben.
► Achten Sie darauf, dass die Kabel aus-
reichend Spiel haben. Im Gegensatz zu
den oberen LP‑Barcodelesern werden
die Kabel der unteren LP‑Barcodeleser
nicht durch eine Schleppkette geführt.
► Befestigen Sie den Switch mit Kletto-
star-Klettband am Boden der Eingabe-
band-Verlängerung.
► Überflüssige Kabellängen legen Sie
unten in die Eingabeband-Verlänge-
rung.
Abb.44: Kabelverlegung rechts
3 Einbau
3.8 Kabel verlegen und anschließen
36 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
Abb.45: Verlegung Stromversorgungskabel
► Verlegen Sie die Stromversorgungs-
kabel durch die Aussparung(1) zur
Transportsteuerung(2).
Abb.46: Transportsteuerung
1. Anschlüsse für LP-Barcodescanner
– Spur 1 / Einfachtransport:
LP-Barcodeleser b1 Spur Unten
X81+83
LP-Barcodeleser b2 Spur Oben
X82+84
– Spur 2 (nur Doppeltransport)
LP-Barcodeleser b3 Spur Unten
X81+83
LP-Barcodeleser b4 Spur Oben
X82+84
Siehe auch:
– 5.3.3 "Transportsteuerung TSP420
[03087642‑xx]" [}64]
– 5.1 "Wirkschaltpläne" [}51]
► Stecken Sie die Kabel auf die
Anschlüsse X81 bisX84(1).
► Wiederholen Sie diese Schritte ggf. für
die zweite Transportspur.
3 Einbau
3.8 Kabel verlegen und anschließen
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
37

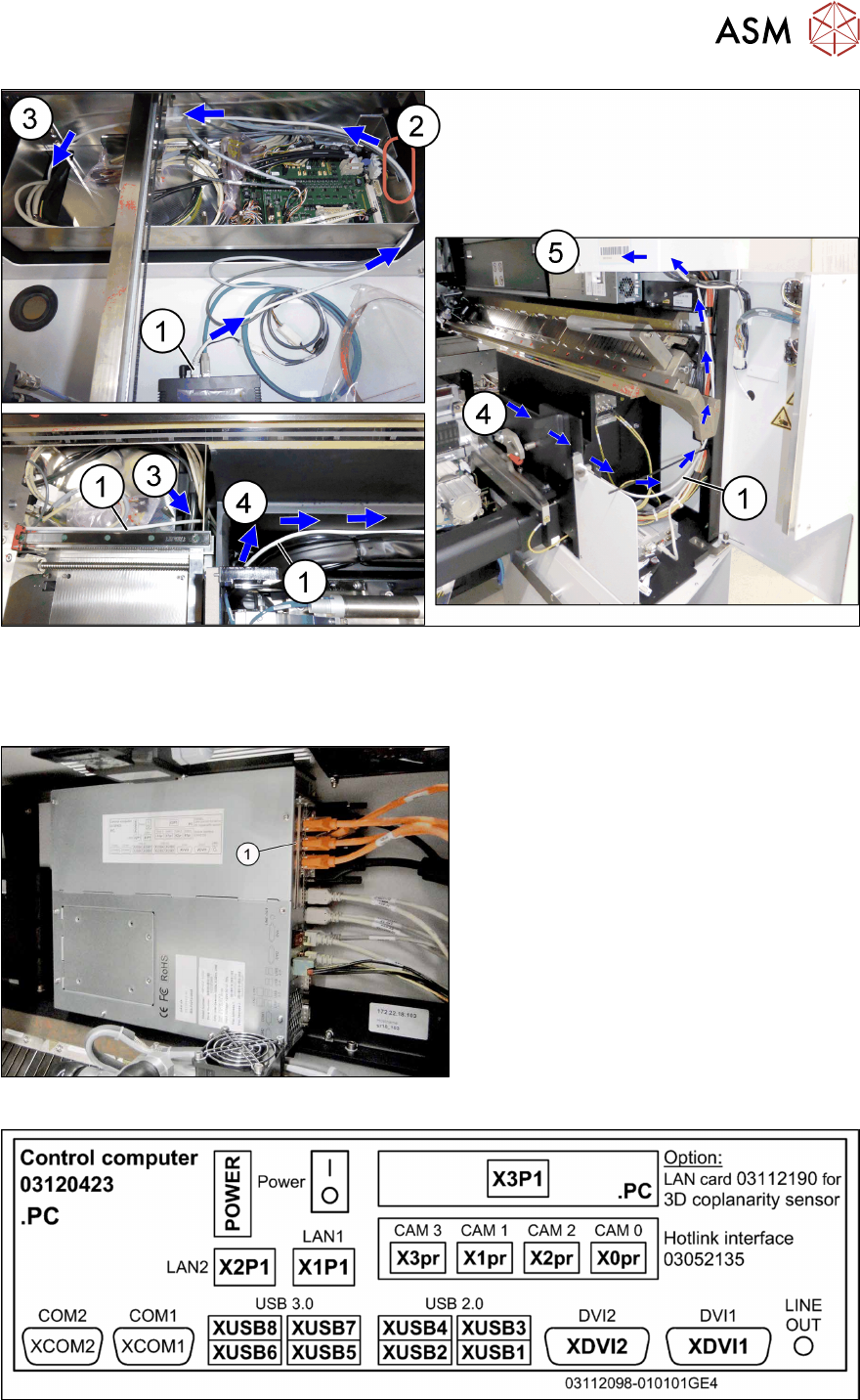

Abb.47: Verlegung LAN-Kabel
► Verlegen Sie das LAN-Kabel(1) vom Switch durch die Aussparung(2) an der Transportsteue-
rung, durch den Maschinenständer(3), durch den Kabelkanal(4) bis zum BoxPC(5).
Abb.48: BoxPC ABP402-A
► Schließen Sie das LAN-Kabel an die
neue LAN-Karte im BoxPC(1) an
(siehe auch 3.7 "LAN-Karte in BoxPC
einbauen" [}33]).
Abb.49: Anschlüsse BoxPC ABP402-A CPU1020E 2xPCI SSD (iBase) [03120423‑xx] (ab Nxxxx)
