3 Einbau
3.8 Kabel verlegen und anschließen
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
37
Abb.47: Verlegung LAN-Kabel
► Verlegen Sie das LAN-Kabel(1) vom Switch durch die Aussparung(2) an der Transportsteue-
rung, durch den Maschinenständer(3), durch den Kabelkanal(4) bis zum BoxPC(5).
Abb.48: BoxPC ABP402-A
► Schließen Sie das LAN-Kabel an die
neue LAN-Karte im BoxPC(1) an
(siehe auch 3.7 "LAN-Karte in BoxPC
einbauen" [}33]).
Abb.49: Anschlüsse BoxPC ABP402-A CPU1020E 2xPCI SSD (iBase) [03120423‑xx] (ab Nxxxx)
3 Einbau
3.8 Kabel verlegen und anschließen
38 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
3.8.2 SIPLACE X-Serie S: Kabel verlegen und anschließen
Die Anschlüsse für die LP-Barcodeleser befinden sich auf den Transportsteuerungen.
Die Transportsteuerungen befinden sich unter der Hubtischplatte von Bestückbereich1.
Ausbau der Hubtischplatte
Die Anschlüsse für den LP-Barcodeleser liegen unter der Hubtischplatte.
► Bauen Sie die Hubtischplatte im Bestückbereich 1 wie folgt aus. (Beim Doppeltransport müs-
sen beide Hubtischplatten ausgebaut werden.)
WARNUNG
Schweres Maschinenteil
Vorsicht beim Herausheben der Platte.
► Tragen Sie Sicherheitsschuhe.

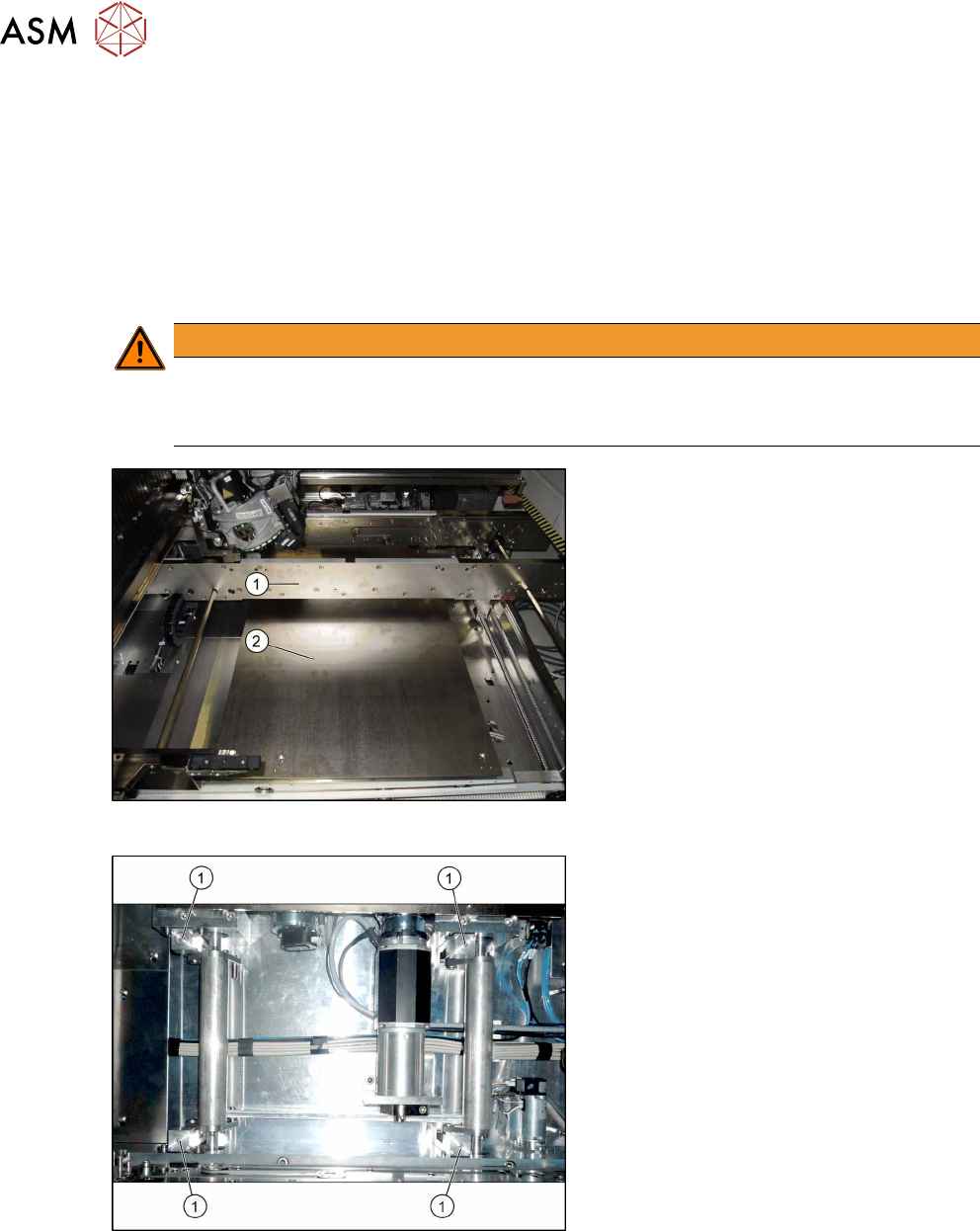

Abb.50: Hubtischplatte demontieren
► Bringen Sie die Transportwangen(1) in
eine geeignete Arbeitsposition.
► Lösen Sie die Befestigungsschrauben
(M6x30) der Hubtischplatte(2) und
nehmen Sie die Hubtischplatte aus der
Maschine. Die Hubtischplatte ist auf
den Hubtischplatten-Führungen verstif-
tet, kann aber leicht heruntergezogen
werden.
Abb.51: Hubtischplatten-Führungen
► Markieren Sie sich die Positionen der
Hubtischplatten-Führungen(1) für den
späteren Wiedereinbau. Diese dürfen
nicht vertauscht werden. Ansonsten
müssen Sie nach dem Einbau die
Parallelität der Hubtischplatten neu ein-
stellen (siehe Serviceanleitung).
3 Einbau
3.8 Kabel verlegen und anschließen
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
39
Abdeckungen demontieren
Abb.52: Abdeckungen demontieren
► Lösen Sie die Schrauben der Abde-
ckungen(1) über den Transportsteue-
rungen im Eingabebereich und nehmen
Sie die Abdeckungen ab.
Kabelverlegung
Montagesätze:
●
Montage elektrisch 2D-Barcode X-Series S ET [03104886-xx]
●
Zusätzlich bei Doppeltransport: Montage elektrisch 2D Barcode X‑SerieS DT [00166666‑xx]
Abb.53: Übersicht Kabelverlegung
