3 Einbau 3.8 Kabel verlegen und anschließen Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2 Option PCB Barcode / LP-Barcode (Lector 620) 05/2019 41 Abb.58: Kabelverlegung ► Verlegen Si…
3 Einbau
3.8 Kabel verlegen und anschließen
40 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
Abb.54: Verkabelung Switch
Abb.55: Kabelverlegung links
Abb.56: Kabelverlegung oben
HINWEIS!
LAN‑Kabel
Das LAN‑Kabel wird nur für die Konfi-
guration der LP‑Barcodescanner zwin-
gend benötigt. Für den Betrieb der
LP‑Barcodescanner und deren Funk-
tion ist das LAN‑Kabel nicht zwingend
erforderlich.
.
► Schließen Sie das LAN‑Kabel an den
Switch (1) an.
► Stecken Sie das Stromversorgungs-
kabel (DC5V) [03104923‑xx] an den
Switch und an Kabel [03104892‑xx] an.
Das Kabel [03104892‑xx] befindet sich
bei den Kabeln für LP‑Barcodeleser
oben.
► Achten Sie darauf, dass die Kabel aus-
reichend Spiel haben. Im Gegensatz zu
den oberen LP‑Barcodelesern werden
die Kabel der unteren LP‑Barcodeleser
nicht durch eine Schleppkette geführt.
► Befestigen Sie den Switch mit Kletto-
star-Klettband am Boden der Eingabe-
band-Verlängerung.
► Überflüssige Kabellängen legen Sie
unten in die Eingabeband-Verlänge-
rung.
Abb.57: Kabelverlegung rechts
3 Einbau
3.8 Kabel verlegen und anschließen
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
41
Abb.58: Kabelverlegung
► Verlegen Sie das LAN-Kabel(1) vom Switch(2) unter dem Transport hindurch(3), durch die
Öffnung(4) bis zum BoxPC(5).
Abb.59: BoxPC 827C (SIPLACE X-Serie S bis Gxxxx)
Abb.60: BoxPC 427D (SIPLACE X-Serie S ab
Hxxxx)
► Schließen Sie das LAN-Kabel am BoxPC an.
3 Einbau
3.8 Kabel verlegen und anschließen
42 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019

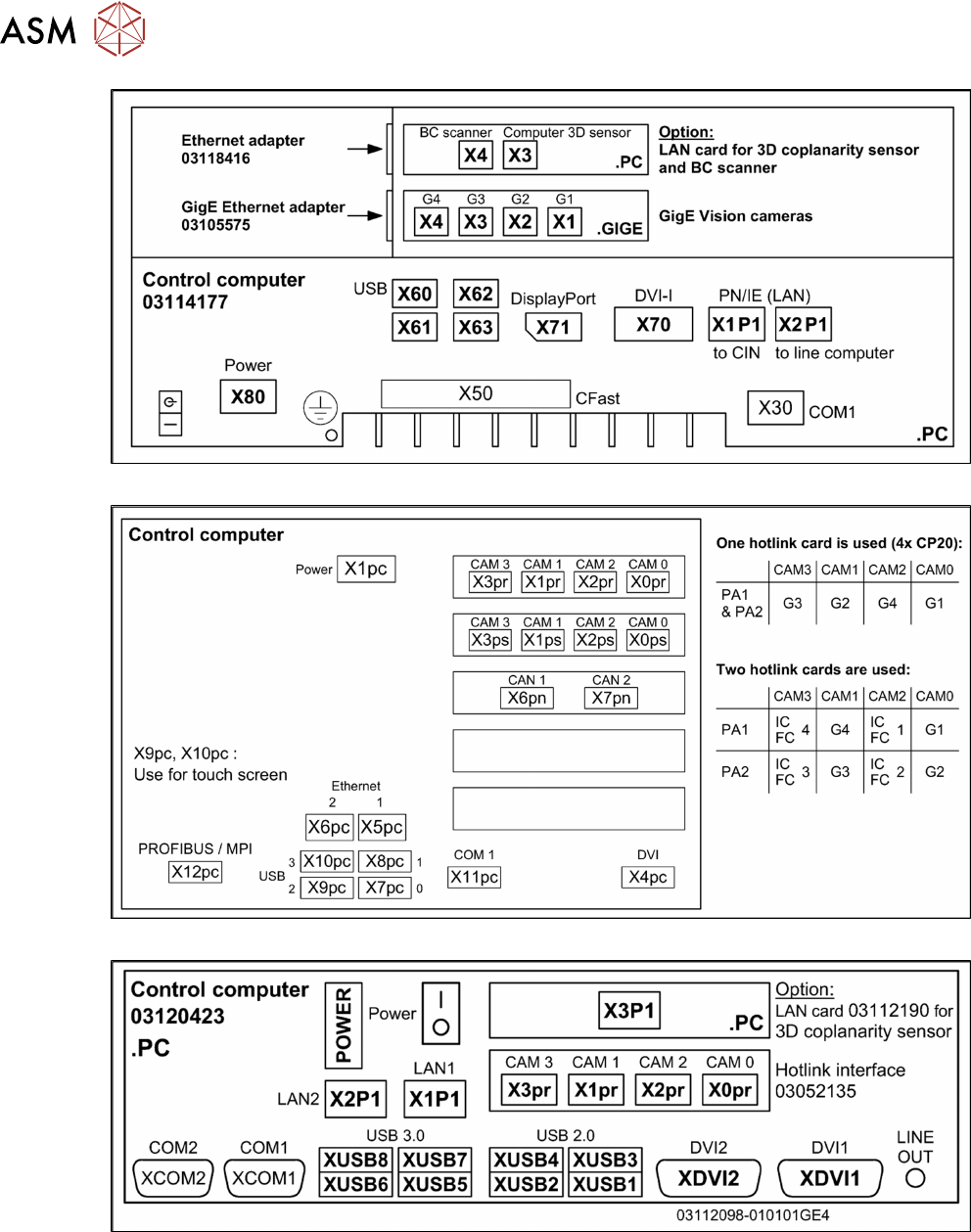

Abb.61: Übersicht Anschlüsse BoxPC 427D
Abb.62: Übersicht Anschlüsse BoxPC 627x/827x
Abb.63: Anschlüsse BoxPC ABP402-A CPU1020E 2xPCI SSD (iBase) [03120423‑xx] (ab Nxxxx)
Der BoxPC ABP402-A wird ca. ab 2019 verbaut.
