5 Anhang 5.1 Wirkschaltpläne 54 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2 Option PCB Barcode / LP-Barcode (Lector 620) 05/2019 5.1.2 Wirkschaltpläne SIPLACE X-Serie S Bis Serien-N…
5 Anhang
5.1 Wirkschaltpläne
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
53
Abb.74: Lector 620 an SIPLACE SX1/SX2 V2 mit SMPS - 2
5 Anhang
5.1 Wirkschaltpläne
54 Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
5.1.2 Wirkschaltpläne SIPLACE X-Serie S
Bis Serien-Nr. Gxxxx:

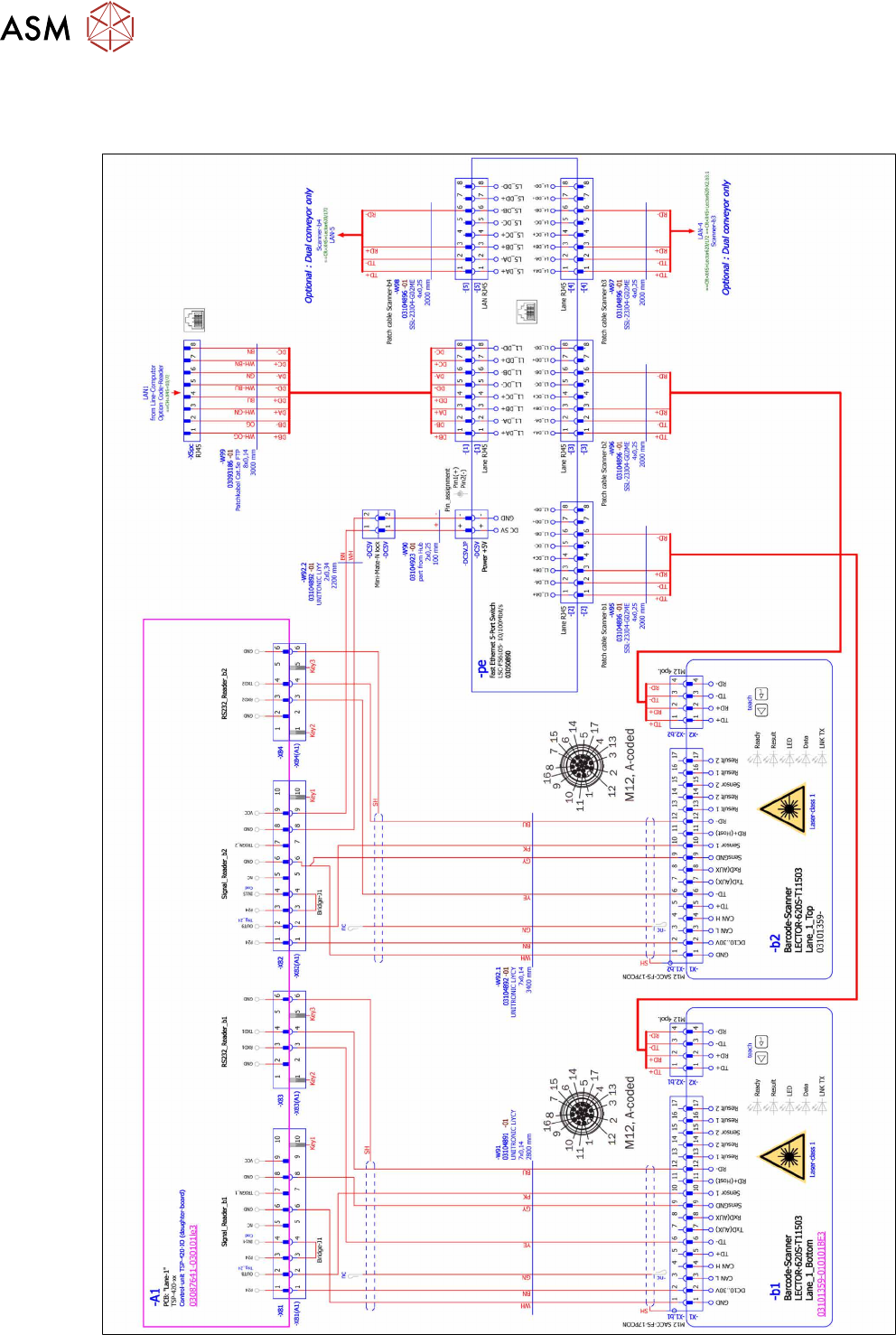

Abb.75: Lector 620 an SIPLACE X-Serie S bis Serien-Nr. Gxxxx - 1
5 Anhang
5.1 Wirkschaltpläne
Assembly Instructions / Montageanleitung SIPLACE TX-Series, X-Series S, SX1/SX2 V2
Option PCB Barcode / LP-Barcode (Lector 620) 05/2019
55
Abb.76: Lector 620 an SIPLACE X-Serie S bis Serien-Nr. Gxxxx – 2
