NPM-DGS GERBER 转换器 3.1 创建检查数据 EJS9AC-MB-03G-02 Page 3-67 4. 焊料检查间隔的设定 1 单击 [ 工具 ] [ 焊料检查数据编辑 ] [ 检查间隔 ] 。 将显示 < 焊料检查间隔设置 > 画面。 2 进行焊料检查间隔的设定。 请参照表格 “ 焊料检查间隔的设定项目 ” 进行编 辑。 3 完成编辑后，单击 [ 关闭 ] 。 焊料检查间隔的设定项目 设…
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-66 EJS9AC-MB-03G-02
3.
焊料检查软切换的设定
1
单击
[
工具
]
[
焊料检查数据编辑
]
[
软切换
]
。
将显示
<
焊料检查软切换设置
>
画面。
2
进行焊料检查软切换的设定。
请参照表格
“
焊料检查软切换的内容
”
进行编辑。
3
完成编辑后，单击
[
关闭
]
。
焊料检查软切换的内容
设定项目
说明
检查后清理
当在焊料检查发生警告基板时，将作为反馈动作而执行清理动作。
位置计算
在试印刷画面进行印刷检查，并将其结果的位置偏移量视为印刷补
正值而加以保存。
焊料检查后重叠印刷
当在焊料检查发生警告基板时，将作为反馈动作而实施重叠印刷。
全自动操作的停止警告
即使在焊料检查发生
NG
，即使为警告基板，都在检查后停止。
固定为
“
关闭
”
。
在自动操作中全部停止
即使焊料检查结果为
OK
基板，也在检查后停止。
固定为
“
关闭
”
。
检查
NG
停止
即使在焊料检查中发生
NG
开口，也立刻停止开口。
固定为
“
关闭
”
。
初始值全部都为
“
关闭
”
。
<
焊料检查软切换设置
>
画面的按钮说明
按钮
说明
[
应用
]
将当前显示中的
<
焊料检查软切换设置
>
画面内容作为检查数据而进行设定。当在编辑
画面变更值时，请务必单击
[
应用
]
。
[
关闭
]
关闭
<
焊料检查软切换设置
>
画面。
GC030107S-05C01
1
GC030107S-06C01
3
2
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-67
4.
焊料检查间隔的设定
1
单击
[
工具
]
[
焊料检查数据编辑
]
[
检查间隔
]
。
将显示
<
焊料检查间隔设置
>
画面。
2
进行焊料检查间隔的设定。
请参照表格
“
焊料检查间隔的设定项目
”
进行编
辑。
3
完成编辑后，单击
[
关闭
]
。
焊料检查间隔的设定项目
设定项目
说明
间隔检查模式
设定进行检查的时机与参数值。
固定为
“
每次印刷设定的次数
”
。
动作内容
设定检查方法。
固定为
“
基板模块
(
除了跳过开口部以外
)”
。
<
焊料检查间隔设置
>
画面按钮说明
按钮
说明
[
应用
]
将当前显示中的
<
焊料检查间隔设置
>
画面的内容作为检查数据而进行设定。当在编辑
画面变更值时，请务必单击
[
应用
]
。
[
关闭
]
关闭
<
焊料检查间隔设置
>
画面。
GC030107S-07C01
1
GC030107S-08C01
3
2
GC030107S-09C1
3
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-68 EJS9AC-MB-03G-02

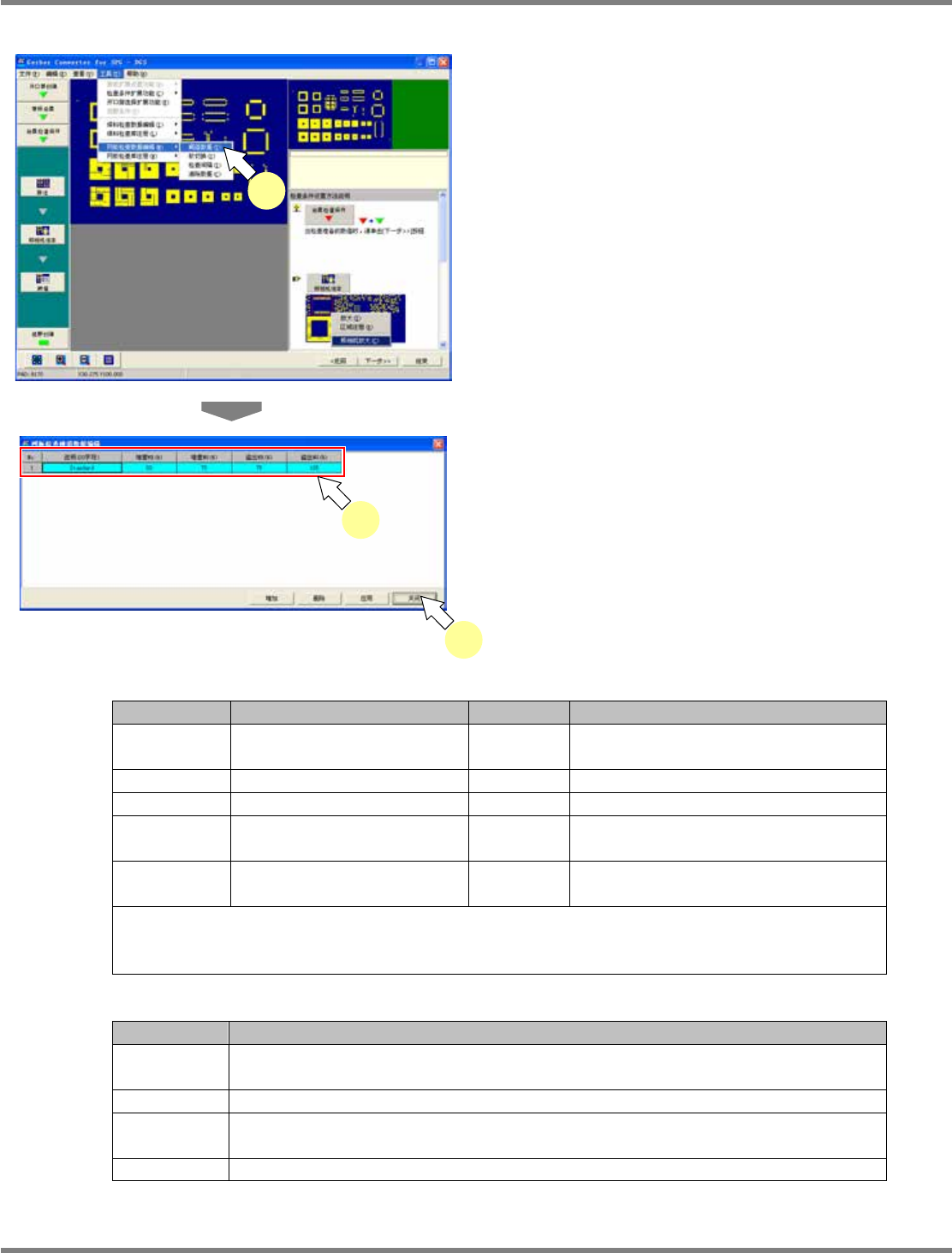

5.
网版检查阈值数据的编辑
1
单击
[
工具
]
[
网版检查数据编辑
]
[
阈值数据
]
。
将显示
<
网版检查阈值数据编辑
>
画面。
2
进行网版检查阈值数据的编辑。
请参照表格
“<
网版检查阈值数据编辑
>
画面的
输入数据范围
”
的记载进行编辑。
3
完成编辑后，单击
[
关闭
]
。
<
网版检查阈值编辑
>
画面的输入数据范围
设定项目
意义
形式
(
单位
)
说明
阈值识别算式
文字
有效文字数
:
半角
20
个文字
:
说明不可重复
堵塞
WR
堵塞率
FB
的极限
整数
(%)
有效范围
: 0
～
100
堵塞
NG
堵塞率的上限
整数
(%)
有效范围
: 0
～
100
溢出
WR
溢出率
FB
的极限
整数
(%)
有效范围
: 0
～
500
SP70
不显示
溢出
NG
溢出率的上限
整数
(%)
有效范围
: 0
～
500
SP70
不显示
新建检查数据时，阈值将复制程序库的第
1
纪录，并适用于全部的开口部。
设定限制
:
堵塞
WR ≤
堵塞
NG
溢出
WR ≤
溢出
NG
<
网版检查阈值编辑
>
画面按钮的说明
按钮
意义
[
增加
]
复制当前选择的行后追加到最下位行。这时，所追加数据的说明，将给复制源的说明
末尾的数字赋予的名称视为初始值而分配。请根据目的变更名称后，单击
[
应用
]
。
[
删除
]
删除当前选择中的行。但是，不可删除第
1
行与作为开口部而设定的行。
[
应用
]
将当前显示中的
<
网版检查阈值编辑
>
画面的内容作为检查数据而设定。在编辑画面上
变更了值时，请务必单击
[
应用
]
。
[
关闭
]
关闭
<
网版检查阈值编辑
>
画面。
GC030107S-10C01
1
GC030107S-12C01
3
2
