NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-72 EJS9AC-MB-03G-02
3.1.9
注册程序库
当对象机种为
SP
时。
如果执行版本升级安装，将不能仍旧维持功能。如果执行了版本升级安装，请重新进行设定。
针对当前使用中的机器数据内的焊料检查阈值数据，可将焊料检查辉度数据以及网版检查阈值数据
作为程序库而注册进
DGS
。
在创建检查数据时，可将此程序库的值视为初始值而使用。
1.
焊料检查阈值数据的注册
2.
焊料检查辉度数据的注册
3.
网版检查阈值数据的注册
1.
焊料检查阈值数据的注册
① 注册步骤
1
单击
[
工具
]
[
焊料检查库注册
]
[
阈
值数据
]
。
将显示
<
焊料检查阈值数据库注册
>
画面。
2
从检查数据列表中选择注册进库的数
据。
选择列表，即会显示其中的数据值。
3
单击
[
注册表
]
。
将会显示确认信息，请单击
[
是
]
。
4
完成注册后，单击
[
关闭
]
。
GC030108S-01C01
1
GC030108S-02C01
2
4
3
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-73
<
焊料检查阈值数据库注册
>
画面按钮说明
按钮
说明
[
读取
]
将所选择库列表的阈值追加进检查数据的阈值。
当在检查数据侧存在相同说明时，将会覆盖保存库的值。
[
注册表
]
将所选择检查数据列表的阈值追加注册进库。
当在检查数据侧存在相同说明时，将会覆盖保存检查数据的值。
[
删除
]
删除所选择库列表的阈值。
[
关闭
]
关闭
<
焊料检查阈值数据库注册
>
画面。
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-74 EJS9AC-MB-03G-02

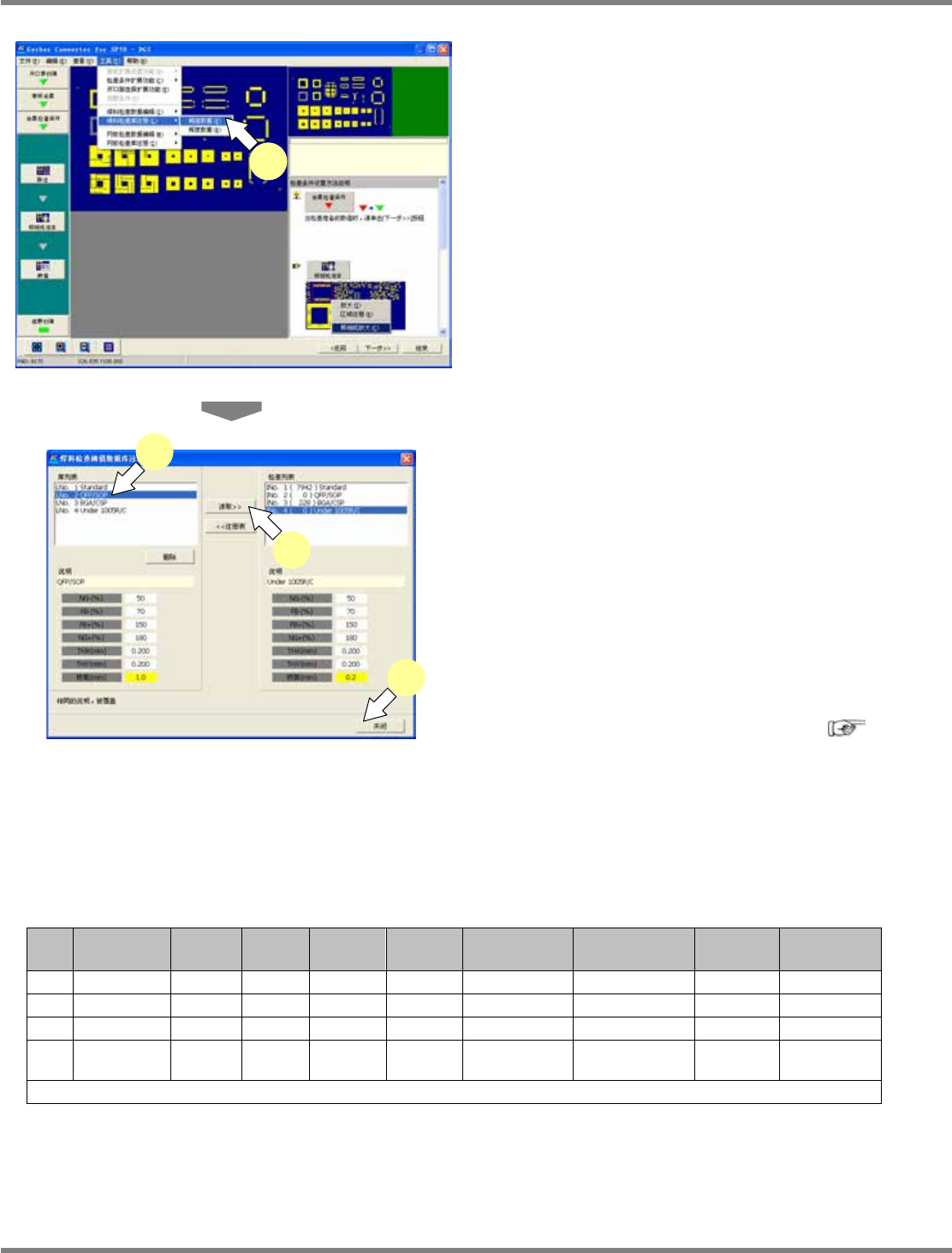

② 读取步骤
1
单击
[
工具
]
[
焊料检查库注册
]
[
阈
值数据
]
。
将显示
<
焊料检查阈值数据库注册
>
画面。
2
从库列表中选择读取数据。
选择列表，即会显示其中的数据值。
3
单击
[
读取
]
。
将会显示确认信息，请单击
[
是
]
。
当选择了库列表与检查数据列表双方时，值不
同的项目会显示黄色。
在这个画面上，不能编辑焊料检查阈值数据。
(
关于焊料检查阈值数据的编辑，请参照
“3.1.8
编辑检查数据
1.
焊料检查阈值数据
”)
4
完成读取后，单击
[
关闭
]
。
表
1.
执行安装后的库初始值
(
焊料检查阈值数据
)
No.
说明
发白
NG(%)
发白
FB(%)
渗透
FB(%)
渗透
NG(%)
位置偏移
X(mm)
位置偏移
Y(mm)
桥架
(mm)
检查有无
1
Standard
50 70 150 180 0.2 0.2 1.0
检查
2
QFP/SOP
50 70 150 180 0.2 0.2 1.0
检查
3
BGA/CSP
50 70 150 180 0.2 0.2 1.0
检查
4
Under
1005R/C
50 70 150 180 0.2 0.2 1.0
检查
创建检查数据时，将第
1
纪录
(Standard)
视为初始值而使用。
GC030108S-01C01
1
GC030108S-02C01
2
4
3
