NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-64 EJS9AC-MB-03G-02 2 进行焊料检查阈值数据的编辑。 请参照表格 “< 焊料检查阈值编辑 > 画面的输入 数据范围 ” 进行编辑。 3 完成了编辑后，单击 [ 关闭 ] 。 < 焊料检查阈值编辑 > 画面的输入数据范围 设定项目 说明 型 ( 单位 ) 备注 说明 阈值标识符 文字 有效文字数 : 半角 20 个…
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-63
3.1.8
编辑检查数据
可个别编辑检查数据内部的数据。可编辑的数据如下所述。
1.
焊料检查阈值数据
2.
焊料检查辉度数据
3.
焊料检查软切换
4.
焊料检查间隔
5.
网版检查阈值数据
6.
网版检查软开关
7.
网版检查间隔
8.
网版检查清洁数据
当对象机种为
SP70
时，不可进行
6
～
8
的设定。
1.
焊料检查阈值数据
1
单击
[
工具
]
[
焊料检查数据编辑
]
[
阈值数据
]
。
将显示
<
焊料检查阈值数据编辑
>
画面。

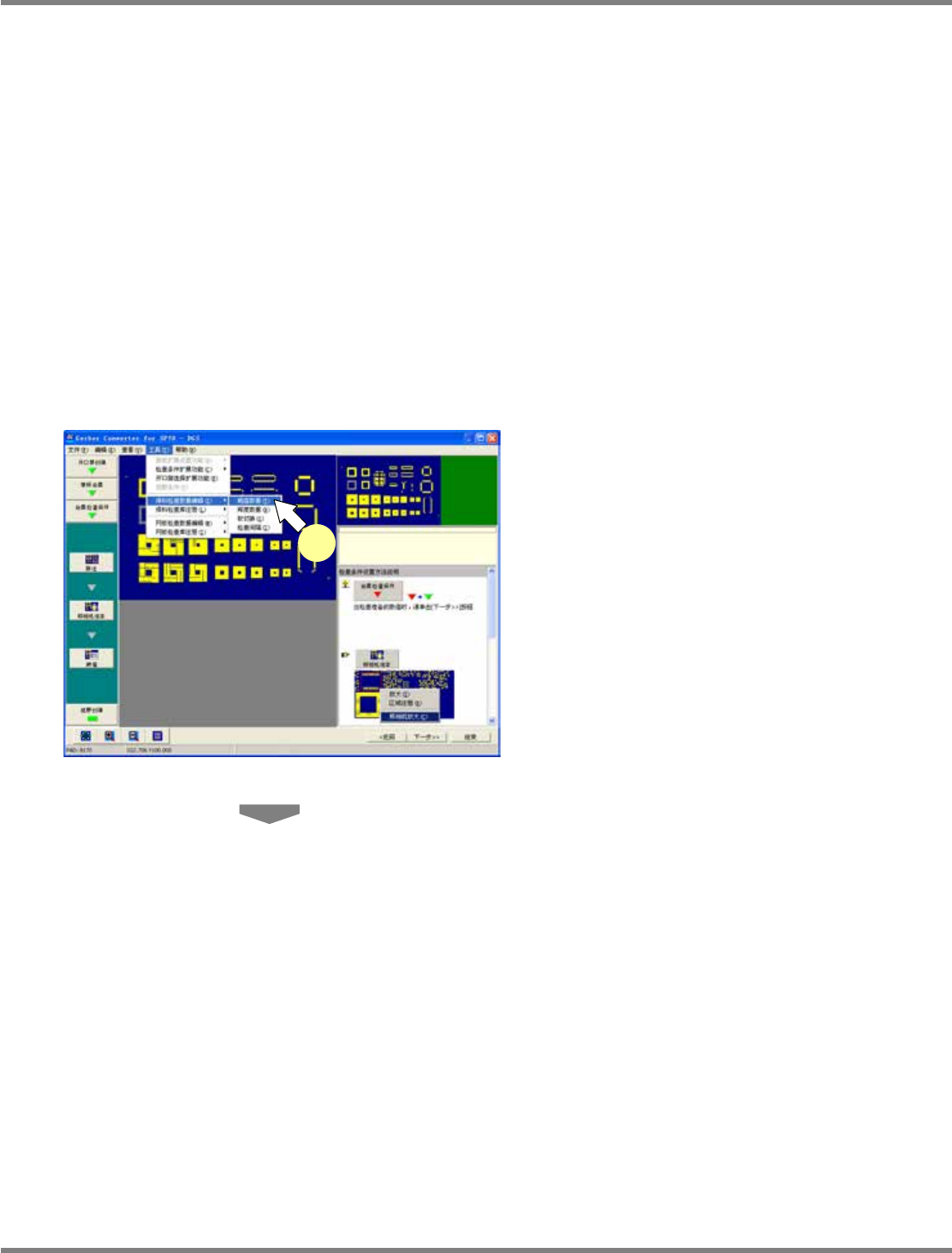

GC030107S-01C01
1
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-64 EJS9AC-MB-03G-02
2
进行焊料检查阈值数据的编辑。
请参照表格
“<
焊料检查阈值编辑
>
画面的输入
数据范围
”
进行编辑。
3
完成了编辑后，单击
[
关闭
]
。
<

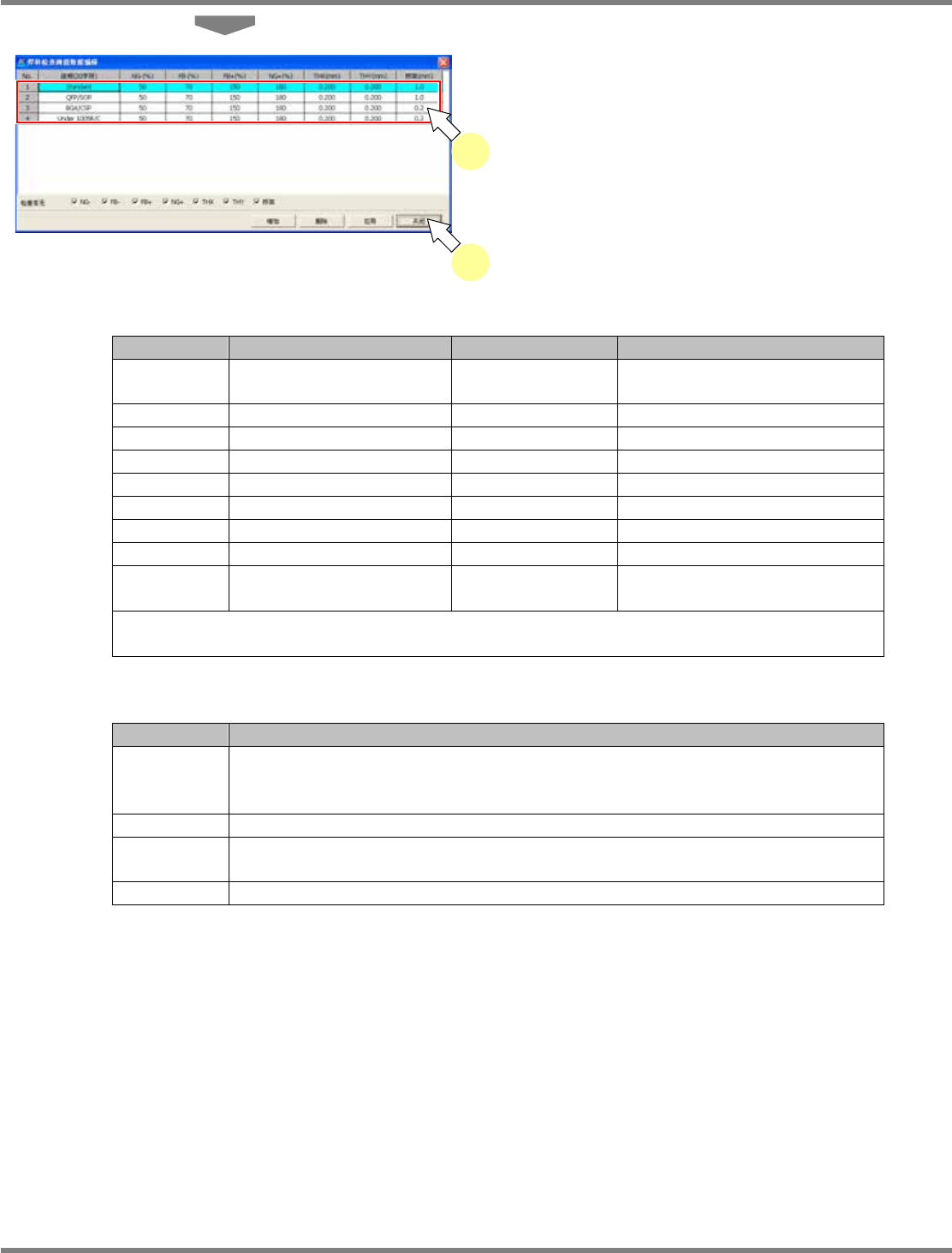

焊料检查阈值编辑
>
画面的输入数据范围
设定项目
说明
型
(
单位
)
备注
说明
阈值标识符
文字
有效文字数
:
半角
20
个文字
:
说明不可重复
NG-
焊料发白
NG
值
整数
(%)
有效范围
: 0
～
255
FB-
焊料发白
FB
值
整数
(%)
有效范围
: 0
～
255
FB+
焊料渗透
FB
值
整数
(%)
有效范围
: 0
～
255
NG+
焊料渗透
NG
值
整数
(%)
有效范围
: 0
～
255
THX
X
方向容许偏移量
实数
(mm)
THY
Y
方向容许偏移量
实数
(mm)
桥架
容许桥架宽度
实数
(mm)
有效范围
: 0.001mm
～
10.0mm
检查有无
检查有无开关
-
有检查
:
勾选
无检查
:
不勾选
新建检查数据时，阈值将复制程序库的第
1
纪录，并适用于全部的开口部。
设定限制
:
发白
NG ≤
发白
FB ≤ [OK
判定
] ≤
渗透
FB ≤
渗透
NG
<
焊料检查阈值编辑
>
画面的按钮说明
按钮
说明
[
增加
]
复制当前选则的行，并追加到最下位的行。
这时，所追加数据的说明，将在复制源的说明末尾上标注数字的名称视为初始值而加
以分配。请相应目的变更名称后，单击
[
应用
]
。
[
删除
]
删除当前选择的行。但是，无法删除第
1
行和作为开口部而设定的行。
[
应用
]
将当前显示中的
<
焊料检查阈值编辑
>
画面的内容作为检查数据而设定。在编辑画面上
变更值时，请务必单击
[
应用
]
。
[
关闭
]
关闭
<
焊料检查阈值编辑
>
画面。
GC030107S-02C01
3
2
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-65
2.
焊料检查辉度数据的编辑
1
单击
[
工具
]
[
焊料检查数据编辑
]
[
辉度数据
]
。
将显示
<

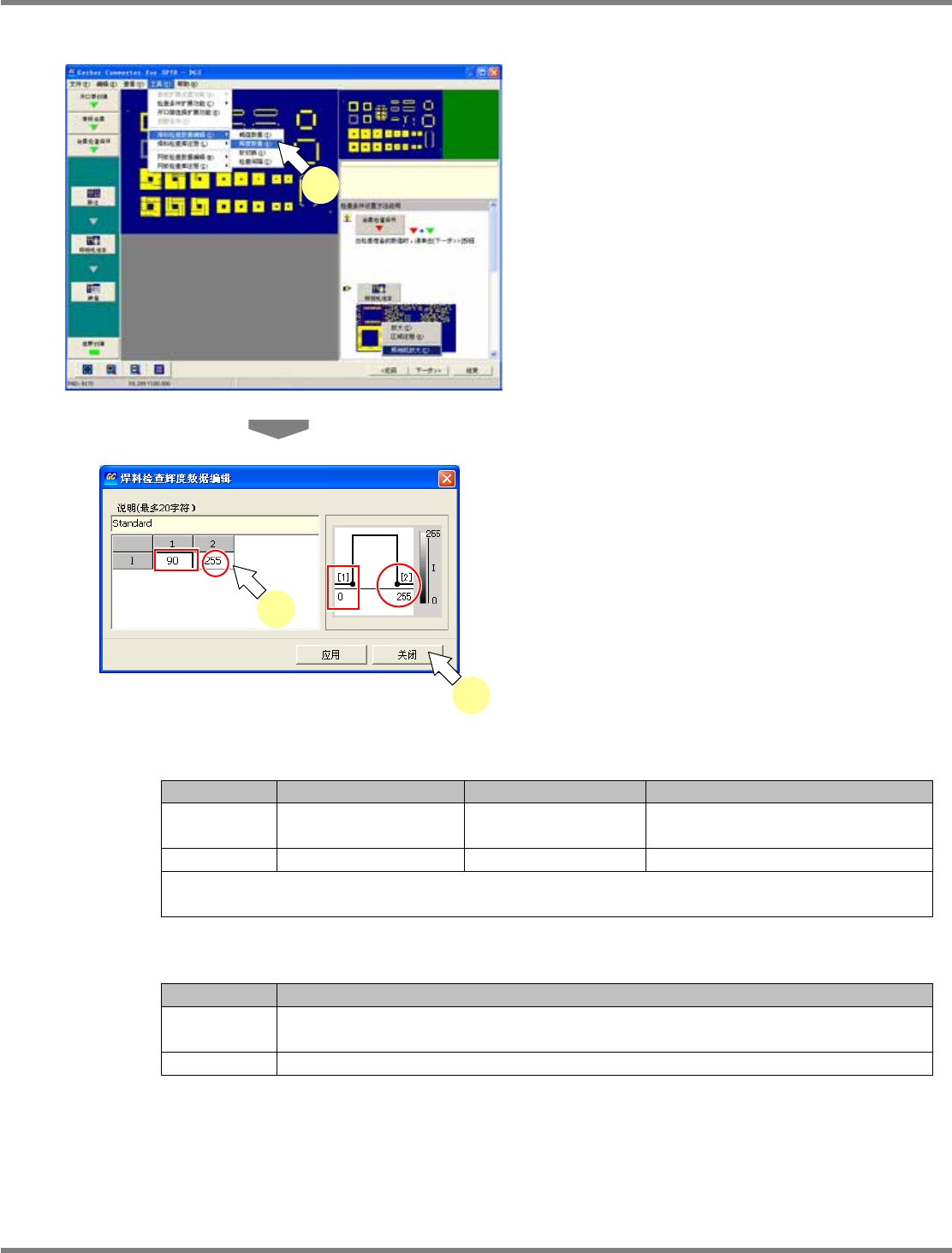

焊料检查辉度数据编辑
>
画面。
2
进行焊料检查辉度数据的编辑。
请参照表格
“<
焊料检查辉度数据编辑
>
画面的
输入数据范围
”
进行编辑。
3
完成编辑后，单击
[
关闭
]
。
<
焊料检查辉度数据编辑
>
画面的输入数据范围
设定项目
说明
型
(
单位
)
备注
说明
阈值标识符
文字
有效文字数
:
半角
20
个文字
:
说明不可重复
[1] , [2]
亮度
整数
有效范围
: 0
～
255
创建检查数据时，辉度数据将复制程序库的第
1
纪录，并适用于全部的开口部。
不可对每个开口部都设定辉度数据。
<
焊料检查辉度数据编辑
>
画面的按钮说明
按钮
说明
[
应用
]
将当前显示中的
<
焊料检查辉度数据编辑
>
画面的内容视为检查数据而进行设定。当在
编辑画面变更值时，请务必单击
[
应用
]
。
[
关闭
]
关闭
<
焊料检查辉度数据编辑
>
画面。
GC030107S-03C01
1
GC030107S-04C01
3
2
