NPM-DGS GERBER 转换器 3.2 创建 APC 数据 Page 3-92 EJS9AC-MB-03G-02 3 从列表中选择需要进行设定的贴装点。 将会在画面的相应部位上显示十字光 标。 4 设定贴装点单位数据后，单击 [ 应用 ] 。 设定项目的详细内容，请参照下一页 之后的相 关记载。 5 设定全部的贴装点单位数据后，单击 [ 关闭 ] 。 将显示确认信息。 6 单击 [ 是 ] 。 3-2006 6 3-2…
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
EJS9AC-MB-03G-02 Page 3-91
3.2.2
设定
APC
贴装点单位数据
在这里所设定的数据，是贴装机及印刷机的贴装点单位数据。
在初期启动时，设定为主程序库的值。
1
单击
[APC
信息设定
]
。
将显示
<APC
信息设定
>
画面。
2
单击
[APC
贴装点单位
]
。
将显示
<APC
贴装点单位设定
>
窗口。
GC030201S-01C00
1
3-2002
2
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
Page 3-92 EJS9AC-MB-03G-02
3
从列表中选择需要进行设定的贴装点。
将会在画面的相应部位上显示十字光标。
4
设定贴装点单位数据后，单击
[
应用
]
。
设定项目的详细内容，请参照下一页之后的相
关记载。
5
设定全部的贴装点单位数据后，单击
[
关闭
]
。
将显示确认信息。
6
单击
[
是
]
。
3-2006
6
3-2005
3
4 5
NPM-DGS
GERBER
转换器
3.2
创建
APC
数据
EJS9AC-MB-03G-02 Page 3-93

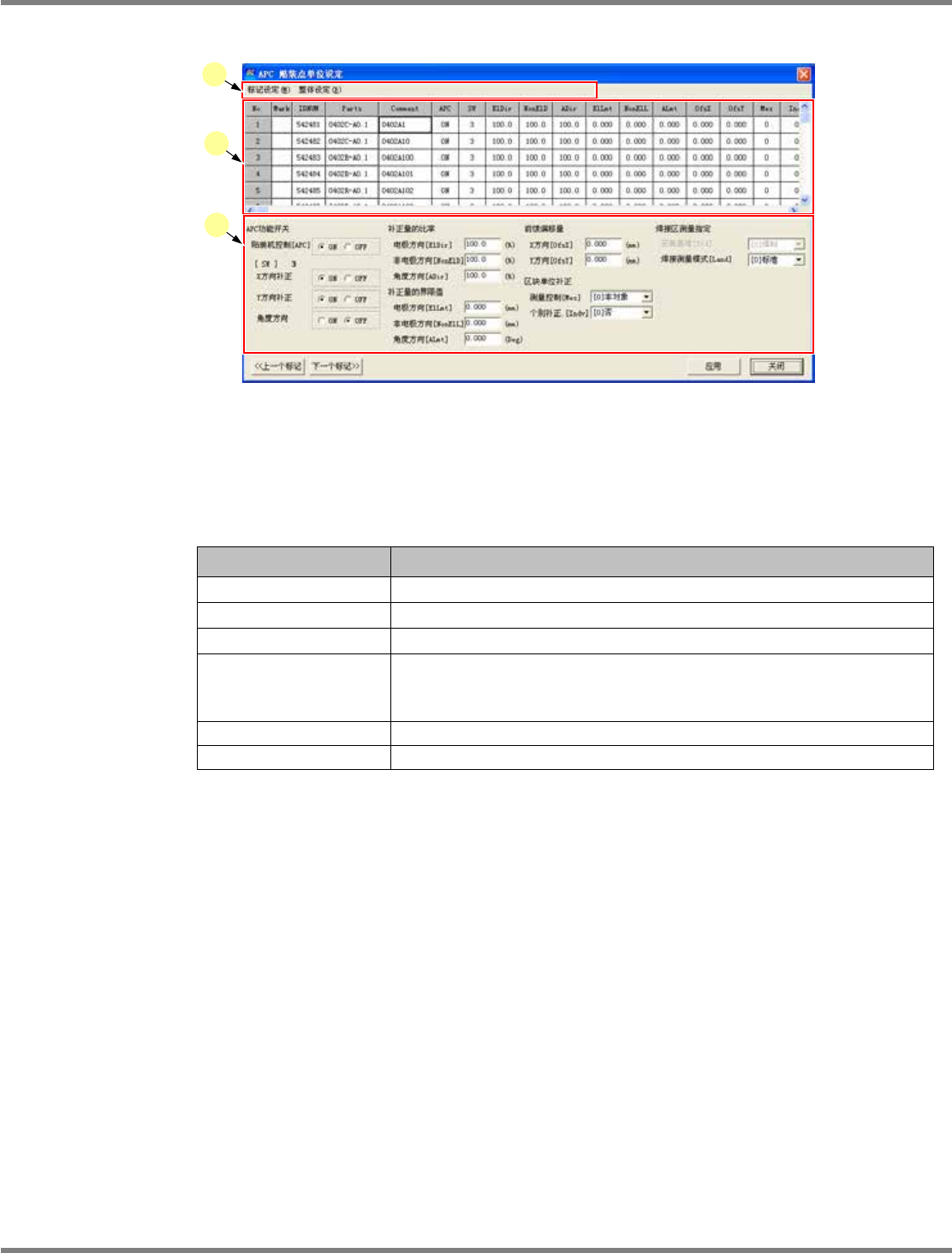

APC
贴装点单位设定画面的说明
a.
菜单栏
b.
贴装点列表
c.
设定项目面板
贴装点列表的显示项目
项目
说明
‘No.’
贴装点编号
(
识别点、不良标记除外
)
‘Mark’
标记显示栏
(
用来一次性设定数据
)
‘IDNUM’
坐标数据的
ID
编号
‘Parts’
贴装元件名
贴装元件以外的标注
‘ReserveMP’ :
预约贴装点
‘Comment’
坐标数据的注释
‘APC’ / ‘SW’
等
APC
贴装点单位数据。各项目与下一页的设定项目相对应。
3-2005
a
b
c
