NPM-DGS GERBER 转换器 3.1 创建检查数据 Page 3-48 EJS9AC-MB-03G-02 2 设定标记整体设定的条件。 3 单击 [ 整体设定 ] 。 即会在相应座标数据上显示标记。 4 设定实行设定的条件。 5 单击 [ 实行角度调整 ] 。 实行结果将会显示在实行结果选项下 。另外， 如果实行角度调整，进行了角度调整 的开口部 将以不同颜色显示在画面上。 在实行结果中，将显示取消了调整的 座标与信…
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-47
3.1.5
角度设定的调整
当对象机种为
NPM
时，需要进行此项操作。
对倾斜贴装元件的焊料检查部位编制倾斜的焊料数据。
这项操作以贴装角度非
90
度单位的元件为对象。当不存在对象元件时，无需进行调整。
无需进行调整时，请单击
[
下一步
]
。
1
单击
[
角度设定的调整
]
。
将显示
<
角度设定的调整
>
窗口。
与元件的链接结束后，将同样显示
<
角度设定的
调整
>
窗口。
当不存在不属于非
90
度单位的元件时，不显示
<
角度设定的调整
>
窗口。
GC030113S-01C00
GC030101S-16C00
1
NPM-DGS
GERBER
转换器
3.1
创建检查数据
Page 3-48 EJS9AC-MB-03G-02

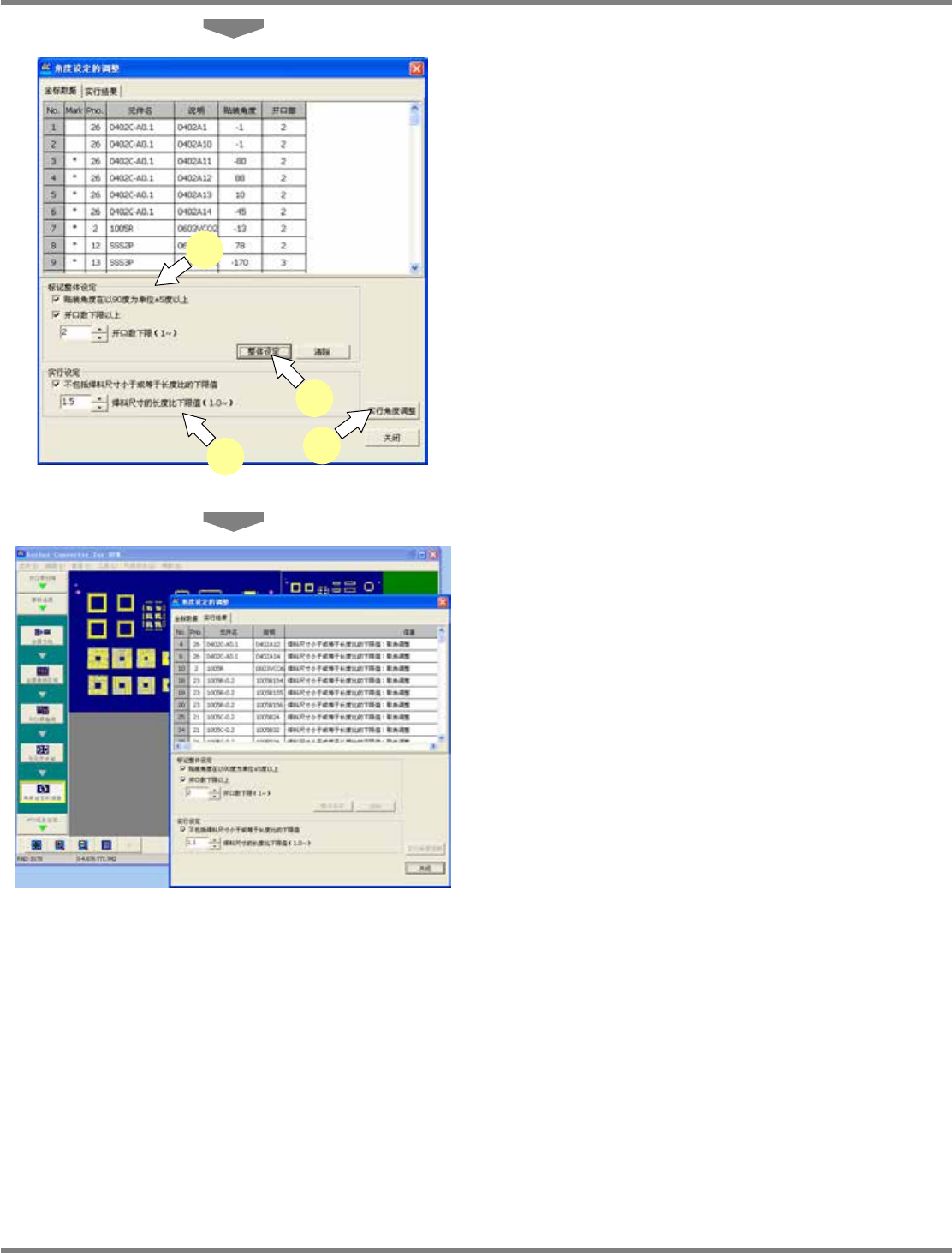

2
设定标记整体设定的条件。
3
单击
[
整体设定
]
。
即会在相应座标数据上显示标记。
4
设定实行设定的条件。
5
单击
[
实行角度调整
]
。
实行结果将会显示在实行结果选项下。另外，
如果实行角度调整，进行了角度调整的开口部
将以不同颜色显示在画面上。
在实行结果中，将显示取消了调整的座标与信
息。如果实行了全部的角度调整，则不会显示
任何信息。
GC030113S-04C00
GC030113S-03C00
3
2
4
5
NPM-DGS
GERBER
转换器
3.1
创建检查数据
EJS9AC-MB-03G-02 Page 3-49
<

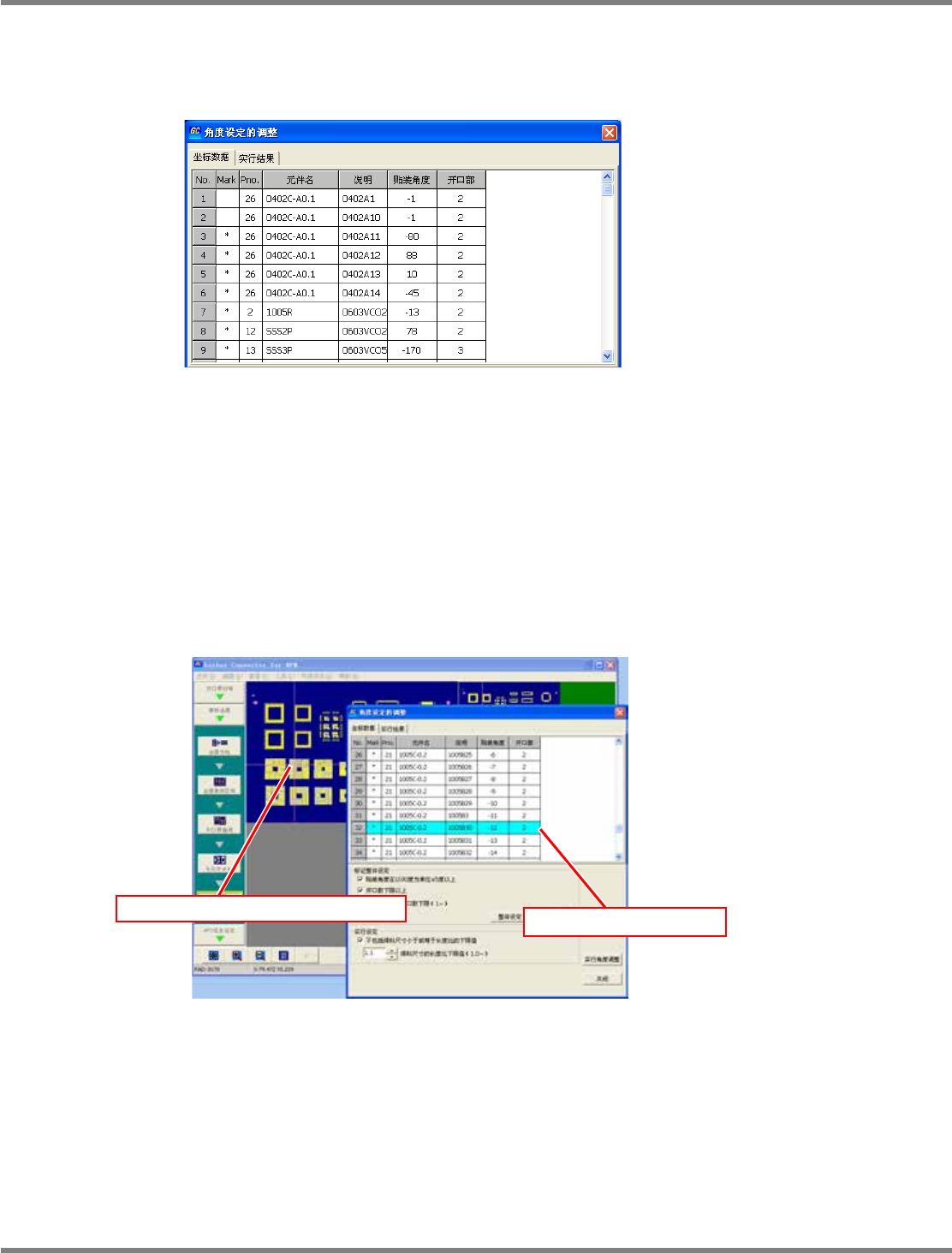

与元件的链接
>
窗口的显示内容
1.
坐标数据标签的列表
Mark
：
选择状态
(
:
选择、空白
:
非选择
)
Pno.
：
分配给
GERBER
转换器显示物
(
元件
)
的编号
元件名
：
贴装的元件名
说明
：
坐标数据的注释
贴装角度
：
贴装元件的贴装角度
开口数
：
链接的开口部数量
在列表上选择坐标数据后，将在画面的相应部位上显示十字光标。
GC030113S-05C00
GC030113S-06C00
通过一览表选择坐标数据
在画面的相应部位上，显示十字光标
